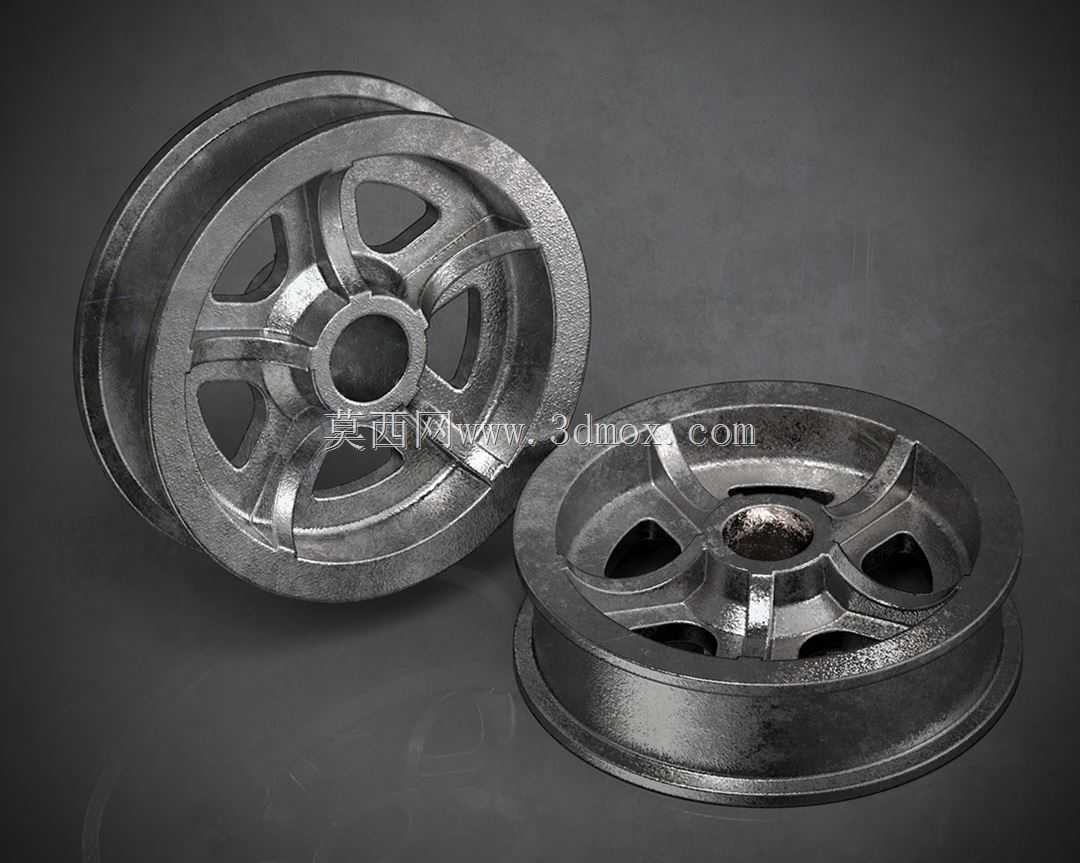

R-3688A铸铁轮毂工业结构设计

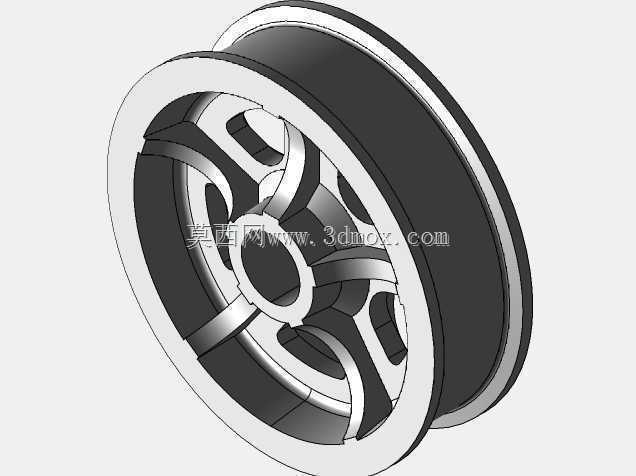

　　这款铸铁轮毂的设计，首先要匹配小型工业行走设备的轮辋安装需求，轮缘的止口尺寸严格对应标准橡胶充气轮胎的胎圈座参数，安装时胎圈卡入止口后可保证径向跳动量控制在工程允许范围内，避免设备行走时出现偏摆抖动。从结构受力角度出发，辐条采用五辐式放射布局，每根辐条的截面做了变厚度处理，靠近轮毂中心安装座的位置厚度更大，向轮缘方向逐步收薄，这种设计既可以保证轮轴传递扭矩时辐条根部的抗剪切强度，又能减少不必要的材料冗余，降低铸件整体重量。中心安装孔的公差配合按照过渡配合设计，可直接与对应规格的轮轴轴头配合，孔周预留的螺栓孔位置均匀分布，安装时穿入固定螺栓后可保证轮毂与轴头的同轴度，避免运转时出现动平衡偏差。轮毂的铸造工艺考虑了铸铁材料的流动性，

　　所有转角位置都做了圆角过渡，避免铸件冷却时出现应力集中导致的开裂缺陷，轮辋的内侧预留了气门嘴穿出的缺口，安装内胎式轮胎时可直接布置气门嘴，不需要额外对轮毂进行二次加工。在实际应用场景中，这类铸铁轮毂多用于厂区内的小型转运拖车、低速工程作业小车，也可适配部分园林作业机械的行走轮，相比冲压焊接的轮毂，铸铁材质的抗冲击性能更好，在厂区路面存在碎石、金属边角料的工况下，轮缘受到磕碰时不容易出现变形凹陷，日常维护只需要定期检查固定螺栓的预紧力即可，不需要频繁更换轮毂。设计过程中还考虑了铸件的拔模斜度，轮辐两侧的斜度控制在1.5度，既方便砂型铸造时起模，又不会影响后续的机加工定位，轮辋的外圆面预留了0.8毫米的机加工余量，

　　铸造完成后只需要对胎圈座位置和中心安装孔进行精车，就可以达到装配要求的尺寸精度。从安装边界来看，轮毂的轴向宽度控制在适配单轮安装的尺寸范围内，安装到轮轴上后，轮毂内侧与设备机架的间隙预留了足够的空间，不会在转向时与机架发生干涉，外侧的轮缘凸起高度刚好可以挡住轮胎的外侧胎圈，避免轮胎受到侧向力时出现脱圈的情况。辐条之间的镂空空间一方面可以减轻整体重量，另一方面在设备行走时可以带动周边空气流动，对长时间运转的轮轴轴承起到一定的辅助散热作用，避免轴承因为温度过高出现润滑脂失效的问题。轮毂的表面没有做额外的涂装处理，保留铸铁的自然氧化层即可，在常规的厂区干燥环境下可以满足防锈需求，如果应用在潮湿或者有腐蚀性介质的工况，也可以根据需求额外做喷塑或者镀锌处理，不会影响结构的装配精度。
