守望先锋源氏三角飞镖三维结构设计

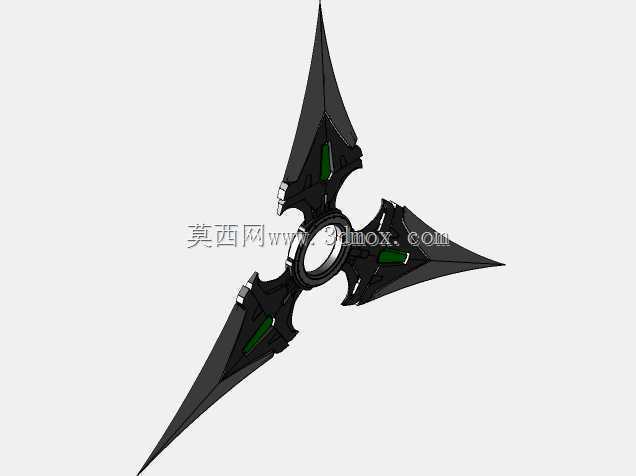

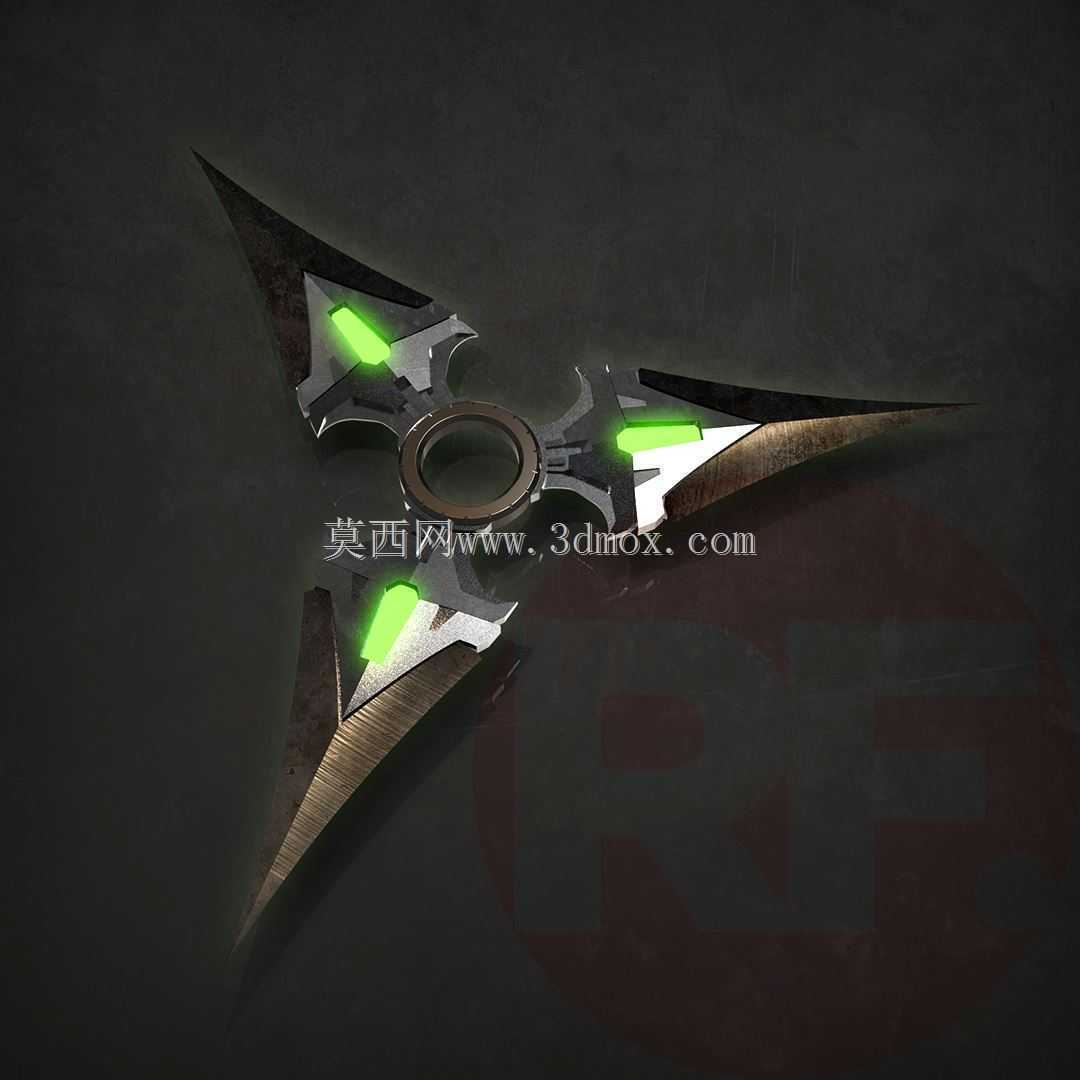

　　这款三角飞镖的结构设计，最初是面向游戏道具复刻、cosplay装备制作以及文创周边开发场景做的三维落地，在实际的道具生产环节，这类结构需要同时兼顾展示质感、手持配重平衡以及不同加工工艺的适配性，很多刚接触道具建模的从业者容易只关注外形还原，忽略实际使用中的结构合理性，做出来的成品要么重心偏移投掷轨迹歪扭，要么边角处理不到位存在安全隐患，要么安装拼接位公差过大组装后松垮。从结构设计逻辑来看，这款三角飞镖采用三等分对称布局，三个刃部沿中心轴承位呈120度均匀分布，这种布局的核心优势是旋转过程中动平衡表现优异，不管是做静态展示摆件，还是做带旋转结构的手持把玩道具，转动时都不会出现偏心抖动的问题。中心位置设计的环形轴承安装位，

　　内径尺寸适配标准608微型轴承的安装边界，过盈配合公差控制在0.02mm范围内，压入轴承后可以实现无卡顿的自由旋转，很多同类型道具设计会把中心孔做成实心或者简单通孔，忽略旋转功能的结构预留，后期想要加装发光组件或者旋转结构就需要二次破坏外形，这款模型在中心环的内侧预留了2mm深度的环形槽，刚好可以嵌入直径20mm的环形LED灯带，不需要额外修改结构就能实现发光效果，适配cosplay场景的灯光展示需求。刃部的结构设计做了分层处理，靠近中心的基座部分厚度为4mm，保证整体结构强度，不会因为轻微磕碰就出现断裂，从基座向刃尖延伸的过程中，厚度逐步递减到1.2mm，同时刃口位置做了R0.5mm的圆角处理，既保留了刃部的锐利视觉效果，又避免了锐角带来的划伤风险，完全符合文创道具的安全规范。三个刃部上的荧光装饰位，采用下沉0.8mm的凹槽设计，凹槽尺寸和常见的荧光亚克力条、夜光贴纸尺寸完全匹配，安装时不需要额外裁切，直接嵌入后用少量胶水固定即可，不会出现凸起或者凹陷的违和感。从加工适配性来看，这款结构可以适配多种生产工艺，做树脂3D打印时，所有面的拔模斜度都控制在1度以上，不需要额外添加支撑就能完成打印，后期打磨工作量减少60%以上；做金属CNC加工时，刃部的渐变厚度过渡没有直角突变，刀具走刀路径流畅，不会出现断刀或者加工震纹；做亚克力激光切割时，分层结构的每一层轮廓都做了闭合处理，切割后可以直接堆叠粘合，不需要二次修边。在实际的道具应用场景中，

　　这款飞镖可以根据不同需求调整尺寸，做1:1还原的手持道具时，整体外接圆直径控制在120mm，中心环外径35mm，重量控制在80g左右，手持投掷或者旋转把玩时配重刚好，不会因为过重导致手腕负担，也不会因为过轻没有质感；做钥匙扣等小型周边时，可以将整体尺寸等比例缩小到40mm外接圆直径，中心孔预留3mm的钥匙圈安装位，不需要修改结构比例就能直接生产。很多人做这类游戏道具建模时，容易直接照着原画拉曲面，忽略实际装配的公差配合，比如中心轴承位如果做的尺寸偏差超过0.05mm，要么轴承压不进去，要么压进去后松动晃荡，这款模型在设计时就考虑了不同加工工艺的收缩率，3D打印场景下轴承位尺寸放大0.1mm，抵消PLA或者光敏树脂打印的收缩量，

　　CNC金属加工场景下轴承位尺寸做负0.01mm公差，保证压入后的紧密度。另外，三个刃部的重心点刚好落在中心轴承的轴线上，做旋转展示时，不管转速快慢都不会出现晃动感，静态摆放时，任意两个刃部接触支撑面都能保持稳定站立，不需要额外搭配展示支架。刃部表面的纹理做了浅0.1mm的蚀刻纹路预留，后期做表面处理时，可以直接在这个位置做旧化、金属拉丝或者涂装分色，不需要重新雕刻纹理，节省后期处理的时间。在安装边界上，这款飞镖除了中心的轴承安装位，没有其他突出的安装结构，不管是粘贴在cosplay服装上做装饰，还是搭配握柄做成组合道具，都可以根据实际需求在中心环位置打孔固定，不会破坏整体的外形完整性。从结构强度验证来看，4mm厚度的基座部分，采用PLA材料打印时可以承受15N的侧向冲击力不会断裂，采用铝合金加工时强度可以提升5倍以上，完全满足日常把玩、展示以及演出使用的强度需求，不会出现正常使用下的结构损坏。
