工业制冷用AA50屋顶式空调机组结构设计

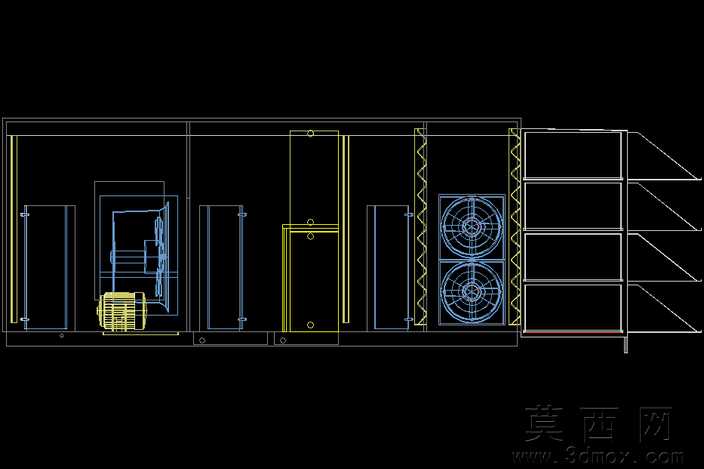

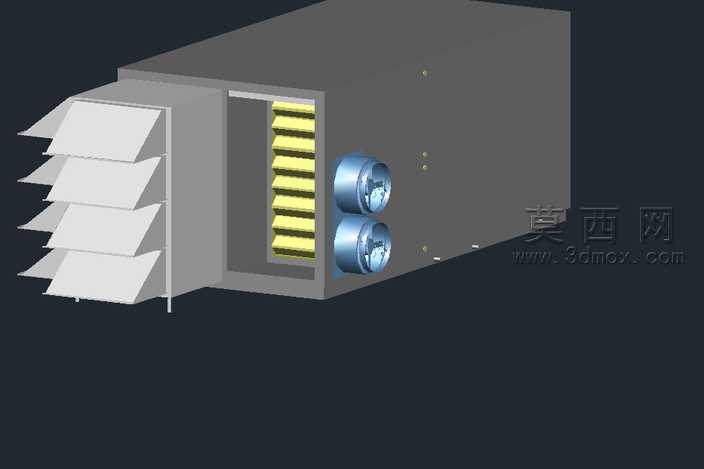

本模型为工业制冷场景应用的AA50屋顶式空中空调机组，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业暖通设备的实际尺寸比例与装配逻辑，完整还原了机组内部的核心功能模块布局。模型从机组的外部框架结构开始构建，采用钣金材质模拟机组的外护板结构，框架部分使用型钢材质参数化搭建，保证整体支撑结构的强度表现符合工业设备设计规范。内部结构依次划分出压缩制冷模块、换热通风模块、风机排风模块、管路连接模块四个核心功能区，压缩模块中还原了制冷压缩机的安装固定结构与周边管路接口，管路部分采用不同颜色区分高压、低压冷媒管路，清晰呈现冷媒循环的走向逻辑；换热模块还原了翅片式换热器的排布结构与固定支架，保证换热面积的设计符合工业制冷的负荷要求；风机模块采用双风机布局设计，完整呈现风机的叶轮结构、电机安装位与导风罩结构，模拟机组排风的气流路径；机组右侧还设计了分段式的送风风道结构，采用钣金折弯结构模拟风道的拼接形式，保证送风路径的顺畅性。建模过程中对各个部件的装配关系做了精准约束，所有部件的安装位、连接孔位都按照实际工业生产的装配要求预留，可直接用于后续的工程出图、装配模拟演示。材质分配上针对不同功能部件做了区分，金属结构件采用哑光金属材质，管路部分采用对应颜色的工程塑料或金属漆面，换热器翅片采用薄铝材质模拟，风机叶轮采用工程塑料材质，整体渲染效果能够清晰区分不同功能部件，直观呈现机组的内部构造与工作原理。设计思路围绕屋顶安装的场景需求展开，整体结构采用一体化集成设计，将所有制冷、通风、控制部件集成在同一个箱式结构内，无需单独设置机房，直接安装于建筑屋顶即可投入使用，适配工业厂房、大型商业建筑的集中制冷需求，模型的结构设计充分考虑了设备安装、后期维护的操作空间，各个核心模块都预留了检修拆卸的操作位，符合工业设备的实用性设计原则。
