液力传动耦合器用叶轮三维结构设计

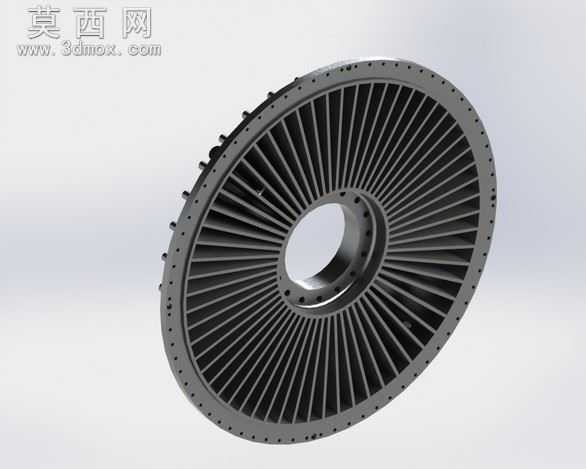

本作品为液力传动耦合器配套使用的叶轮三维模型，建模过程严格遵循机械传动部件的设计规范，以参数化建模思路完成全结构的精准复刻。建模初期先梳理叶轮的核心功能逻辑，明确其作为液力耦合器动力传递核心部件的作用，需要在工作腔内部通过叶片驱动流体完成动能与机械能的转换，因此首先确定整体轮盘的基准尺寸，以中心安装孔为定位基准，绘制轮盘的内外径轮廓、安装边的螺栓孔分布阵列，保证安装接口的尺寸精度符合传动部件的装配要求。叶片部分采用曲面建模方式，根据液力传动的流体动力学需求设计叶片的倾斜角度与曲面弧度，每一片叶片的型面都经过平滑过渡处理，避免流体流动过程中出现紊流损耗，同时通过圆周阵列命令完成全部叶片的均匀排布，保证整体动平衡性能，减少高速运转时的振动问题。轮盘边缘的安装凸台、定位孔等细节结构逐一还原，所有倒角、圆角特征都按照机械加工工艺要求设置，既避免应力集中问题，也符合实际生产的加工可行性。材质渲染阶段选用高温合金材质效果，还原工业用叶轮的金属质感，表面做哑光金属处理，清晰呈现轮盘与叶片的结构层次，渲染视角选择斜向俯视角度，能够同时展示中心安装结构、叶片排布形态以及外缘安装边的细节，让浏览者直观了解叶轮的整体构造。设计过程中充分考虑部件的工况需求，叶片与轮盘的连接部位做加厚处理，保证结构强度能够承受流体冲击与高速旋转的载荷，所有结构尺寸都经过比例校验，不存在干涉或结构薄弱的问题，完整还原了液力耦合器叶轮的真实结构特征，可用于传动系统的结构展示、装配模拟以及相关教学演示场景。
