速降山地自行车三维结构设计模型

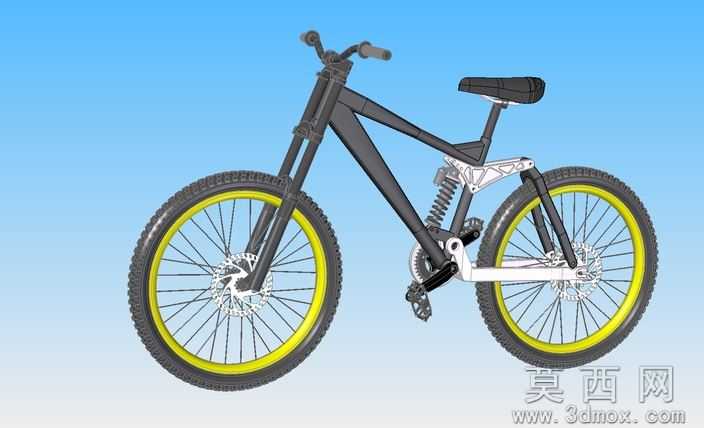

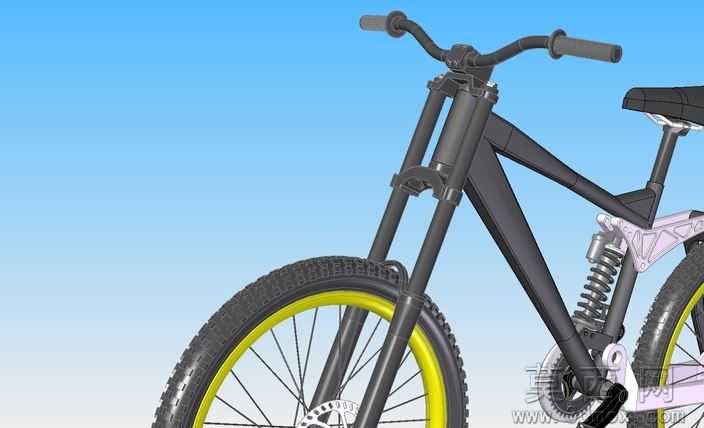

本模型为专业速降下坡自行车的全参数化三维设计模型，完整还原了专业级downhill山地车的全部结构细节。建模阶段采用自顶向下的设计流程，首先搭建整车轴距、前后轮距、头管角度、坐管角度等核心几何框架，匹配26英寸Vuelta轮组的安装尺寸，再逐一对各子部件进行精细化建模，确保所有零件的装配约束完全符合实际装车逻辑，无干涉错位问题。参数设计层面，前叉部分精准复刻Marzocchi Jr.T经典速降前叉的结构尺寸，包含叉肩、阻尼管、行程管、碟刹安装座等细节，后悬架部分还原了单转点结构搭配螺旋弹簧阻尼器的设计，精准设定了减震行程、杠杆比等核心参数，传动系统匹配8速飞轮结构，完整还原牙盘、链条、飞轮、后拨的传动配合关系，轮组部分还原了粗颗粒速降越野胎、黄色轮圈、辐条、花鼓的完整结构，操控部分包含燕把、把套、把立、刹车手柄等细节，坐垫、坐管等部件也按照真实速降车的人体工学尺寸完成参数设定。渲染材质层面，车架主体采用哑光磨砂黑金属材质，还原铝合金车架的质感，前叉内管采用亮面镀铬金属材质，弹簧阻尼器采用金属银搭配黑色橡胶防尘套材质，轮圈采用亮黄色烤漆材质，轮胎采用深黑色粗糙橡胶材质，把套、坐垫采用黑色哑光橡胶与皮革材质，所有材质的反光度、粗糙度参数均经过调试，渲染效果贴近真实整车的视觉质感。结构原理层面，本模型完整呈现速降自行车的核心结构逻辑，高头管角度搭配长行程前叉提升下坡时的车头稳定性，后单转点悬架配合大阻尼弹簧减震器，可吸收大落差路面的冲击载荷，宽胎面深齿纹轮胎提升非铺装路面的抓地力，8速飞轮结构可适配不同坡度的骑行需求，碟刹安装位预留了标准碟刹夹器的装配空间，符合专业速降车的制动设计逻辑。软件兼容层面，模型输出包含SolidWorks原生源文件，同时附带STL、STEP、IGES等通用三维格式，可兼容SolidWorks、UG、Pro/E、Catia等主流三维设计软件，STL格式可直接导入切片软件用于3D打印验证，STEP、IGES格式可用于后续的结构仿真、工程图导出等二次开发工作。研发教学应用层面，本模型可作为自行车设计专业的教学案例，帮助学习者理解速降自行车的悬架结构、传动匹配、整车几何设定逻辑，也可作为山地车研发设计的参考原型，用于新车型的结构验证、配件适配测试，同时也可用于骑行装备的展示、3D打印整车模型制作、运动产品宣传素材制作等场景，为自行车相关的设计、教学、展示工作提供完整的三维数据支撑。
