老式排水沟车型适配车顶行李支架结构

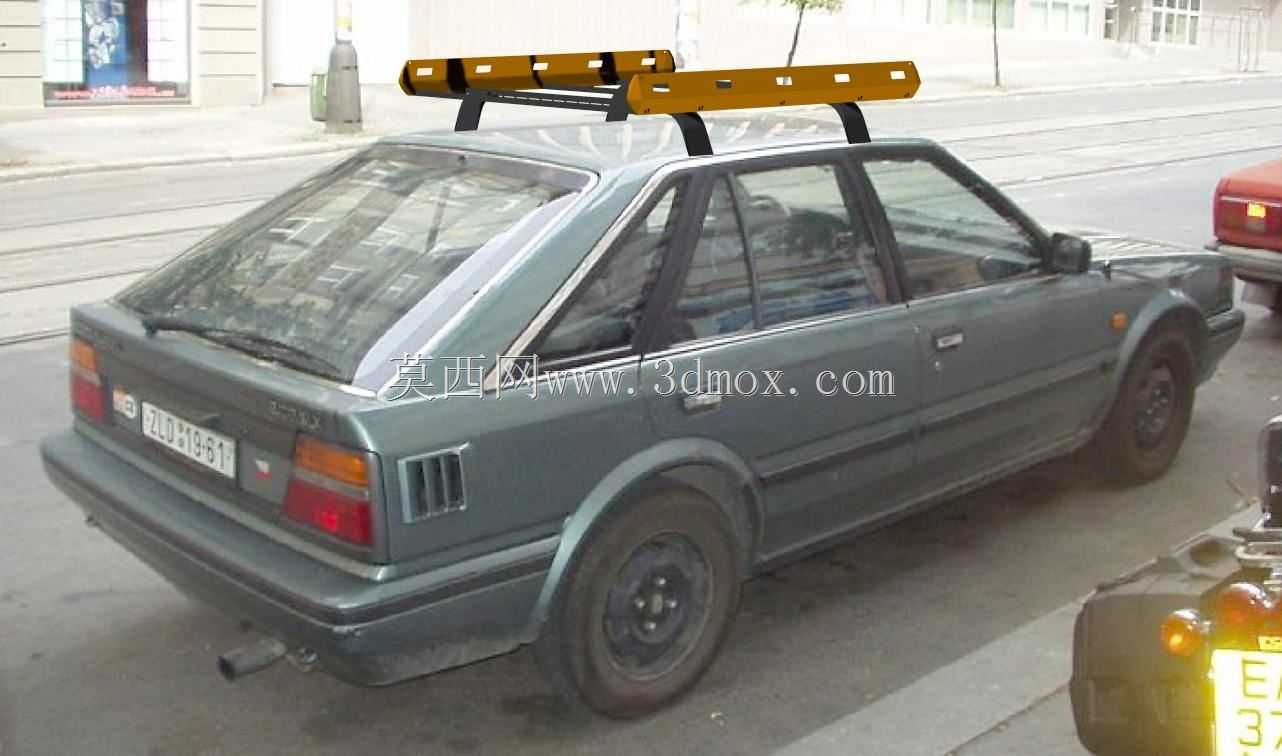

　　日常做车载外装结构设计时，常碰到带老式车顶排水沟的老款乘用车型，这类车型没有预留一体式纵轨安装位，常规夹边式行李架无法适配，这款车顶支架就是专门针对这类车型开发的承载结构。从实际应用场景来看，这类支架主要服务于老款家用轿车的户外出行载物需求，不管是长途自驾搭载露营装备、滑雪板这类长尺寸物件，还是日常运输长度超出后备箱的管材、小型家装建材，都能通过这个支架拓展车辆的顶部承载空间，不用把物件塞进乘员舱挤占乘坐位置，也避免长件刮蹭车内内饰。

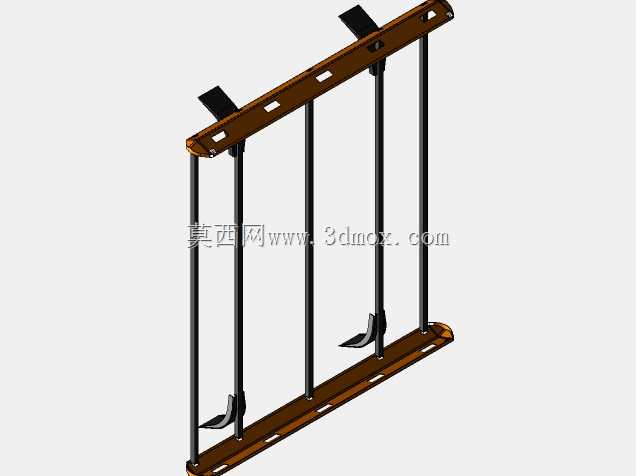

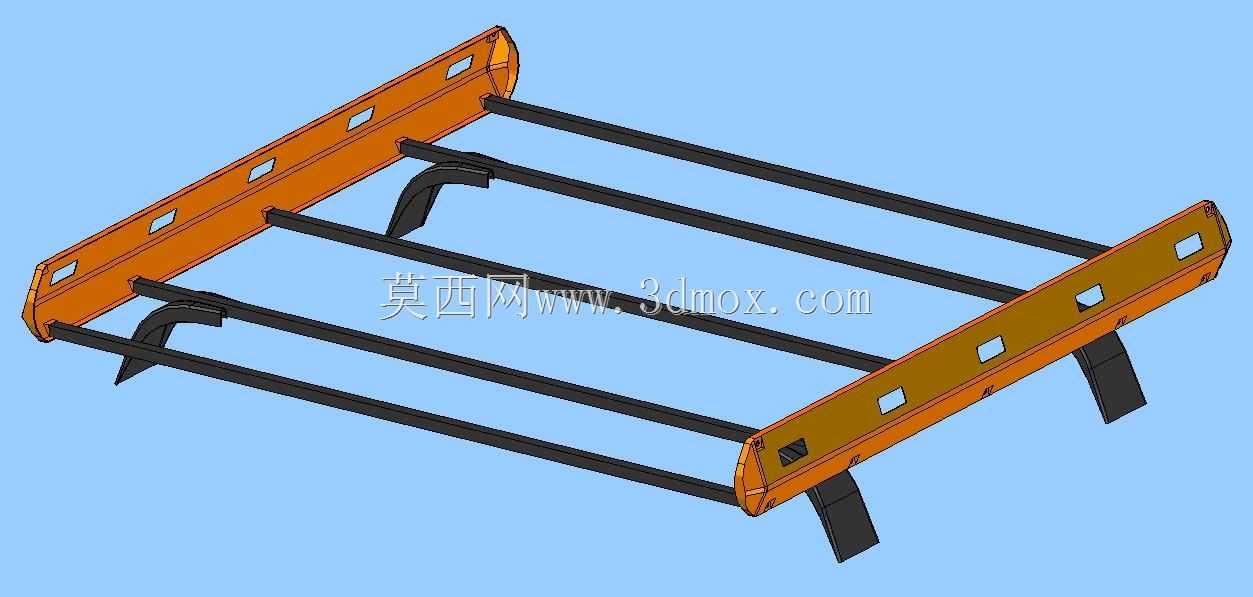

　　从功能特性上看，这款支架采用分体式承载结构，下方的黑色支撑脚完全贴合老车型车顶排水沟的弧形轮廓，安装时不需要在车身上打孔，通过支撑脚的夹紧结构就能牢牢固定在排水沟的翻边位置，不会破坏原车的漆面和排水结构，避免后期出现车顶漏水、漆面锈蚀的问题。上方的两根横向承载梁采用带安装槽的型材结构，梁体上预留了均匀分布的固定孔位，不管是固定通用的行李框、车顶箱，还是直接用绑带固定零散的行李、户外装备，都能快速找到对应的固定点位，不需要额外在梁体上打孔改装。梁体表面做了耐磨的防护处理，长期暴露在户外日晒雨淋的环境下，也不容易出现涂层脱落、基材锈蚀的问题，适配不同地区的使用环境。

　　设计思路上，这款支架没有追求过度的轻量化，而是把安装适配性和承载可靠性放在第一位。支撑脚的弧度完全匹配老款车型排水沟的常见曲率，不同品牌的老款带排水沟车型，只要排水沟的宽度、翻边厚度在适配范围内，都能通过调整支撑脚的夹紧行程完成固定，不需要针对单一车型开模做专用支架，降低了配件的适配成本。横向梁的长度做了通用化设计，覆盖常规紧凑型老轿车的车顶宽度范围，安装后梁体两端不会超出车身侧面太多，避免车辆通过狭窄路段时梁体刮蹭到周边障碍物，也不会增加过多的风阻，日常市区通勤不装行李的时候，也不会产生明显的风噪和额外油耗。

　　从安装边界和尺寸适配来看，支撑脚的夹紧行程覆盖了多数老车型排水沟翻边3-8mm的厚度范围，安装时只需要把支撑脚卡在排水沟的对应位置，调整好前后两根横梁的间距，通常前梁布置在车顶B柱上方位置，后梁布置在C柱上方位置，保证承载时的受力点对应车身顶部的加强结构位置，避免车顶蒙皮因为局部受力过大出现凹陷变形。横梁的承载面距离车顶表面预留了足够的间隙，大概在120mm左右，一方面保证车辆行驶时的气流能从横梁下方通过，减少高速行驶时的风阻和风噪，另一方面也避免固定行李时，绑带或者行李底部直接摩擦车顶漆面，减少漆面磨损的概率。单根横梁的额定承载能力按照常规家用载物需求设计，两根横梁配合使用时，整体静态承载能力可以满足多数日常载物的需求，只要不超过车辆说明书标注的车顶最大承载限值，就能保证行驶过程中的结构稳定性，不会出现支架变形、松动脱落的问题。

　　实际建模过程中，需要重点校核支撑脚夹紧位置的接触应力，避免夹紧力过大导致排水沟翻边出现塑性变形，也要保证夹紧力足够，在高速行驶、紧急制动的工况下，支架不会出现前后窜动。横梁的截面形状做了导角处理，没有尖锐的棱角，既减少风阻，也避免安装行李时划伤操作人员或者行李表面。支撑脚和横梁的连接位置采用可拆卸的螺栓固定结构，用户可以根据自己的车型宽度，微调两根横梁的左右伸出长度，保证两侧伸出量对称，避免出现重心偏移的问题。整个支架的所有零部件都采用通用化的标准件连接，后期如果某个零件出现损坏，不需要更换整个支架，只需要更换对应的损坏零件即可，降低了用户的后期使用成本。针对北方冬季多雪、沿海地区空气盐度高的使用场景，支架的金属基材都做了对应的防腐处理，连接螺栓采用不锈钢材质，长期使用也不会出现锈死无法拆卸的问题，方便用户后期根据使用需求快速拆装支架，不需要长期固定在车顶上。
