AR15点223口径枪管节套结构件

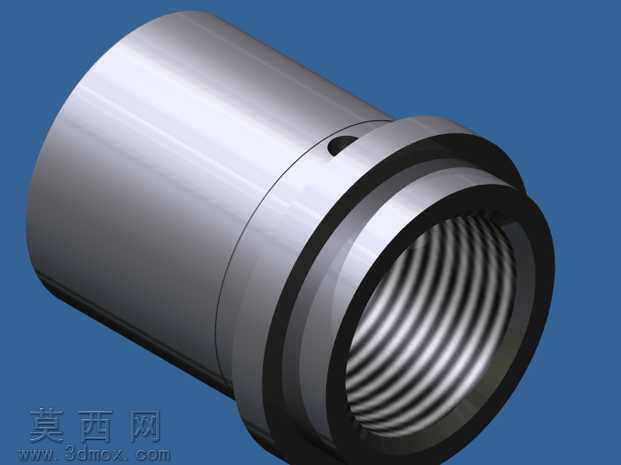

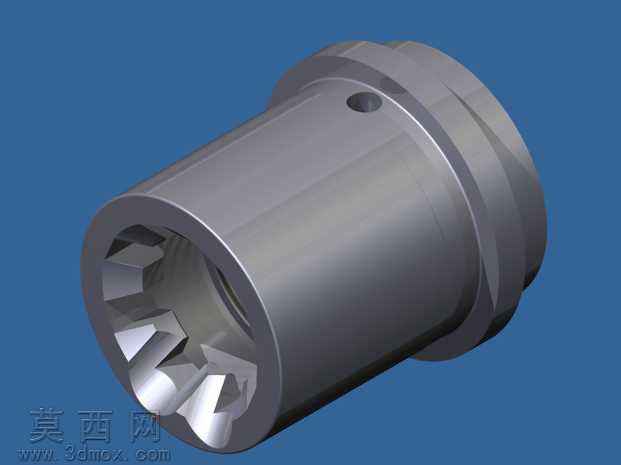

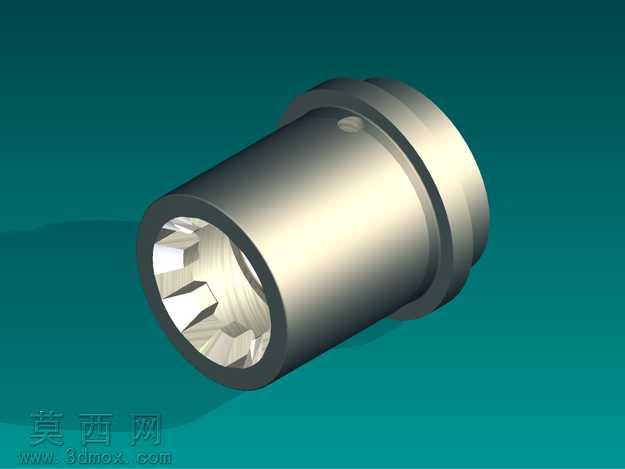

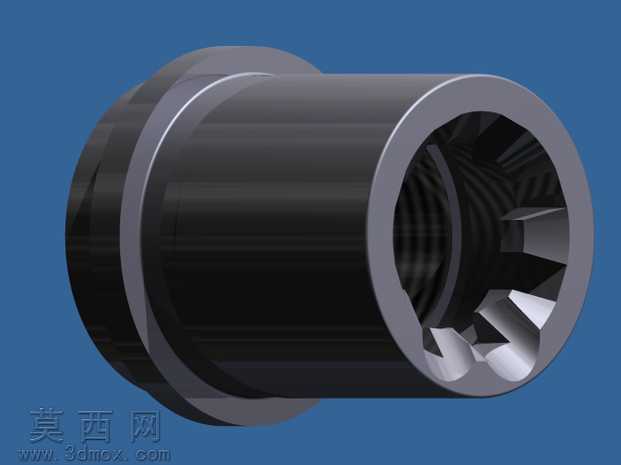

本模型为AR15适配点223口径的枪管节套类结构件，建模过程以公开枪械结构蓝图为核心参考依据，还原了构件的整体外形与核心功能结构。建模阶段首先完成主体回转体的基础轮廓搭建，通过回转特征生成筒状基体，再逐步细化外部的阶梯凸缘、定位销孔结构，外部凸缘用于和机匣、枪管的定位装配，侧面的径向销孔用于穿设固定销，实现节套与相邻部件的刚性连接，保证射击过程中的结构稳定性。模型重点还原了节套内部的弹膛定位齿槽结构，内部的多组齿形结构用于在供弹、闭锁过程中对弹药进行精准定位，同时配合枪机完成闭锁动作，建模时对齿槽的角度、深度、排布间距做了贴近真实结构的还原，虽然参考资料中供弹坡道的尺寸标注存在不规范的问题，但建模过程中通过多版参数调整，尽可能还原了真实构件的坡道弧度与过渡尺寸，保证结构逻辑符合枪械的工作原理。材质渲染阶段采用了枪械常用的合金钢材质表现，还原了金属构件的哑光金属质感，对边缘的倒角、加工面的细微纹理做了渲染处理，让模型呈现出接近真实机加工金属零件的视觉效果，同时对内部齿槽的棱边做了光影强化，清晰展示内部结构的形态。整个模型的设计思路围绕结构还原展开，在参考资料存在信息不全的情况下，优先保证核心功能结构的合理性，对非关键的工艺倒角、细微公差做了合理简化，既保证了模型的结构展示效果，也让模型具备一定的结构参考价值，可用于枪械结构原理展示、相关配件的结构参考使用。
