3/4英寸立式带座外球面轴承

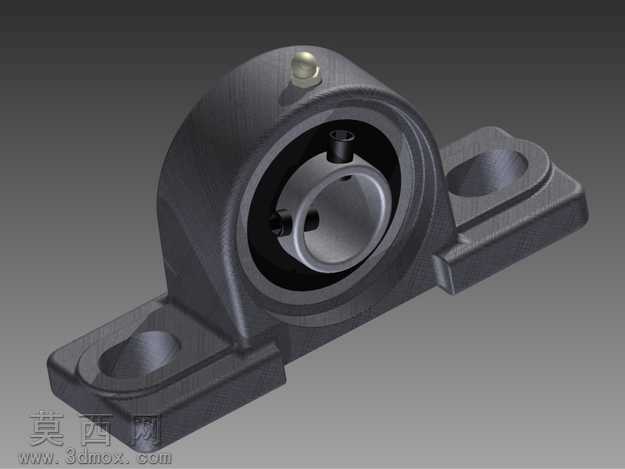

本模型为3/4英寸规格的立式带座外球面轴承，采用三维建模软件完成全参数化设计，建模过程严格遵循实际轴承的尺寸规范与装配逻辑，完整还原了实物的每一处结构细节。模型整体由铸铁材质的立式轴承座、内置的外球面球轴承、顶部注油嘴以及轴承锁紧部件共同组成，渲染阶段为轴承座赋予了磨砂铸铁材质，还原了铸件表面细腻的颗粒质感与哑光金属色泽，为轴承滚动体与内圈赋予了抛光钢材材质，通过光影调整突出金属表面的高光反射特性，顶部注油嘴采用黄铜材质渲染，与深色铸铁座形成鲜明视觉区分，整体渲染效果写实逼真，可直接用于产品展示、装配演示等场景。结构设计上，立式轴承座采用两侧对称的菱形安装脚设计，每个安装脚预留了长圆形安装孔，可适配一定范围内的安装位置偏差，降低现场安装的对位难度；轴承座主体为一体式铸造成型结构，中部为容纳外球面轴承的圆形腔体，腔体与轴承外球面的配合面经过精度适配，可允许轴承在一定角度内自动调心，补偿安装过程中产生的轴系同轴度误差，适配存在轻微挠度的传动轴使用场景。内置的外球面轴承内圈为3/4英寸标准通孔，内圈延伸端设置了锁紧螺钉孔，可通过紧定螺钉将轴承内圈与传动轴牢牢固定，避免传动过程中内圈与轴发生相对窜动；轴承内部的滚动体、保持架结构均做了完整建模，还原了轴承的滚动传动逻辑，顶部的注油嘴与轴承内部腔体连通，可在设备维护时直接加注润滑脂，无需拆解轴承座即可完成润滑保养，大幅降低后期维护成本。设计过程中优先考虑了部件的通用性与实用性，所有安装尺寸、配合公差均参考行业通用标准设定，既保证了模型的结构合理性，也能为实际生产选型、装配模拟提供可靠的三维参考，可直接用于输送设备、农业机械、轻工生产线等常见设备的轴系支撑结构设计验证。
