无泄漏五谷滑动闸板门结构设计

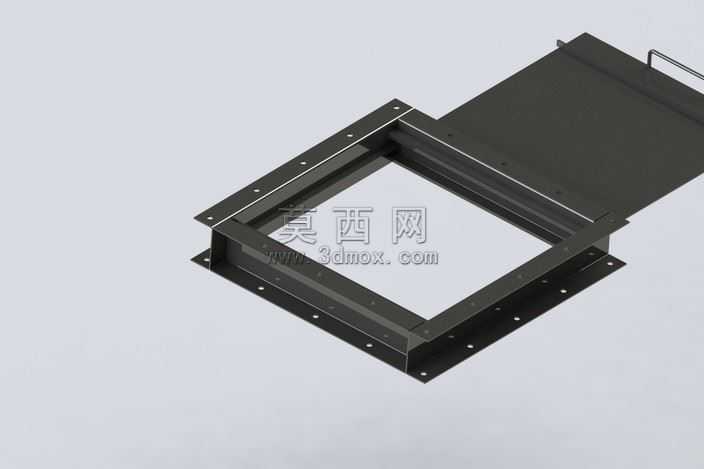

本作品为无泄漏五谷滑动闸板门三维模型，采用SolidWorks完成全参数化建模，整体结构围绕粮食输送工况下的零泄漏需求展开设计。建模阶段首先完成外框基准面绘制，通过拉伸凸台生成带安装孔的方形法兰外框，法兰边均匀排布螺栓安装孔，孔位严格遵循通用五金安装间距规范，保证与上下游输送设备的对接兼容性。闸板部分采用抽拉式滑动结构，建模时对闸板与外框的配合间隙做了精准约束，预留0.1mm的滑动公差同时保证密封面的贴合度，闸板尾部加装弯折式拉手，拉手通过圆角处理避免操作剐蹭，结构强度通过钣金特征的折弯系数计算验证，保证长期抽拉操作无变形。材质配置上，外框与闸板均采用哑光黑色冷轧钢板材质，渲染时调整金属粗糙度参数为0.6，还原工业钣金件的真实质感，密封面区域单独赋予低粗糙度哑光材质，突出配合面的加工精度。设计思路围绕五谷输送的防漏需求，摒弃传统插板门的间隙漏料缺陷，在外框内侧增设嵌入式密封槽结构，建模时通过扫描特征生成密封槽的连续路径，保证闸板闭合时密封件完全填充配合间隙，避免颗粒状五谷从缝隙泄漏。整体模型完成装配体干涉检查，所有滑动部件无干涉，安装孔位同轴度误差控制在0.05mm以内，渲染阶段采用45度俯视角布光，添加柔和环境光突出结构的层次关系，清晰展示法兰安装边、滑动闸板、操作拉手的位置关系与装配逻辑，模型所有特征均保留可编辑参数，方便后续根据不同输送口径调整尺寸参数，适配不同规格的粮食输送管路使用场景。
