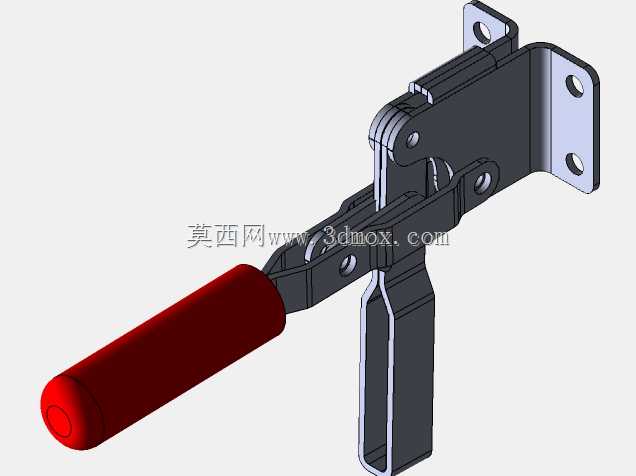

垂直式超中心快速夹紧工装夹具

　　这款垂直式超中心夹紧夹具，是工装治具设计中常用的手动压紧执行元件，核心应用场景覆盖非标自动化设备工位定位、焊接工装工件固定、机加工辅助装夹、装配线工件压紧、检具定位锁紧等多个工业场景，尤其适合需要频繁开合、快速取放工件的作业工位，相比传统螺栓压紧方式，单次装夹动作耗时可缩短70%以上，能有效提升批量作业的生产效率。从结构设计逻辑来看，该夹具采用了超中心死点锁紧机构原理，当手柄下压至锁紧位置时，连杆机构会越过力学死点，即便在加工过程中承受切削振动、工件反作用力，也不会出现松脱情况，锁紧可靠性远高于普通偏心夹紧结构，无需额外增加防松配件即可满足持续装夹的稳定性要求。夹具体的安装底座采用带安装孔的立式法兰结构，三个安装孔呈三角分布，

　　可直接通过螺栓固定在工作台面、工装基板或者设备机架上，安装时不需要额外加工复杂的定位槽，仅需保证安装面平面度公差在0.1mm以内即可，安装边界预留了足够的扳手操作空间，不会出现螺栓无法锁紧的问题。手柄部分包裹了红色防滑绝缘握套，操作人员手动施力时摩擦力充足，即便手上沾有少量切削液、油污也不会出现打滑情况，握套的长度经过力学优化，操作人员仅需施加较小的握力即可输出足够的夹紧力，长时间重复操作也不易产生手部疲劳。压头部分采用平直压接面设计，可根据实际工件的外形需求，自行更换橡胶压头、金属压头或者异型压块，适配不同材质、不同轮廓的工件压紧需求，避免压伤工件表面。整个夹具体的铰接部位都预留了润滑间隙，

　　日常维护时仅需定期在铰接销轴处滴注少量润滑油，即可保证机构动作顺畅，不会出现卡滞、异响等问题。在三维建模过程中，该模型完整还原了夹具的所有装配关系，各个铰接部件的运动行程都和实物保持一致，可直接用于工装方案的装配干涉检查、工位布局模拟，也可作为标准件直接导入到整体设备的装配体中使用，不需要二次测绘建模，能大幅缩短工装设计的周期。设计时还充分考虑了夹具的开合空间，手柄抬起时的最大回转半径经过校核，不会和周边的送料机构、检测元件产生干涉，适合在空间紧凑的多工位工装中使用。
