叠片式HHO产气装置结构设计

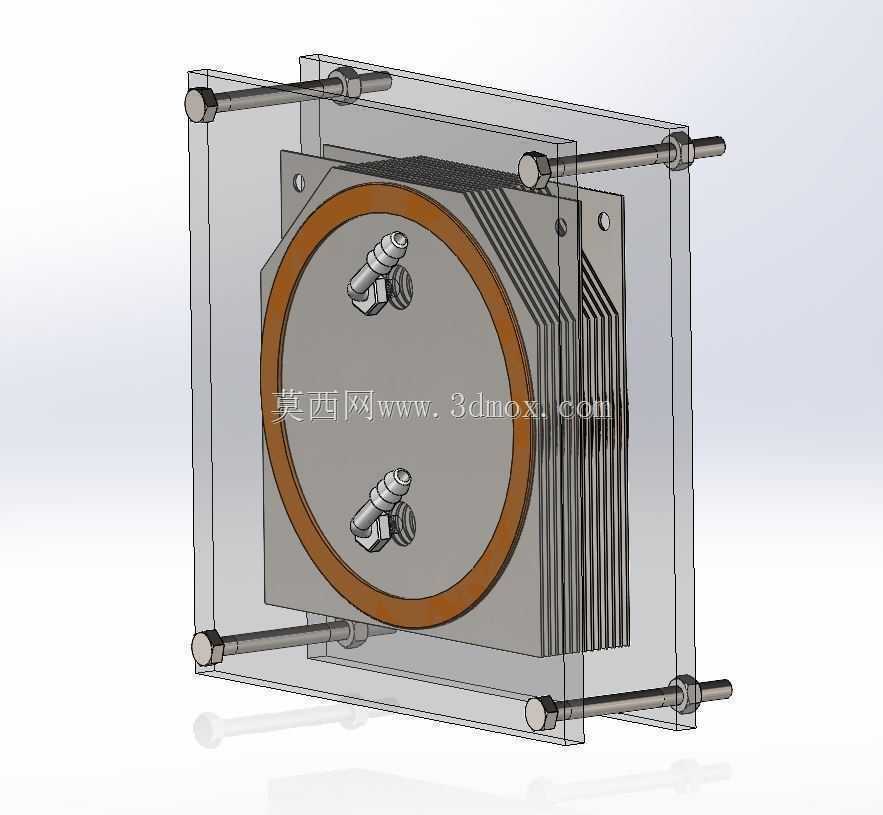

　　在分布式燃气供给、小型助燃设备配套、实验类产气装置的应用场景中，叠片式HHO产气装置凭借结构紧凑、产气效率可控的特点，常被用于小型内燃机助燃、金属切割辅助供气、教学实验演示等场景，区别于传统罐体式电解装置，叠片结构的核心优势在于极板间距可通过密封垫片厚度精准控制，无需额外的极距调整机构，整体装配完成后即可形成稳定的电解腔室。从实际使用需求出发，这类装置的核心功能是通过电解水溶液产生氢氧混合气体，每一组极板都作为电解反应的电极接触面，相邻极板间通过绝缘密封垫片隔开，既形成独立的电解液流道，也避免极板间短路，装置两端的透明端板一方面可以直观观察内部电解液液位、极板结垢状态，另一方面也作为整体结构的承压端，通过周向布置的长螺栓将所有叠片、

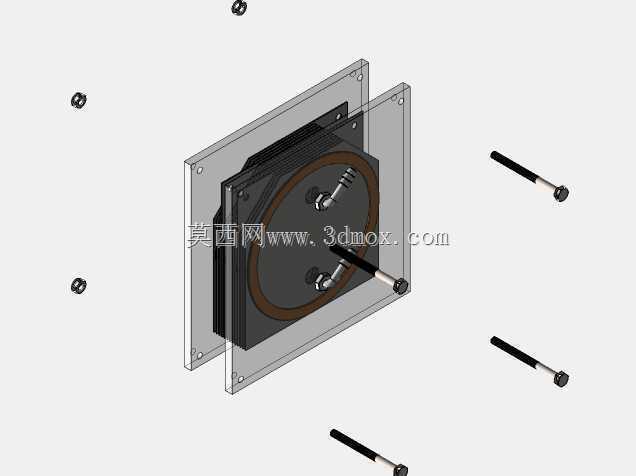

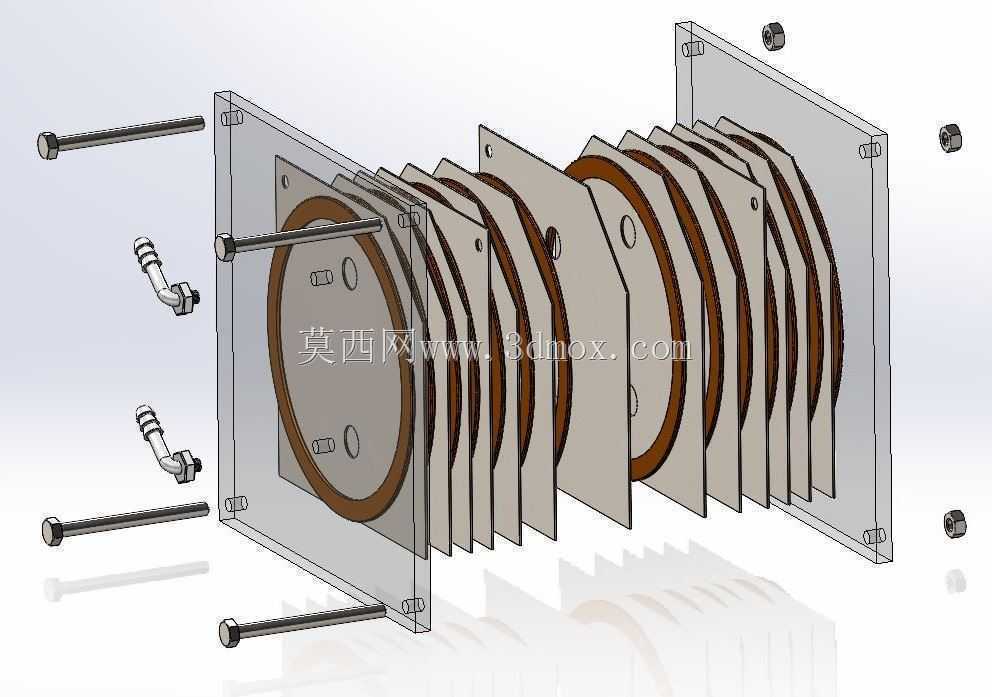

　　垫片压紧，保证各腔室的密封性能，避免电解液渗漏或者气体外泄。设计这类叠片结构时，首先要确定极板的有效反应面积，根据目标产气量匹配极板数量，本次设计采用14片极板的叠层布局，极板上预留的通孔一方面作为电解液的循环通道，让电解液可以在各腔室间均匀流动，避免局部浓度差影响电解效率，另一方面也作为产气的汇集通道，反应产生的氢氧混合气体通过极板上的预留孔道汇集到端板的出气接头处，外接管路即可输出可用的燃气。端板上的两个快插接头分别承担电解液加注、气体输出的功能，接头位置避开螺栓安装区域，保证装配时不会与紧固件产生干涉，周向布置的长螺栓采用对称排布的方式，拧紧时按照对角线顺序逐步施力，避免端板受力不均导致密封垫片压缩量不一致，

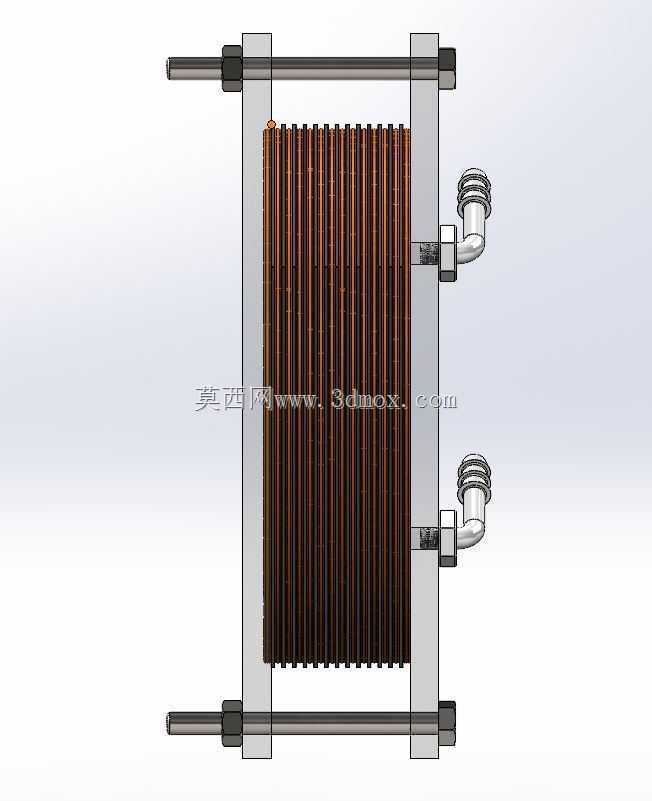

　　出现局部渗漏的问题。从安装边界来看，这类叠片装置整体为方形叠层结构，安装时可通过端板上的预留安装孔固定在支架上，整体厚度随极板数量、垫片厚度变化，极板采用不锈钢材质加工，表面做钝化处理，降低电解过程中的极板腐蚀速率，密封垫片采用耐电解液腐蚀的橡胶材质，厚度根据所需极距选择，常规工况下极距控制在2-3mm即可兼顾电解效率与气液分离效果。实际使用过程中，叠片结构的维护也较为便捷，当极板表面出现结垢影响产气效率时，只需松开周向的长螺栓，即可逐层拆解极板进行清理，清理完成后按原有顺序叠装压紧即可恢复使用，无需更换整体结构。在结构细节设计上，极板的边角做倒圆角处理，避免叠装过程中划伤密封垫片，极板上的通孔采用冲压成型，孔边做去毛刺处理，

　　防止毛刺刺破垫片造成密封失效，端板采用透明亚克力或者钢化玻璃材质，既满足承压要求，也能实现内部状态的可视化，无需额外加装液位观察窗即可掌握电解液剩余量。这类装置在配套小型助燃设备时，可根据所需产气量调整极板数量与输入功率，叠片式的结构让扩容变得十分便捷，只需增加极板与垫片的数量，更换对应长度的拉紧螺栓即可提升产气能力，无需重新设计整体外壳结构，相比传统的罐体式电解槽，叠片结构的零部件通用性更强，极板、垫片、螺栓都可采用标准件加工，生产制造成本更低，装配流程也更简单，适合小批量定制化生产。在气路设计上，出气端预留的接头可直接连接阻火器与输气管路，避免回火风险，电解液加注口同时兼顾排气功能，当装置内部压力超过安全值时，可通过加注口的间隙泄压，保证使用安全。整体结构没有复杂的运动部件，运行过程中无机械磨损，只要定期清理极板结垢、补充电解液即可长期稳定运行，适合在无专业维护人员的场景下使用。
