90度与180度金属薄板可弯曲管件结构

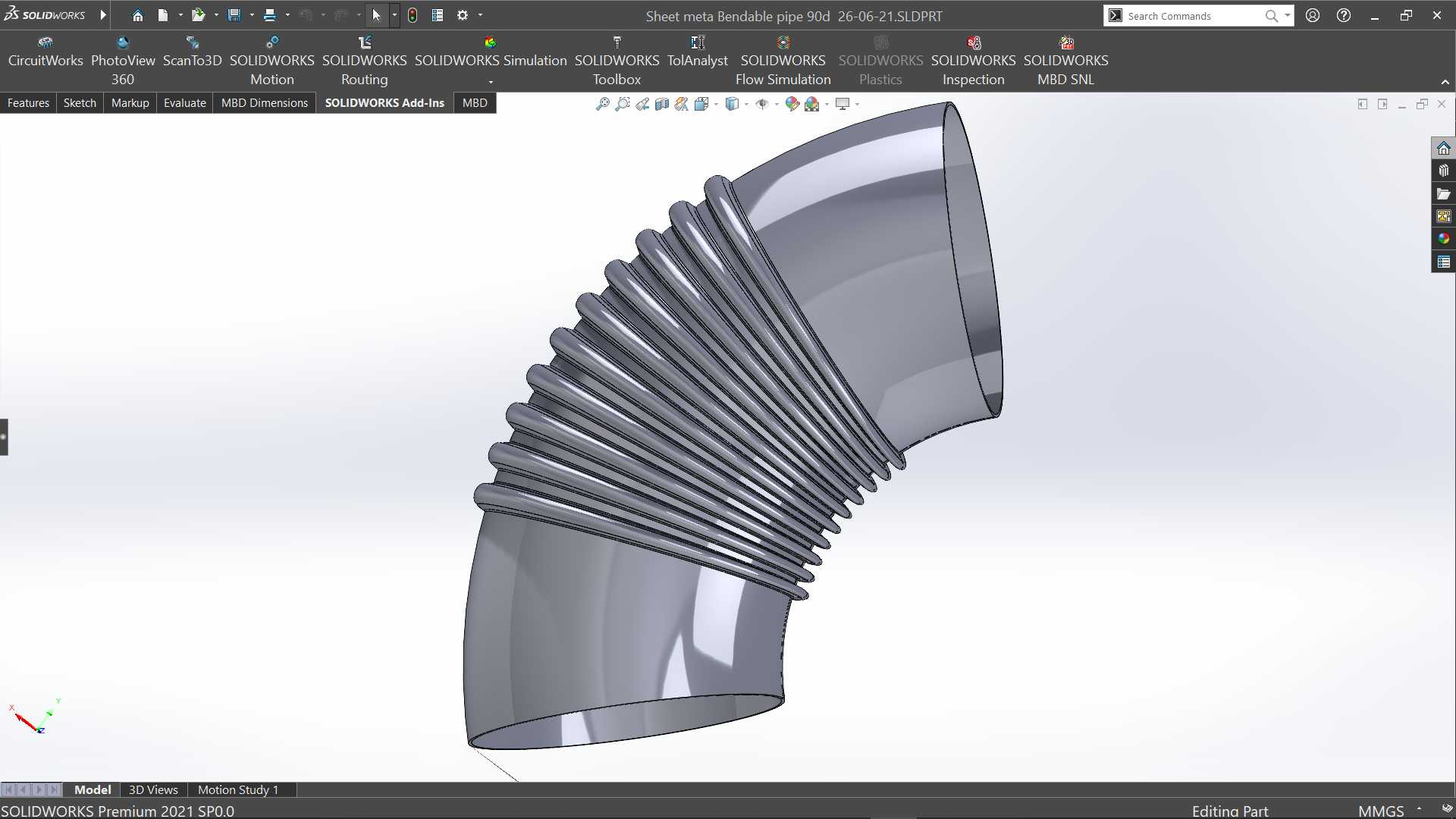

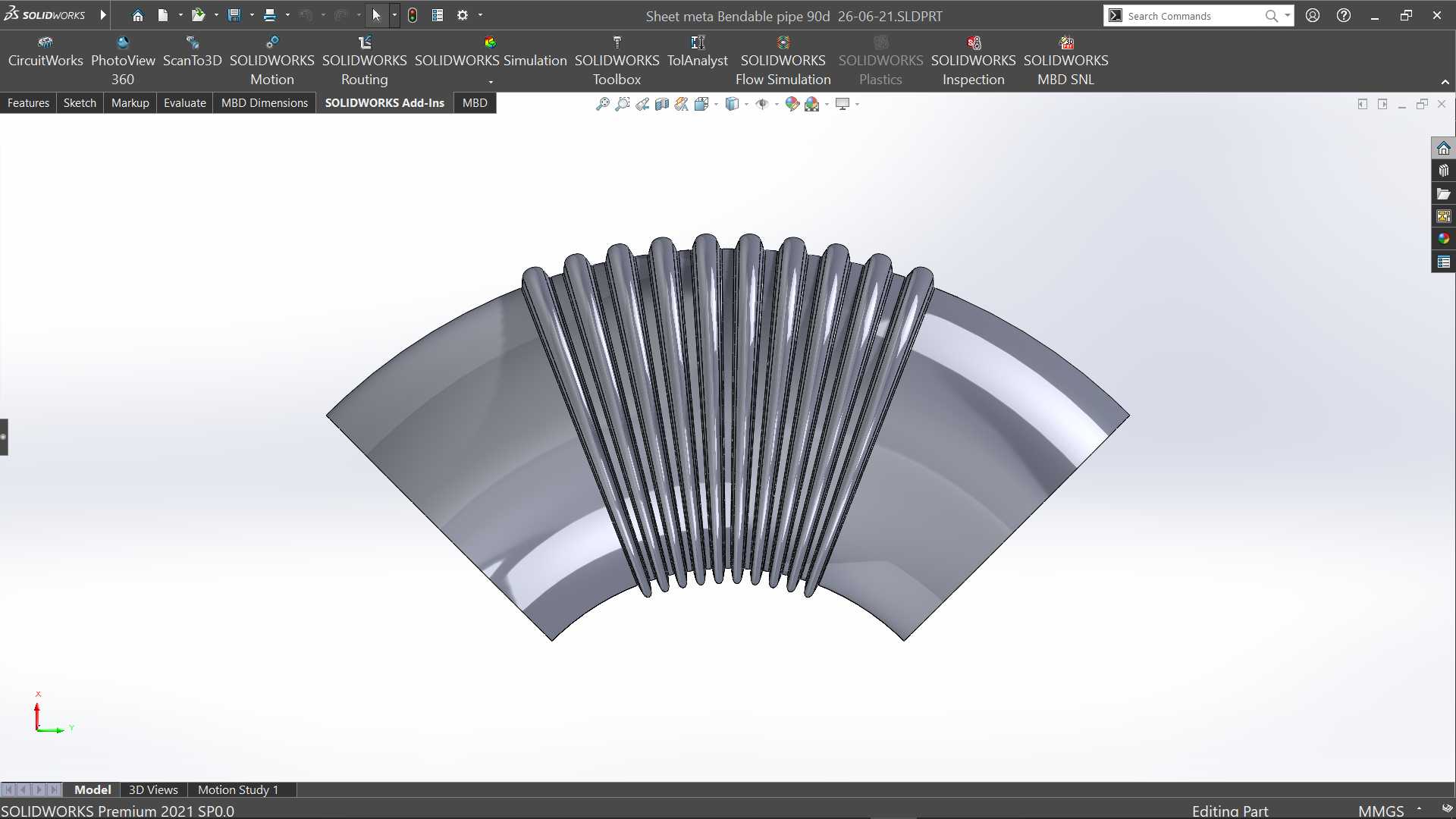

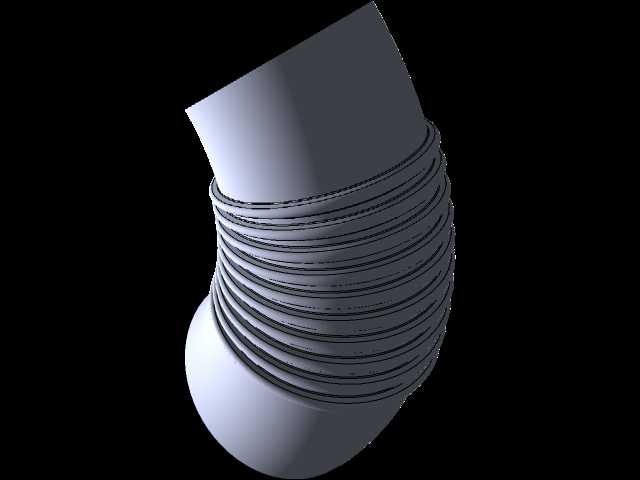

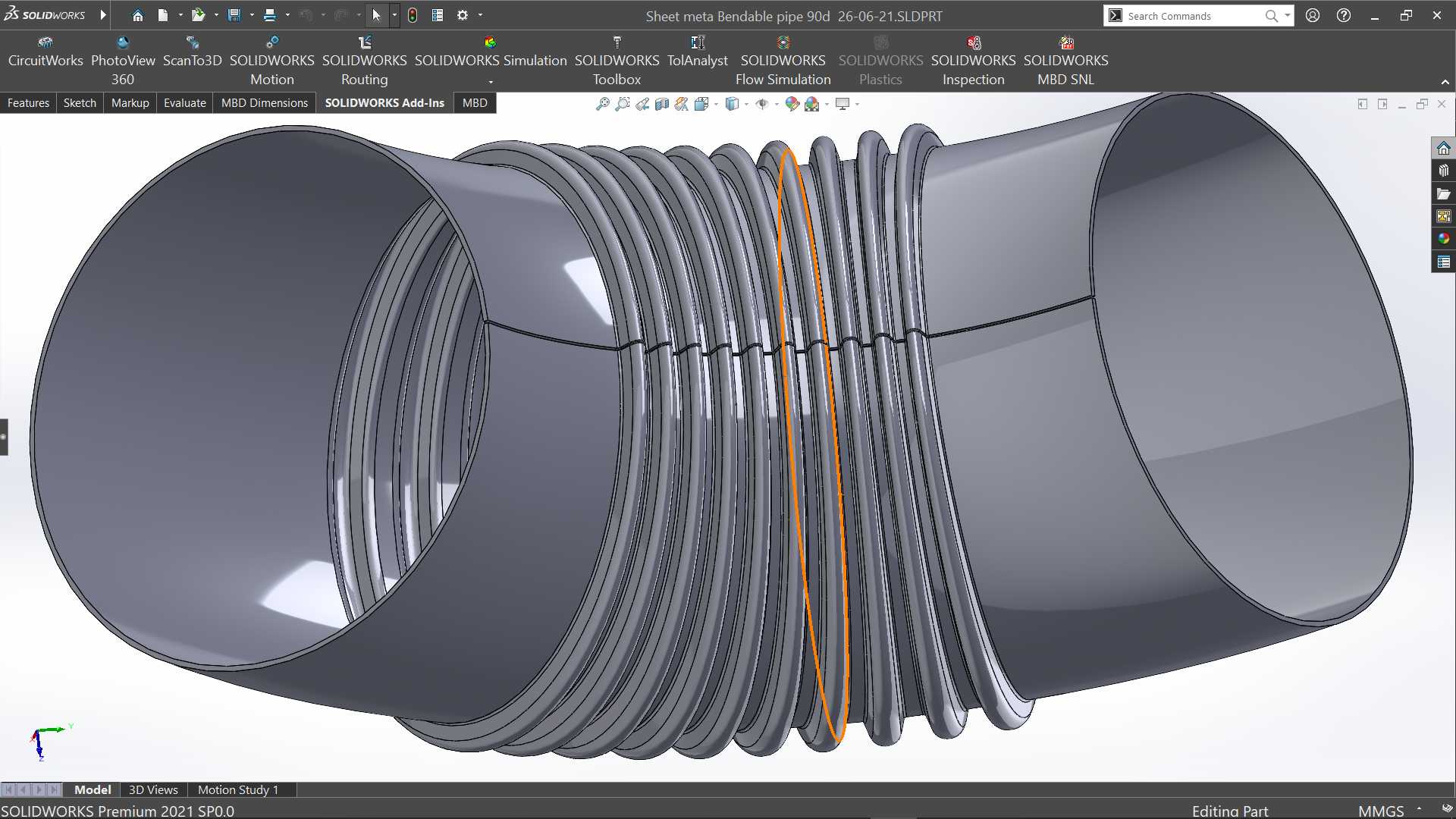

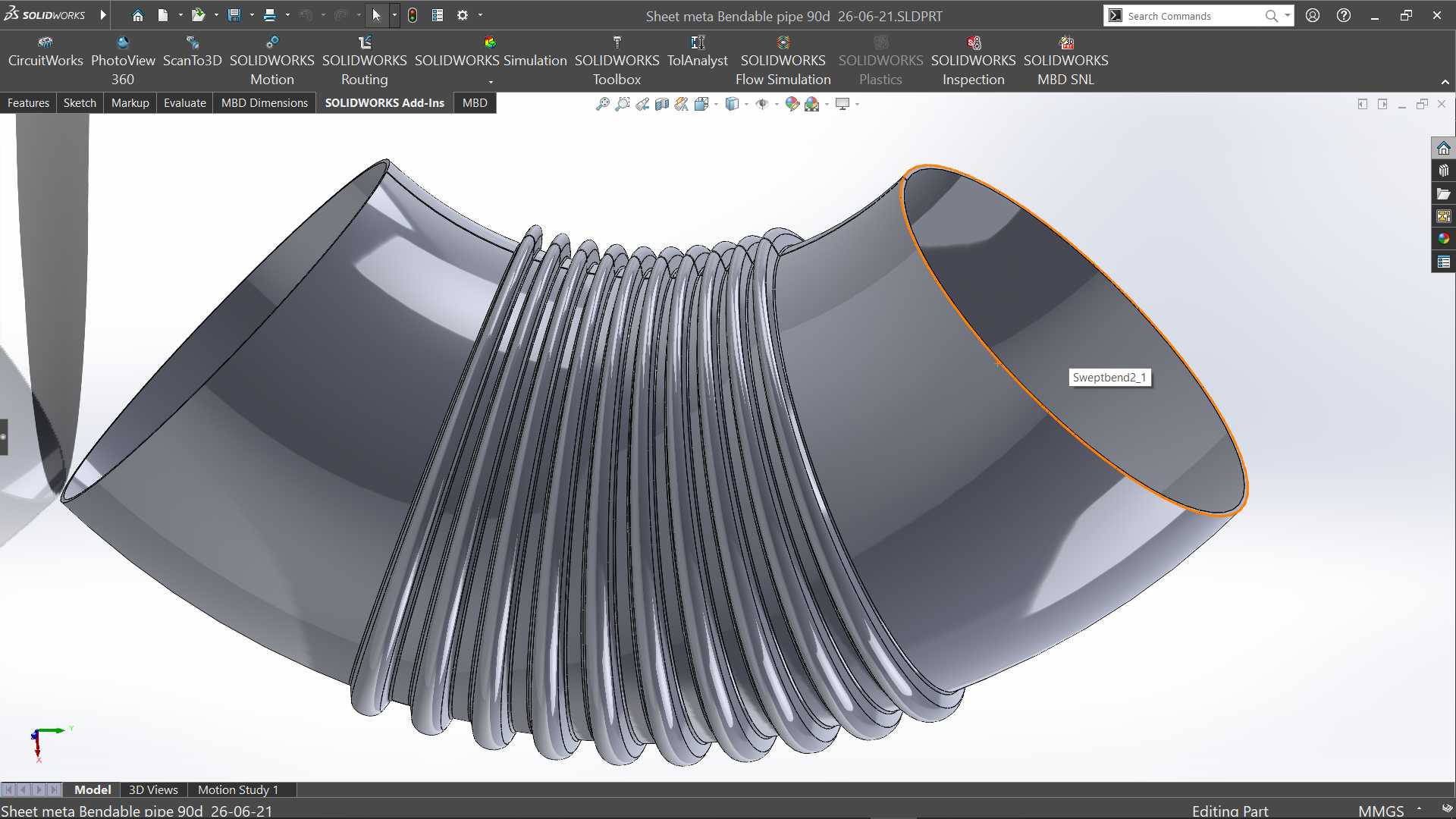

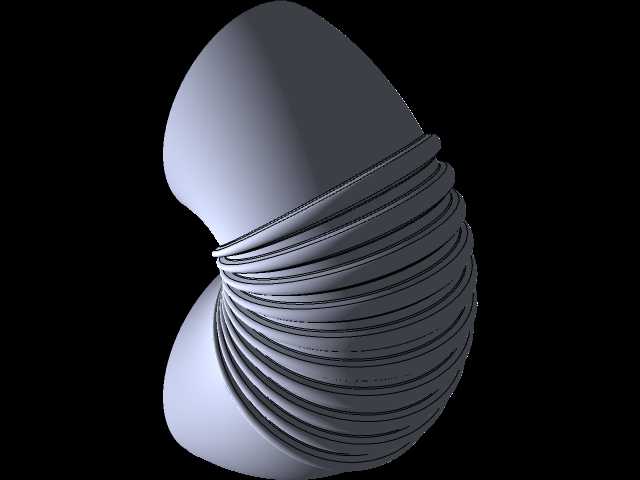

在通风除尘、低压流体输送、柔性管线排布的现场施工场景中，常遇到管线走向需要在小空间内完成90度或180度转向的需求，常规硬管弯头需要提前精准测量安装尺寸，一旦现场管线走位存在偏差，就需要切割重新焊接，不仅增加施工工时，焊接位置也容易出现应力集中、漏风漏液的隐患。这类可弯曲金属薄板管件，就是针对这类现场适配需求设计的管线连接件。从结构设计来看，整体采用薄钢板卷压成型，管壁外侧排布多道环形褶皱结构，褶皱的弧度与间距经过反复校核，既保证管件可以沿着褶皱方向完成大角度弯折，不会出现管壁折瘪、通径大幅缩小的问题，又能在弯折后维持足够的结构刚度，不会因为管线内的流体压力或者外部轻微触碰出现回弹变形。设计过程中需要重点考量弯折后的通径保留率，褶皱的深度不能过深，否则弯折时内侧褶皱堆叠会挤占内部流通空间，增大流体输送的阻力；褶皱深度也不能过浅，不然无法实现大角度的弯曲形变，强行弯折还会出现板材开裂的问题。安装边界上，这类管件两端为平直的直边段，长度预留足够的卡接或套接余量，不需要额外加工法兰或者焊接坡口，现场施工时直接套入对应外径的硬管端，用喉箍或者卡箍紧固即可完成安装，能适配同公称通径的各类金属、硬质塑料管线。实际使用中，这类可弯曲管件可以吸收管线运行过程中产生的小幅振动，避免振动直接传递到管线两端的固定设备上，降低设备接口处的疲劳损坏概率，同时在后期管线维护调整时，不需要整体拆卸管线，只需要松开两端紧固件，调整管件的弯曲角度就能适配新的管线走向，大幅降低后期运维的改造成本。不同于橡胶类柔性软管，金属薄板材质的可弯曲管件具备更好的耐温、耐老化性能，在输送带有一定温度的气体、或者存在轻微腐蚀性的流体时，使用寿命远高于普通非金属软管，也不会因为长期使用出现材质老化开裂、脱落碎屑污染输送介质的问题，在工业通风、车间压缩空气支路排布、小型设备的流体管线连接场景中都有广泛的适配空间。建模过程中对褶皱的过渡圆角做了平滑处理，避免弯折位置出现应力集中点，保证反复调整弯曲角度时，板材不会因为应力疲劳出现开裂，两端直边段的圆度公差控制在合理范围内，保证和外接管线连接时的密封性能，不会出现连接位置漏液漏风的问题。
