金属弯通管路接头三维结构设计

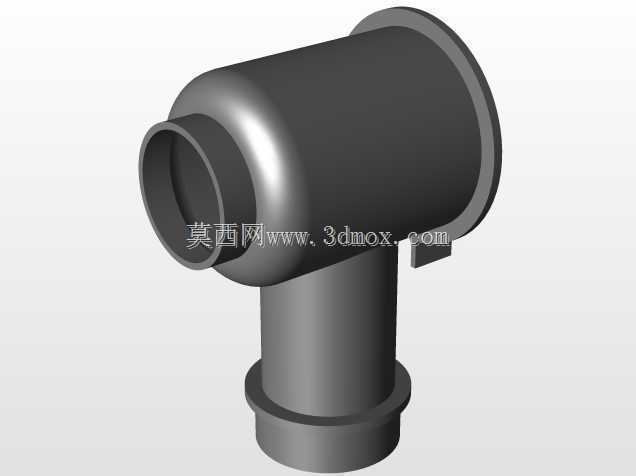

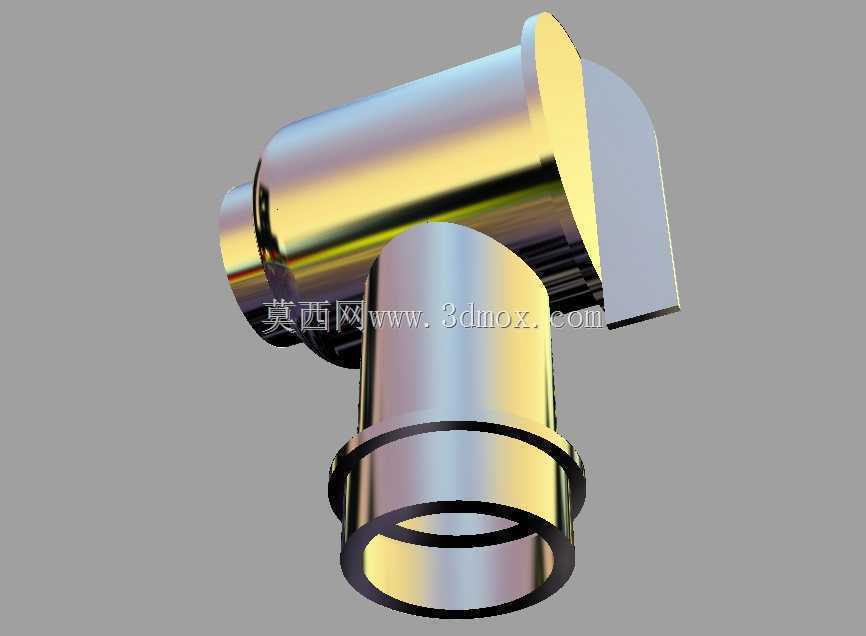

　　在流体输送系统的管路布设场景中，这类弯通接头是改变管路走向、实现不同方向管路连通的核心基础部件，日常在民用给排水、小型液压回路、气动传输管线、卫浴供水系统中都有大量应用，承担着介质转向输送、管路衔接固定的作用，避免管路硬弯折造成的通径缩窄、应力集中开裂问题。从结构设计来看，该接头采用90度弯角主体结构，一端为带限位凸台的插接式接口，外壁设置的环形凸棱可在接入软管时提升卡箍抱紧后的密封可靠性，防止管路带压运行时出现松脱渗漏；另一端为带密封端面的法兰式对接结构，端面平整精度可满足与对应阀件、硬管端口的贴合密封需求，无需额外加装过多密封垫片即可实现端面压合密封。设计过程中优先考虑了管路安装的操作空间边界，弯角处采用大圆弧过渡结构，

　　既可以降低流体转向时的局部阻力损失，减少介质在转角处的紊流、涡流产生，也能避免直角结构带来的应力集中问题，提升接头在承压工况下的结构强度，长期承受管路内压冲击时不易出现转角开裂。接头整体采用金属材质设计，表面做抛光镀层处理，既可以提升外观质感适配卫浴、外露管路的美观需求，也能提升部件的耐腐蚀性能，在潮湿输水工况下不易出现锈蚀结垢，延长部件的实际使用寿命。安装适配层面，插接端的外径尺寸匹配常规通用软管的通径规格，凸台位置距离端口的尺寸预留了足够的卡箍安装空间，作业人员无需额外加工即可直接完成软管套接与卡箍紧固；法兰端的对接面直径与同通径的标准硬管、阀件接口尺寸匹配，安装时对接螺栓的孔位可与标准件通用，降低现场安装的配件适配难度。

　　结构建模时对转角处的壁厚做了均匀化处理，整个接头的内壁流道保持等通径设计，不会因为转角结构压缩介质流通截面，保障流体输送的流量稳定性，同时均匀的壁厚也能适配金属压铸、车削加工的工艺要求，生产时不易出现壁厚不均导致的缩孔、变形缺陷，降低量产加工的不良率。在实际管路布设中，该类接头可直接替代同规格的直角弯头，减少管路对接的焊缝、接头数量，降低整个管路系统的渗漏风险点，同时紧凑的弯角结构可以节省管路安装的占用空间，在狭小的设备内部、卫浴柜体内部布设管线时，无需预留过大的管路转弯半径，提升空间利用率。建模过程中对接口的配合公差做了合理设定，插接端的外径公差控制在软管插接的合理间隙范围内，既不会因为尺寸过大造成软管套接困难，也不会因为尺寸过小导致配合间隙过大出现渗漏；法兰端面的平面度、粗糙度参数满足密封配合要求，压合后可实现可靠的端面密封，适配0-1.6MPa的常规低压流体输送工况。
