螺纹连接结构教学演示木质工装

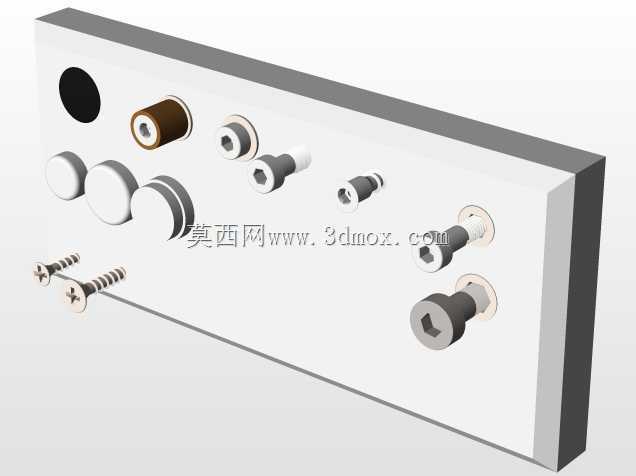

　　这套螺纹连接演示工装，核心用途是面向机械装配实训、紧固件选型教学场景，把不同规格、不同头型的螺纹连接件，以半嵌入、全装配的状态固定在木质基座上，让实训人员能直观观察不同螺纹件的装配形态、配合间隙、露出长度差异，不用反复在零散料盒里翻找对应紧固件，也能避免小规格螺丝、螺母丢失的问题。基座采用层压木质板材加工，板材厚度控制在20mm左右，整体外形为规整长方体，边缘做了R2的圆角倒钝处理，避免实训过程中尖锐边角划伤操作人员，所有安装孔位的排布沿基座长度方向一字排开，孔间距保持在30mm以上，预留足够的操作空间，方便用扳手、螺丝刀完成拧入、拆卸的实操动作，不会因为孔位过近导致工具和相邻紧固件发生干涉。从设计思路上看，

　　这套工装没有采用金属基座，一方面是木质材料加工难度低，普通钻床就能完成不同直径的沉孔、通孔加工，不需要复杂的铣削工序，加工成本仅为铝制基座的三分之一；另一方面木质材料的硬度低于螺纹件，不会在反复拆装过程中磨损螺丝的外螺纹，能大幅延长演示件的使用寿命，就算某个孔位因为反复拧入出现滑牙，只需要在原孔位塞入木楔重新钻孔就能修复，维护成本极低。每个安装位都对应一种常见的螺纹连接形式：从左到右依次排布了内六角沉头螺钉、十字盘头螺钉、外六角螺栓配平垫、全螺纹螺柱配双螺母、吊环螺钉等常用紧固件，部分孔位做了沉孔处理，能演示沉头螺钉装配后和基面齐平的效果，部分孔位是通孔结构，能展示螺栓贯穿连接、螺母锁紧的完整配合状态，

　　还有几个孔位预装了不同规格的螺纹护套，演示螺纹修复后的连接状态。在安装边界设计上，基座底部预留了两个直径5mm的安装沉孔，可以用自攻螺丝把整个工装固定在实训工作台的台面上，就算用较大力矩拧动紧固件，基座也不会发生滑移，不需要额外用台钳夹持固定，减少实训前的准备工作。所有紧固件的装配状态都保留了1-2个螺距的露出长度，既不会因为拧入过深导致拆卸困难，也不会因为拧入过浅无法展示完整的螺纹啮合状态，每个紧固件旁边的基座平面上，都预留了激光打标的位置，可以标注对应螺纹的规格、螺距、适用场景，方便实训人员对照记忆。这套工装除了用于职业院校的机械装配实训，也可以放在五金门店的展示柜里，让采购客户直观看到不同规格螺丝的实际大小，

　　避免因为仅凭型号采购出现尺寸选错的问题，部分设备运维班组也会自制类似的工装，把日常运维用到的特殊规格紧固件固定在上面，方便新入职的运维人员快速熟悉设备上用到的紧固件类型，减少现场维修时找错配件的时间。在实际使用过程中，木质基座的防滑性优于金属基座，放在桌面上不会轻易滑动，就算徒手拧动小规格螺丝，也不需要额外扶持基座，单人就能完成拆装演示，而且木质材料的重量更轻，整套工装总重量不到1kg，方便在不同实训教室之间搬运转移，不需要借助辅助搬运工具。针对不同的教学需求，还可以在基座背面加工另一组孔位，安装自攻螺钉、机螺钉、紧定螺钉等其他类型的紧固件，实现一块工装双面使用，进一步提升工装的利用率，减少教具的存放空间占用。
