轻量型钢结构节点三维设计作品

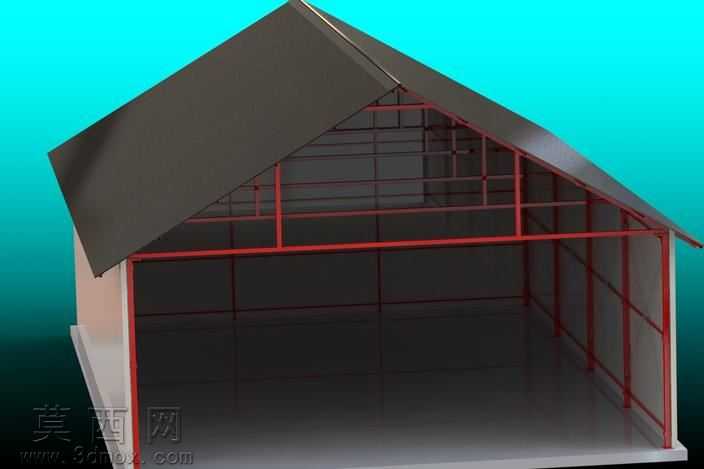

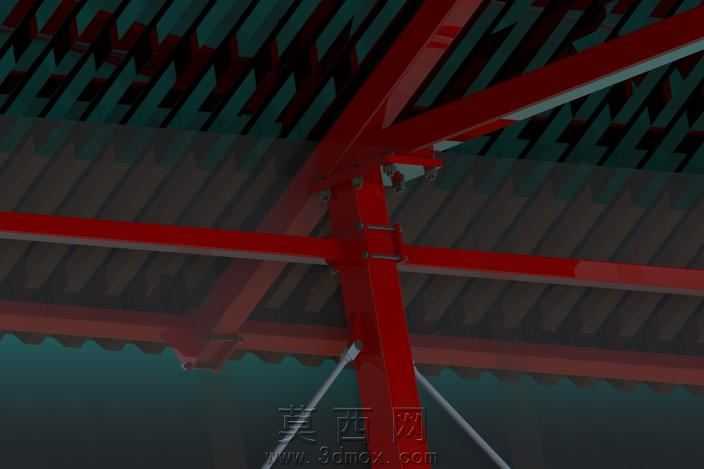

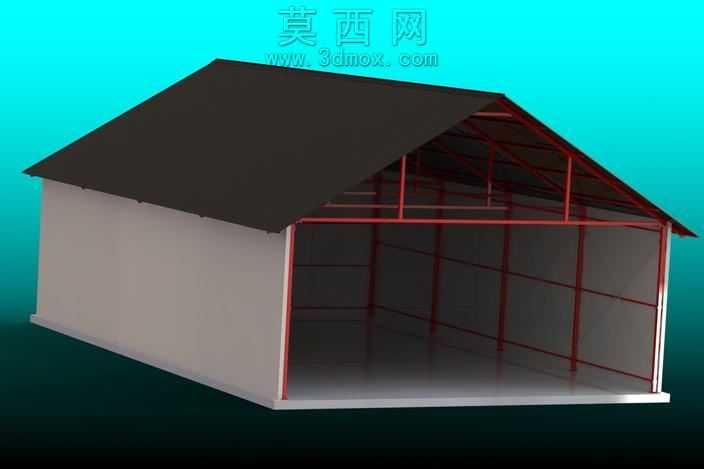

本作品为轻量型钢结构节点的三维建模设计成果，建模阶段采用参数化设计逻辑，先梳理钢结构体系中立柱与横向支撑、斜向拉杆的连接逻辑，明确各构件的受力传导路径，再依次完成立柱主体、横向钢梁、斜向钢索、顶部屋面檩条等部件的建模。建模过程中严格遵循钢结构设计的尺寸规范，对构件连接处的螺栓孔、焊接预留位、加劲肋等细节做了精细化还原，保证各部件装配时无干涉、贴合度符合实际施工要求。材质渲染阶段，主钢结构采用高饱和度红色防锈漆材质，调整材质的粗糙度、反光度参数还原工业防锈漆的哑光金属质感，屋面檩条部分采用深灰色压型钢板材质，模拟波纹金属板的表面纹理与光影反射效果，斜向拉杆采用亮面不锈钢材质，通过不同材质的质感差异区分不同功能的构件，让整体结构的层级关系更加清晰。结构设计上，本作品属于轻量型钢结构体系，以竖向立柱作为主要承重构件，横向钢梁传递水平荷载，斜向拉杆提供侧向拉结力，顶部压型钢板作为屋面围护结构，整体结构自重较轻，同时具备足够的结构强度与稳定性，适用于小型临时建筑、遮阳棚、轻型厂房等场景的结构参考。设计思路围绕轻量、易装配的核心需求展开，在保证结构安全的前提下尽可能简化构件数量与连接节点复杂度，所有构件均采用标准化型材建模，便于后续的生产加工与现场拼装，节点处的连接设计兼顾了安装便利性与结构牢固性，避免了复杂的现场焊接工序，降低施工难度与成本。渲染阶段通过调整场景光影角度，模拟自然光照射下钢结构的阴影效果，突出构件的空间位置关系与连接细节，让观看者能够直观理解该轻量钢结构的组成方式与受力逻辑，为同类轻量钢结构的设计、施工提供直观的三维参考。
