顶置凸轮轴V8发动机结构三维设计

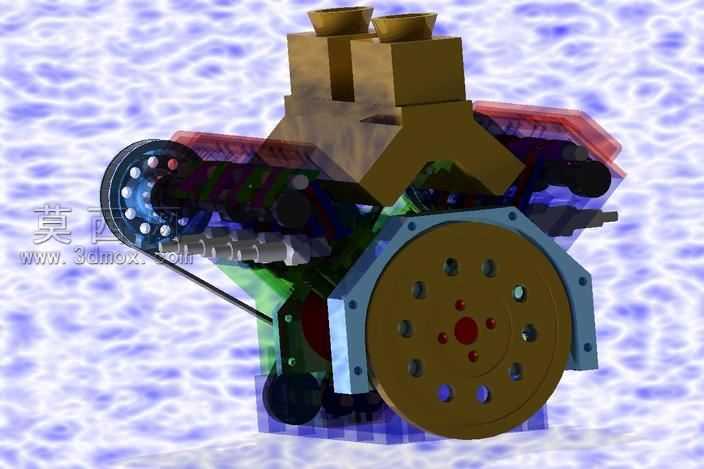

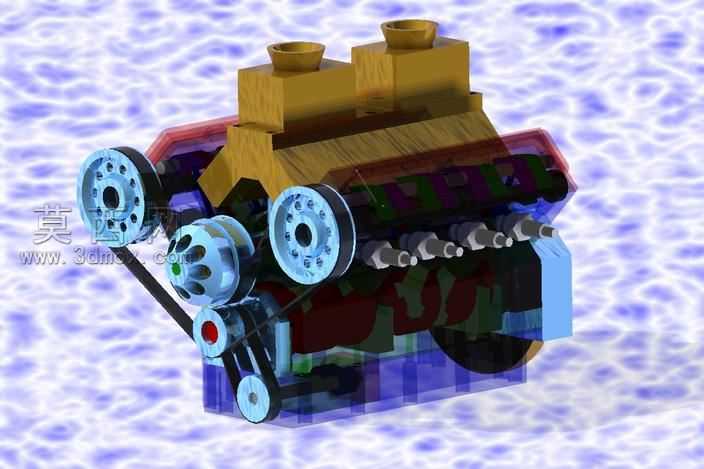

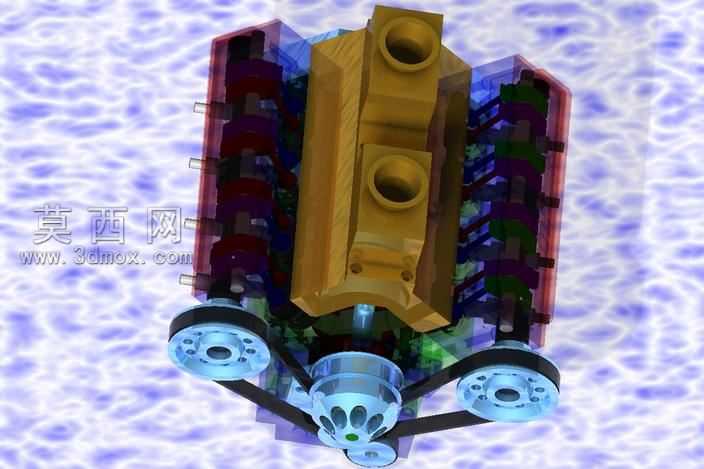

本作品为顶置凸轮轴结构的V8型内燃机三维建模作品，整体建模过程围绕小排量V8发动机的核心结构展开，还原了110cc量级顶置凸轮轴V8动力单元的布局特征。建模阶段首先梳理V型八缸的排布逻辑，确定两列气缸的夹角参数，搭建缸体、缸盖的基础实体框架，对曲轴、连杆、活塞等往复运动部件进行参数化建模，保证各运动部件的装配间隙符合机械设计的常规公差要求，避免运动干涉问题。材质与渲染环节，针对发动机不同部件的物理特性赋予差异化材质：缸盖上部的进气结构采用金属黄铜质感材质，还原铸造金属的厚重肌理；两侧正时传动轮系采用亮蓝色金属漆面材质，清晰区分传动部件与主体结构；缸体部分采用半透明蓝色材质，可直观展示内部活塞、曲轴的装配位置与运动路径；传动皮带、密封部件采用黑色橡胶材质，还原非金属部件的视觉特征；火花塞等点火部件采用金属银灰材质，精准呈现细小零部件的结构细节。结构设计上，重点还原顶置凸轮轴的配气机构布局，将凸轮轴布置于缸盖顶部，简化推杆结构的传动路径，清晰展示正时轮系带动凸轮轴、驱动气门开闭的传动逻辑；前端轮系完整呈现皮带传动的张紧结构、各传动轮的排布位置，顶部两个进气接口的位置与尺寸匹配小排量发动机的进气需求。整体设计以趣味化还原小型V8发动机结构为核心思路，通过半透明材质的运用降低内部结构的观察门槛，将原本复杂的内燃机配气、曲柄连杆机构直观呈现，各部件的装配关系完全遵循真实内燃机的机械逻辑，既保证了外观的视觉辨识度，也完整还原了OHC结构V8发动机的核心机械特征，可作为内燃机结构认知、小型动力单元设计参考的三维可视化素材。
