心形轨迹凸轮联动机械艺术装置

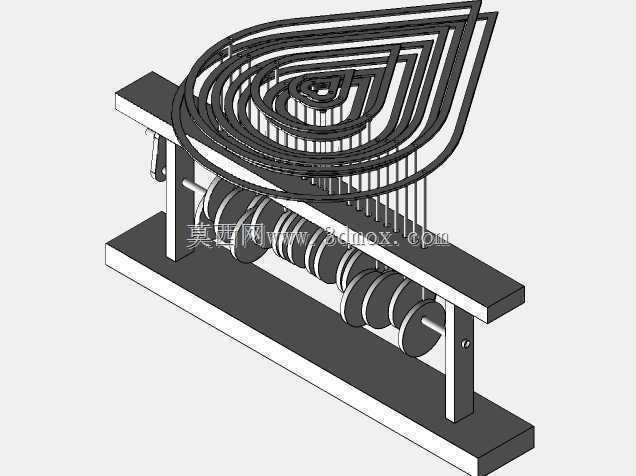

　　该装置核心采用多片异形凸轮同轴排布的传动结构，通过单根输入轴的回转运动，驱动上方对应排布的从动杆组做规律的上下往复位移，所有从动杆顶端的运动轨迹最终组合形成连续的心形轮廓，属于典型的机械运动可视化艺术装置。从实际应用场景来看，这类装置常放置于工业科普展厅、机械原理教学实验室作为传动原理演示载体，也可作为文创类机械摆件用于商业空间的机械美学展示，区别于纯工业生产类设备，它的核心作用是将抽象的凸轮传动规律转化为直观可见的视觉形态，让观察者能直接理解凸轮轮廓与从动件运动轨迹的对应关系。

　　设计过程中，首先需要确定最终心形轮廓的各点坐标，按照从动杆的排布间距对轮廓线做等距离散，每一个离散点的高度值对应单片凸轮的轮廓半径，整套机构共排布十余片凸轮，每片凸轮的轮廓曲线都单独对应心形轮廓上某一径向位置的高度变化，凸轮之间按照对应角度依次错位固定在传动轴上，当轴匀速转动时，每根从动杆在重力或导向套的约束下始终贴合对应凸轮的外轮廓，随凸轮转动做上下运动，所有杆端的运动点在同一时刻组合起来就构成了完整的心形轮廓，随着轴的转动，这个轮廓会呈现出从中心向外逐步扩散再收拢的动态效果。

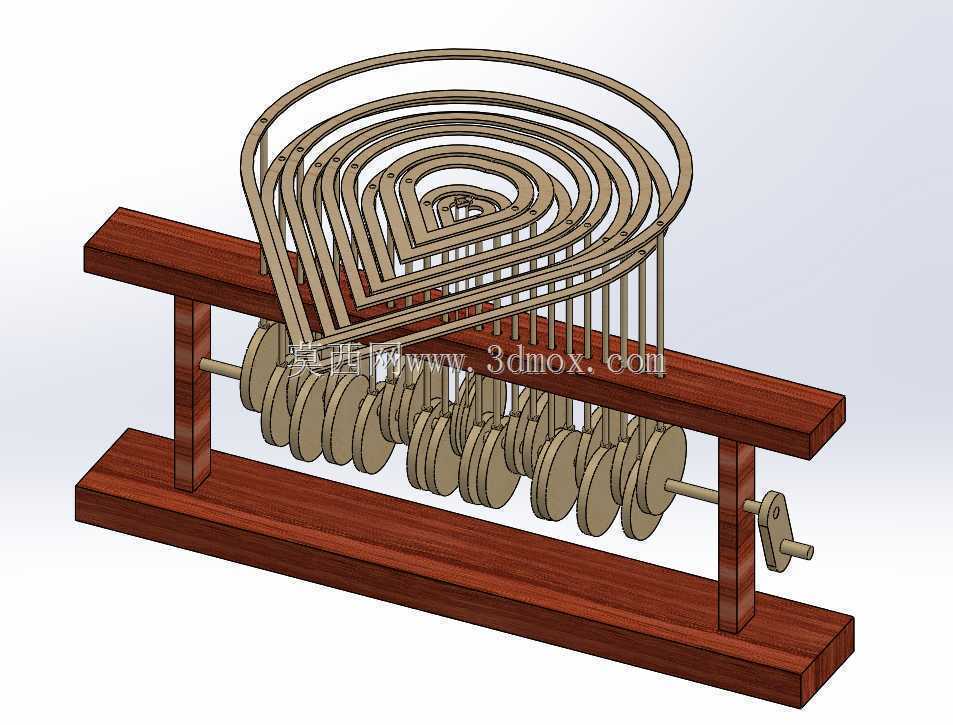

　　结构支撑部分采用双层木质机架设计，上下两层平行的木质横梁作为从动杆的导向支撑，横梁上对应每根从动杆的位置加工有导向孔，约束从动杆只能做竖直方向的直线运动，避免运动过程中出现卡滞或偏斜；传动轴通过两端的支撑座固定在下层机架上方，凸轮组与轴之间采用键连接或过盈配合保证同步转动，轴的一端延伸出机架外侧设置手摇柄，可通过手动输入动力驱动整套机构运转，也可外接低速减速电机实现自动连续运行。

　　从安装边界来看，整套装置的占地尺寸适配常规桌面摆放需求，机架底部做平整处理保证放置稳定性，从动杆的运动行程经过严格核算，最大抬升高度不会超出上层横梁的导向范围，最低下落位置也不会与凸轮组或传动轴发生干涉；凸轮与从动杆的接触端设计为圆弧过渡，减少运动过程中的摩擦阻力，长时间运转也不会出现明显的磨损卡滞。

　　在功能特性上，这套装置不需要复杂的电控系统，纯机械结构即可实现预设的轨迹输出，运动过程平稳无冲击，每一片凸轮的轮廓都经过运动仿真验证，保证所有从动杆的运动节奏匹配，不会出现轨迹错位的情况；木质的机架结构既降低了整体重量，也具备更好的外观质感，适配展示类场景的视觉需求，区别于全金属的工业演示设备，更贴近文创展示的风格定位。对于机械原理教学而言，这套装置可以直观展示凸轮机构的设计逻辑：即从动件的运动规律完全由凸轮轮廓决定，通过拆解单片凸轮的轮廓与对应从动杆的运动关系，能帮助学习者快速掌握凸轮轮廓曲线的设计方法，理解离散点拟合轮廓的工程思路，也能为同类轨迹生成类机械装置的设计提供参考，比如异形轨迹演示机构、动态艺术雕塑的传动结构设计，都可以借鉴这种多凸轮同轴驱动多从动件的结构方案。
