24英寸规格通风系统百叶风口设计

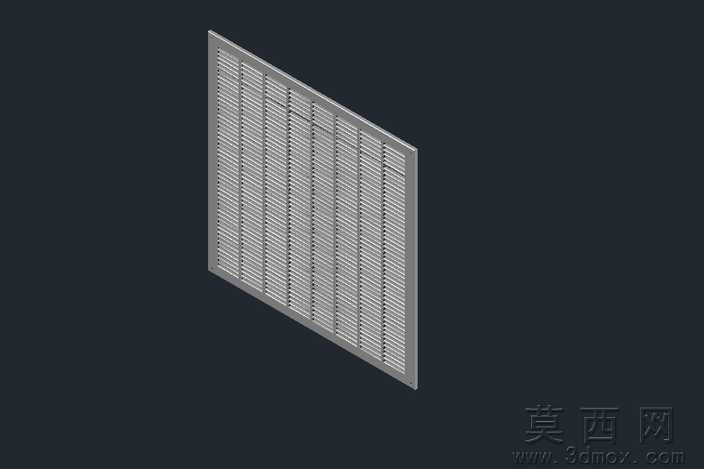

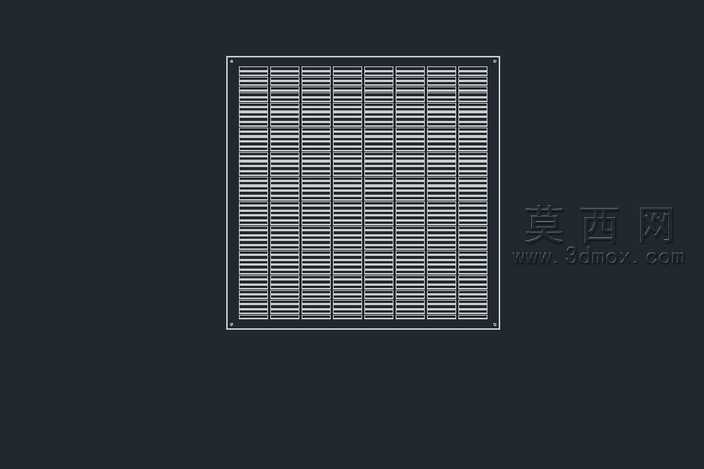

本作品为适配24英寸安装规格的通风系统百叶风口三维建模成果，建模过程中首先依据实际安装需求确定基准尺寸，明确风口开孔的标称规格为24英寸×24英寸，实际外轮廓安装尺寸为26.5英寸×26.5英寸，预留出安装固定所需的边框余量，保证后续实际安装时的适配性。建模阶段采用参数化设计思路，先构建整体矩形外框结构，外框采用等厚度的实体边框设计，边框内侧设置均匀排布的百叶叶片安装卡槽，卡槽间距经过精准计算，保证每一片百叶叶片安装后保持统一的倾斜角度，既能够保障通风气流的顺畅通过，又可以实现阻挡外部杂物进入通风管道的作用。叶片部分采用等宽的薄型长条结构，每一片叶片的两端都设置有与卡槽匹配的定位凸台，装配时可直接卡入外框卡槽完成固定，无需额外的连接件，简化了整体结构的装配流程。材质设置上，外框与叶片均采用常见的通风口金属材质，表面赋予哑光银灰色的金属质感，还原实际产品的视觉效果，渲染阶段采用深色背景突出风口的结构细节，通过柔和的侧光照射展现叶片的排列层次与边框的厚度结构，让整体模型的结构展示更加清晰直观。设计过程中充分考虑通风口的实际使用场景，叶片的倾斜角度经过反复调整，在保证通风效率的同时，避免外部视线直接穿透风口看到内部管道结构，兼顾功能性与美观性。整体模型的结构完全按照实际生产的通风口产品进行还原，所有尺寸参数都经过校准，可直接用于后续的生产加工参考、安装场景模拟或者通风系统的整体装配演示，模型的各个部件都为独立可编辑的实体结构，方便后续根据不同的安装需求调整尺寸参数，适配不同规格的通风系统安装要求。
