全向移动麦克纳姆轮结构设计

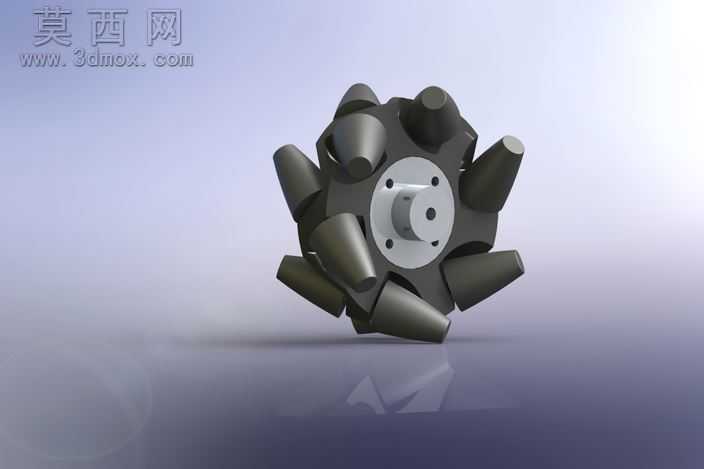

本作品为麦克纳姆轮的三维结构设计，建模过程中首先基于麦克纳姆轮的全向移动原理进行整体方案规划，确定轮体的基础尺寸参数与辊子排布角度，保证轮体在运转时能够通过多个辊子的差速配合实现任意方向的平移、旋转动作。建模阶段先构建中心轮毂的基体结构，轮毂中心设置与驱动轴配合的安装孔位，孔周均匀分布螺栓连接孔，用于和驱动输出端实现稳固连接，轮毂外圈设计有与辊子支架适配的安装定位面，保证每一组辊子的安装角度精准控制在45度，确保轮体受力均匀、运动轨迹可控。辊子部分采用鼓形轮廓设计，建模时逐一绘制每个辊子的支撑轴与外覆接触层结构，所有辊子沿轮毂圆周方向交错排布，相邻辊子的轮廓在轮体轴向投影上无缝衔接，避免轮体滚动时出现悬空卡顿的问题。材质分配上，中心轮毂选用金属材质模拟铝合金加工件的质感，表面做哑光金属处理，体现机械加工件的精密质感；辊子外覆层选用高摩擦系数的橡胶材质，表面做细微的纹理处理，既还原真实麦克纳姆轮的接触特性，也通过材质差异区分不同功能部件。渲染阶段采用柔和的侧上方打光，突出轮体的立体结构与各部件的装配关系，背景选用渐变浅色调，将视觉焦点集中在轮体本身，同时通过阴影效果体现轮体的空间立体感。设计过程中充分考虑了部件的装配合理性，所有连接位置的尺寸都经过公差适配校验，既保证整体结构的强度，也兼顾了实际加工生产的可行性，辊子与轮毂的连接支架做了轻量化处理，在保证结构刚性的前提下降低轮体整体重量，提升动态响应性能。整个模型完整还原了麦克纳姆轮的核心结构特征，各部件的装配关系清晰明确，可用于全向移动平台的结构验证、运动仿真以及相关教学演示场景。
