槽式太阳能集热抛物面聚光发电装置

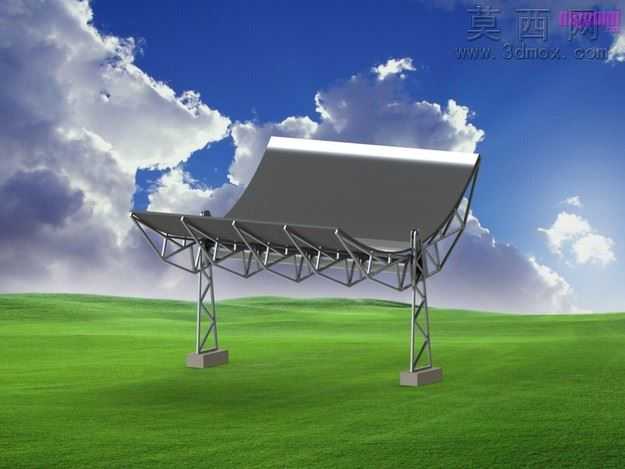

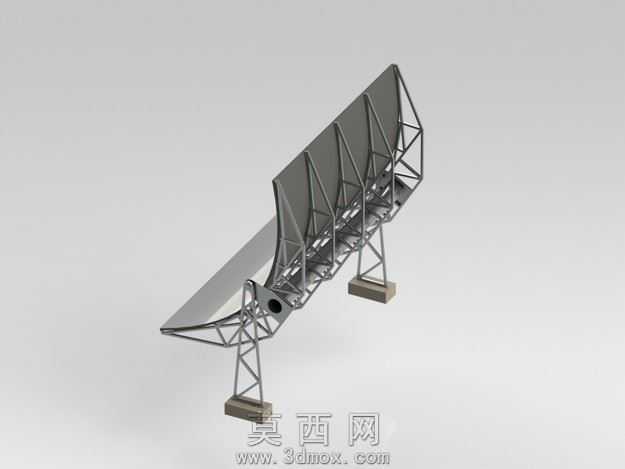

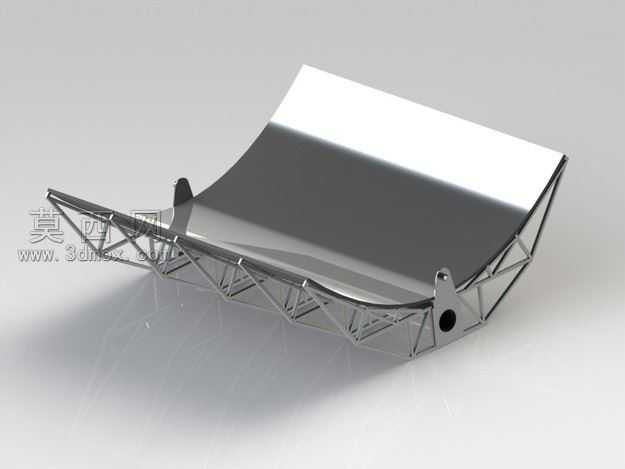

本模型为槽式太阳能集热抛物面聚光发电核心组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循槽式光热发电设备的实际工程比例，对聚光镜面、支撑桁架、转动连接端等核心部件进行了精细化的特征还原。模型的抛物反光曲面部分通过样条曲线拟合生成精准的抛物面轮廓，保证曲面的聚光精度符合光学设计要求，曲面建模完成后通过曲率分析工具反复校验曲面平滑度，避免出现曲率突变影响聚光效率的问题。支撑桁架部分采用空间桁架结构设计，通过三维软件的焊件模块生成标准型材构件，对每一处杆件的连接节点、支撑点位都做了细节还原，既保证桁架结构对抛物镜面的稳定支撑，也还原了实际工程中桁架轻量化的设计特点。模型的转动连接端设置了铰接结构与安装定位孔，还原了集热装置可追日转动的结构特性，方便后续在装配环境中进行转动角度模拟、运动干涉检查。材质渲染阶段，抛物反光镜面赋予高反射率的金属镜面材质，调整材质的反射粗糙度参数，还原镜面高反光、低漫反射的光学特性；支撑桁架赋予哑光银灰色金属材质，模拟钢结构型材的表面质感；铰接部件赋予深灰色金属材质，区分不同构件的材质属性，渲染时采用柔和的环境光搭配主光源，突出曲面的反光特性与桁架的结构层次感，整体渲染效果清晰展现装置的结构组成与外观特点。设计思路上围绕槽式光热集热的核心功能展开，在保证聚光曲面精度的前提下优化支撑结构的受力分布，通过参数化建模方式方便后续对镜面尺寸、桁架规格进行调整适配不同的发电功率需求，模型各部件均为独立可编辑的特征，支持后续的结构仿真、工程图导出等二次开发操作，完整还原了槽式太阳能集热装置的核心结构特点。
