小型内燃机散热式气缸盖结构设计

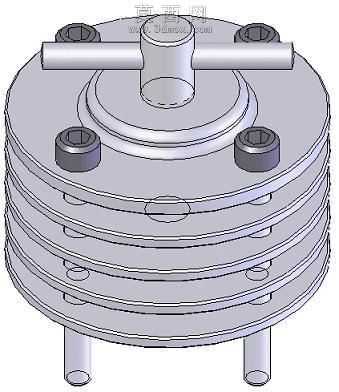

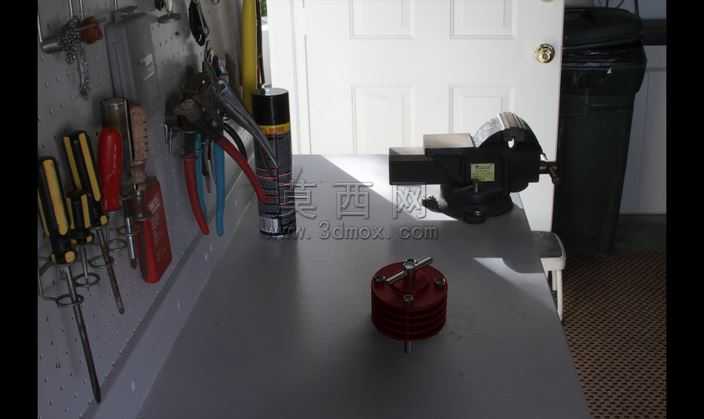

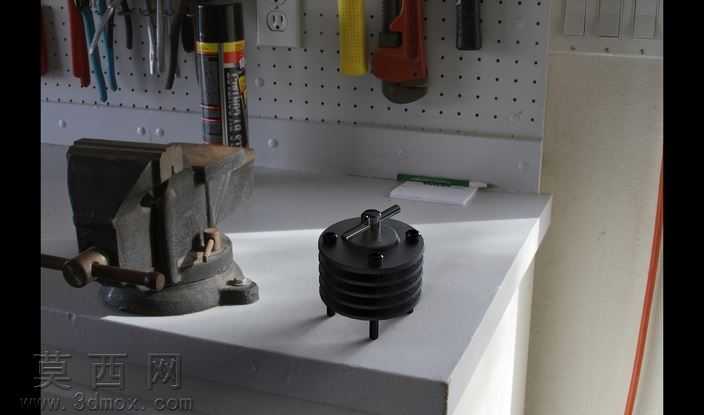

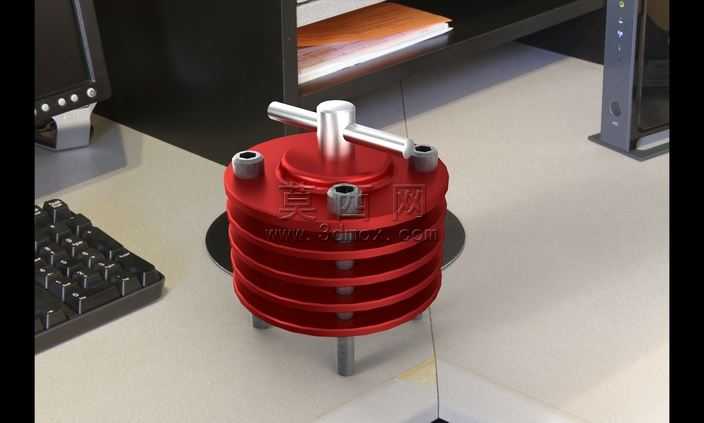

本作品为小型内燃机配套的气缸盖三维建模设计，整体采用分层堆叠的散热鳍片结构作为主体造型，建模阶段通过参数化特征绘制逐层对齐的环形散热肋，每一层肋片的厚度、间距均按照小型风冷发动机的散热需求设定，保证气缸工作时热量能够通过大面积的鳍片快速散出，避免缸内温度过高影响压缩冲程效率。模型顶部设置了三个均匀分布的安装孔位，用于和气缸套、缸体部分通过螺栓紧固连接，孔位的同轴度、端面平面度均在建模时做了公差约束，保证装配后密封性能达标，不会出现缸压泄漏的问题。顶部中心位置设置了摇杆式操作结构，用于模拟气门调节或者缸压释放的操作动作，结构下方对应设置了气门安装的避让空腔，预留了火花塞、喷油组件的安装位置。模型底部伸出的定位柱用于和活塞组件做装配定位，对应伊比活塞的安装尺寸做了适配，保证活塞上行压缩时能够和缸盖燃烧室完美贴合，形成密闭的压缩空间。材质渲染阶段，主体散热鳍片部分采用了耐高温的红色金属烤漆材质，还原小型航模发动机缸盖的经典外观质感，顶部操作杆、安装孔衬套、底部定位柱分别采用抛光不锈钢、哑光金属灰的材质区分，通过光影渲染突出鳍片的层叠立体感，以及金属部件的加工质感。设计过程中兼顾了自由飞航模、小型固定翼无人机用发动机的使用需求，整体结构紧凑，散热面积充足，装配关系清晰，既可以作为小型内燃机原理教学的演示模型，也可以用于3D打印制作实物样机，验证小型压缩式发动机的缸盖结构合理性，建模过程中所有特征均做了参数化关联，后续可以根据不同排量的气缸尺寸快速调整缸盖直径、鳍片层数、安装孔位间距等参数，适配不同规格的小型发动机设计需求。
