铃木V斯特罗姆650摩托车橇板结构设计

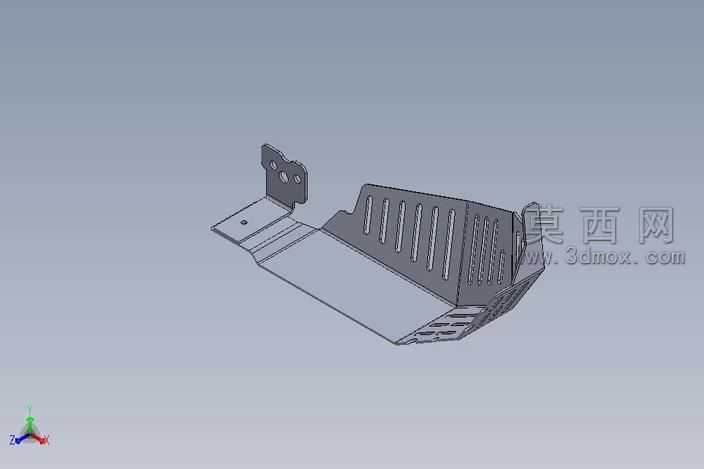

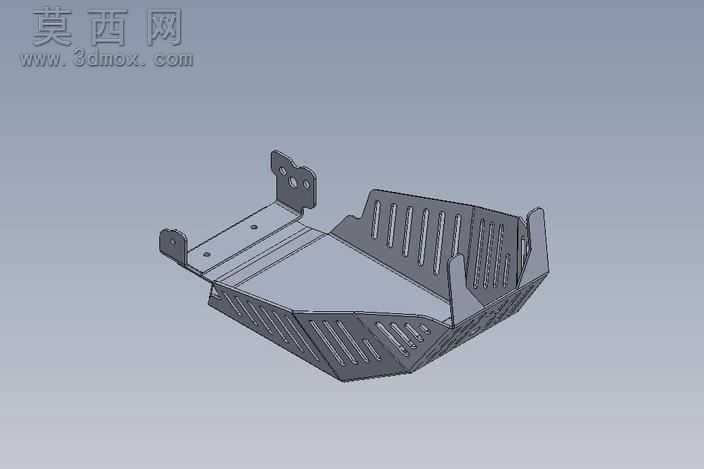

该模型为适配铃木V-斯特罗姆650车型2004至2011年款的摩托车橇板，采用三维参数化建模方式完成全结构构建，建模过程中严格匹配车型底盘安装点位尺寸，保证装配公差控制在合理范围内。整体结构采用钣金类零件设计思路，主体为一体冲压成型的槽型护板结构，边缘设置多道弯折加强筋，板面均匀分布长条状镂空散热槽，既可以降低部件自重，也能在车辆行驶过程中引导气流穿过，带走发动机底部散发的热量，同时避免行驶中卷起的碎石、泥水直接冲击发动机油底壳与底盘管线。模型两侧延伸出带安装孔的固定支耳，支耳处做了加厚翻边处理，对应原车底盘的螺栓安装位，无需额外改装即可直接对位安装，支耳与主体护板之间采用圆弧过渡结构，避免应力集中导致的受力断裂问题。建模阶段对钣金折弯系数、展开尺寸做了精准计算，所有弯折圆角均匹配实际冲压工艺要求，可直接导出工程图用于生产下料。材质设定上主体采用高强度铝合金板材，表面做阳极氧化处理，兼顾轻量化与抗冲击耐磨性能，固定支耳位置预留了橡胶缓冲垫安装位，可过滤行驶过程中产生的振动，避免金属硬连接产生的异响与松动。设计过程中充分考虑越野骑行场景的使用需求，护板前部做了上翘的导角造型，能够在车辆通过起伏路面、障碍物时顺利滑过，避免剐蹭卡滞，整体造型贴合原车底盘线条，不会额外降低车辆通过角，同时兼顾防护实用性与外观协调性。模型完整还原了橇板的所有结构细节，包括安装孔位、加强筋、散热槽、过渡圆角等特征，可用于装配验证、改装方案演示以及生产加工参考。
