多边形变径空气风道组件结构设计

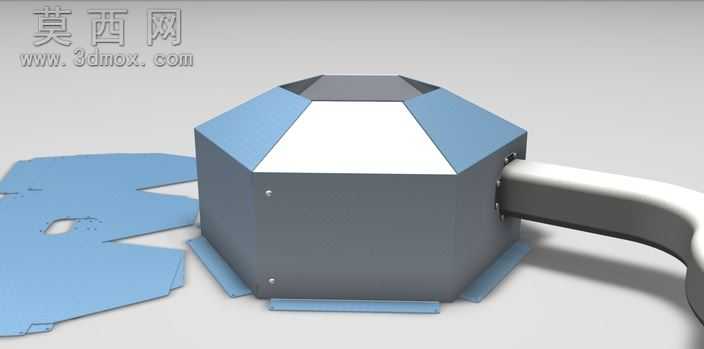

本作品为工业通风系统配套的多边形变径空气风道组件，采用三维参数化建模方式完成全结构设计，建模过程中优先遵循钣金加工工艺逻辑，对主体多面棱台结构、侧接弯管接口、安装固定点位做了全参数化约束，可根据实际通风流量需求快速调整棱台边长、接口管径、整体高度等核心尺寸，无需重新绘制基础特征。渲染阶段采用工业产品可视化标准流程，主体风道外壳赋予哑光冷轧钢材质，还原金属构件表面细微的磨砂颗粒质感，侧接弯管采用哑光浅灰塑粉喷涂材质，底部配套的安装垫片、展开工艺片赋予亮蓝色镀锌钢板材质，通过三点布光方案突出结构棱线与不同部件的材质差异，阴影做柔化处理避免遮挡结构细节。结构设计上，主体采用正八边形棱台腔体结构，相比圆形变径风道更易实现平面钣金折弯加工，每一块侧壁板材均预留了标准折弯余量，相邻板材通过侧边的螺栓孔位实现拼接固定，无需复杂焊接工序即可完成现场组装；侧部接口采用弧形弯管过渡设计，弯管曲率经过流体阻力优化，可有效降低空气流通时的局部风阻，接口与棱台侧壁的连接位置做了外翻边强化处理，提升连接部位的结构强度，避免长期通风振动导致的连接松动。底部设计有外延式安装定位片，定位片上预留了安装固定孔，可直接通过膨胀螺栓将风道组件固定在建筑顶面或设备机架上，定位片与主体侧壁为一体化折弯结构，无需额外焊接固定件。建模过程同步完成了钣金件的展开图绘制，每一块平面板材的展开轮廓、折弯线位置、孔位坐标均在模型中做了对应标记，可直接导出为加工图纸对接数控冲床、折弯机完成生产，无需二次工艺拆解。整体设计兼顾了通风性能、加工便利性、安装便捷性，可适配工业厂房通风、设备排风、新风系统等多种应用场景，模型结构无冗余特征，所有配合面均做了间隙校验，不存在干涉问题，可直接用于工程样机生产或方案展示。
