19寸双色多辐条乘用车轮毂结构设计

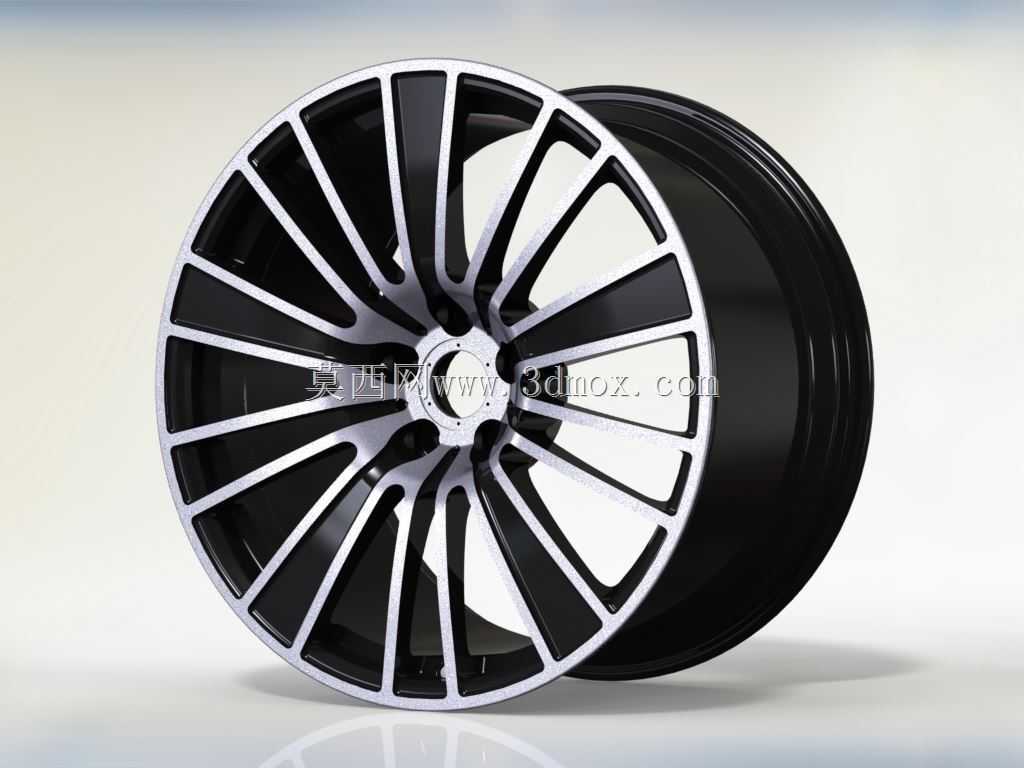

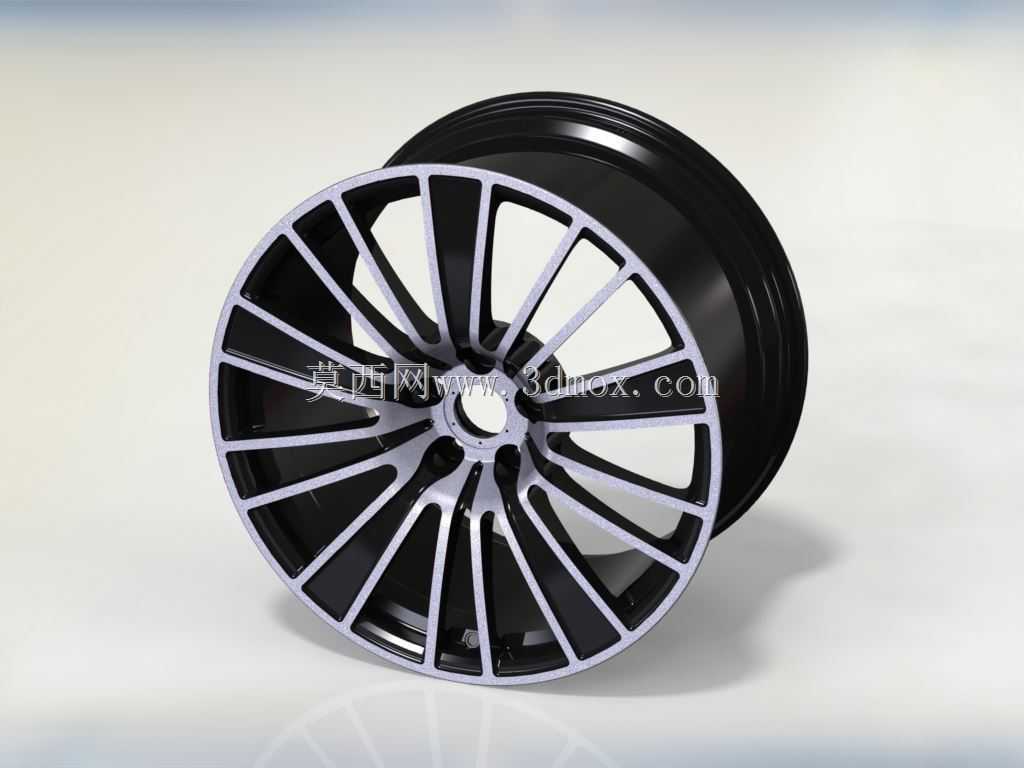

　　这款轮毂的设计首先围绕乘用车改装与配套的实际使用场景展开，日常道路行驶中，轮毂需要同时承载整车簧下质量传递的冲击、制动系统散热需求以及整车外观的视觉协调性，因此在结构设计阶段，首先确定了19英寸的轮辋直径规格，适配多数中型、中大型家用轿车及城市SUV的升级需求，轮辋宽度匹配常规235-255宽度的民用轮胎，避免轮胎安装后出现拉伸或过度鼓出的异常状态。安装边界上，孔位设定为5孔112mm节圆直径，偏距值控制在55mm，中心孔尺寸匹配对应车型的轮毂轴头规格，安装面的加工精度预留了0.02mm的平面度公差，保证轮毂装车后与轴头完全贴合，避免高速行驶时出现车轮抖动的问题。轮辐的设计采用了双色交错的多辐条结构，每一组辐条都做了变截面处理，

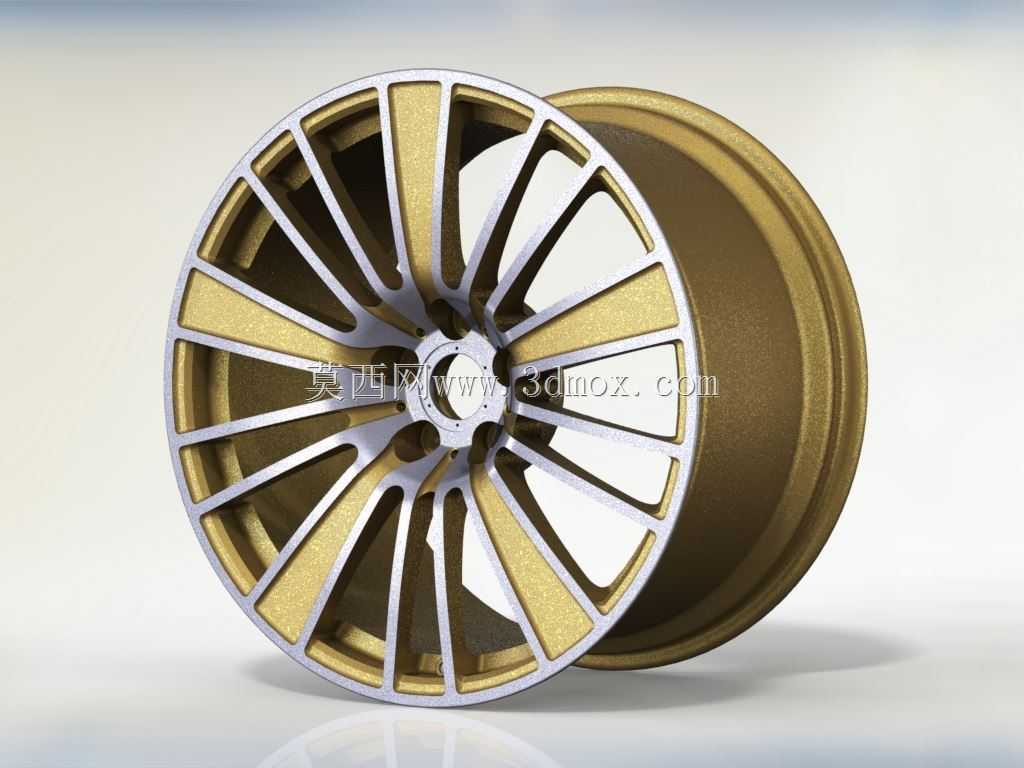

　　靠近轮心的安装座位置辐条厚度更大，向轮辋边缘延伸时逐步收窄，这种结构一方面可以在保证整体结构强度的前提下，尽可能削减簧下质量，降低悬架的往复运动惯性，提升车辆的操控响应速度，另一方面，辐条之间的镂空间隙经过反复校核，预留了足够的制动卡钳避让空间，即使是大四活塞的改装制动卡钳，装车后也不会与轮辐内侧发生运动干涉。表面处理上采用了亮黑与金色撞色的设计，轮辐正面的金色切削面做了高光处理，轮辋边缘与辐条侧面做哑光黑涂装，既满足改装用户对外观个性化的需求，也能在日常使用中降低小剐蹭带来的外观损伤辨识度。轮辋的胎圈座位置严格按照乘用车轮辋的行业标准设计，保留了标准的胎圈卡槽结构，保证轮胎充气后胎圈能够牢固卡入卡槽，

　　即使在低胎压行驶或者快速过弯产生大侧向力的工况下，也不会出现轮胎脱圈的风险。轮心的安装座位置设计了加厚的凸台结构，分散螺栓紧固时的压应力，避免长期使用后安装孔出现应力变形，气门嘴的安装位置选在两组辐条之间的轮辋凹陷处，既不会影响动平衡的配重块粘贴，也能避免充气时操作被辐条遮挡。在结构强度校核阶段，针对径向冲击、弯曲疲劳、13度冲击三项常规轮毂测试工况做了结构优化，辐条与轮辋的连接位置做了圆弧过渡处理，消除应力集中点，避免车辆通过坑洼路面时，冲击载荷直接作用在连接焊缝位置导致开裂。实际装车适配中，这款轮毂的偏距设定能够保证车轮装车后与翼子板基本齐平，不会出现轮距过度加宽导致轮胎蹭翼子板的问题，也不会因为偏距过大导致车轮向内缩进，

　　影响整车的视觉效果与转向时的轮胎避让空间。轮辐的镂空结构同时兼顾了制动散热需求，车辆连续制动产生的热量可以通过辐条间隙快速随气流排出，降低制动系统的热衰减幅度，提升山路行驶或者频繁制动工况下的制动安全性。轮辋的轮缘位置做了加厚处理，日常路边停车时即使轻微蹭到路肩，也不容易出现轮缘变形导致的轮胎漏气问题，降低日常使用的维护成本。
