钢管桁架式赛车防滚承载车架结构

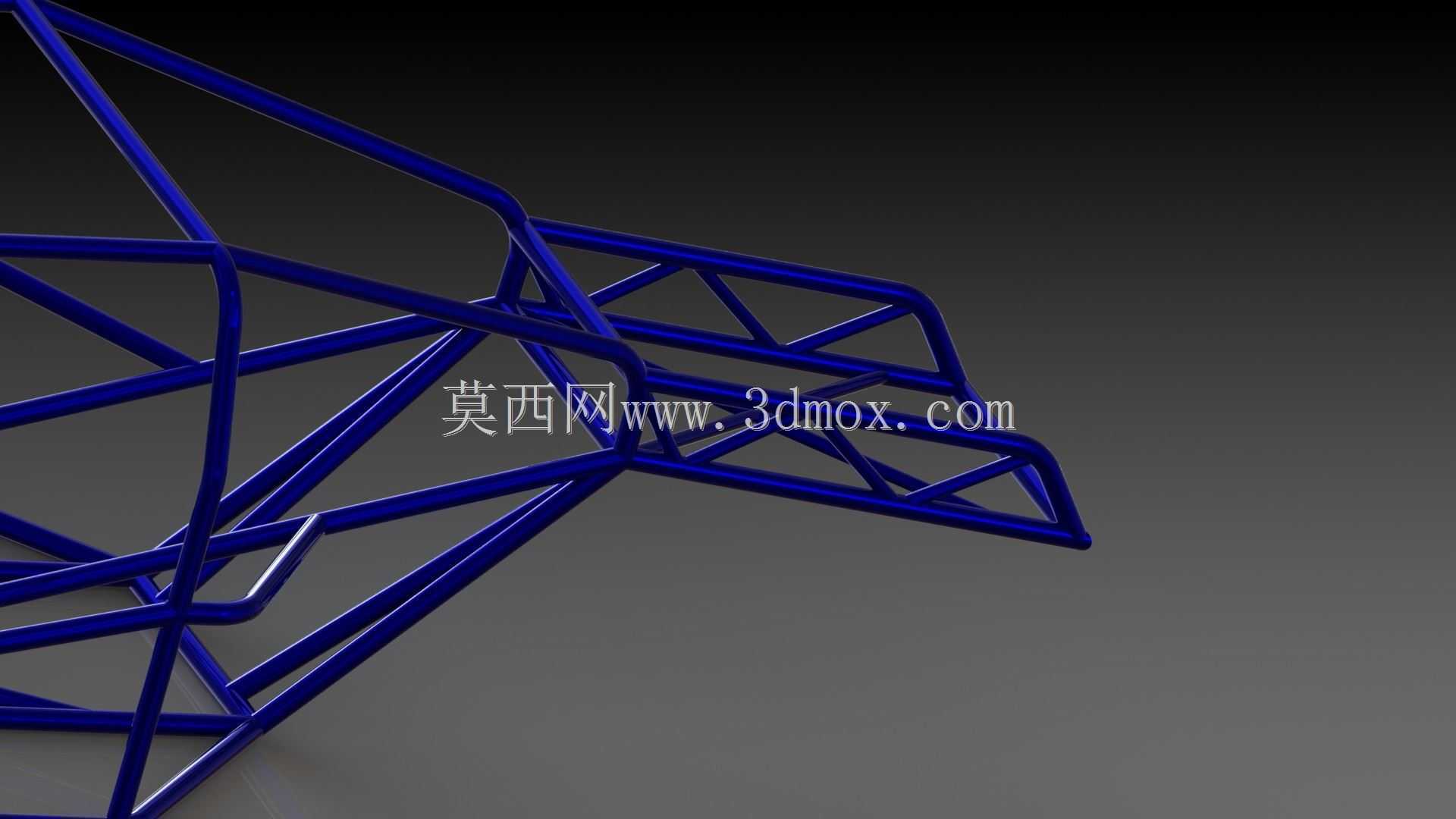

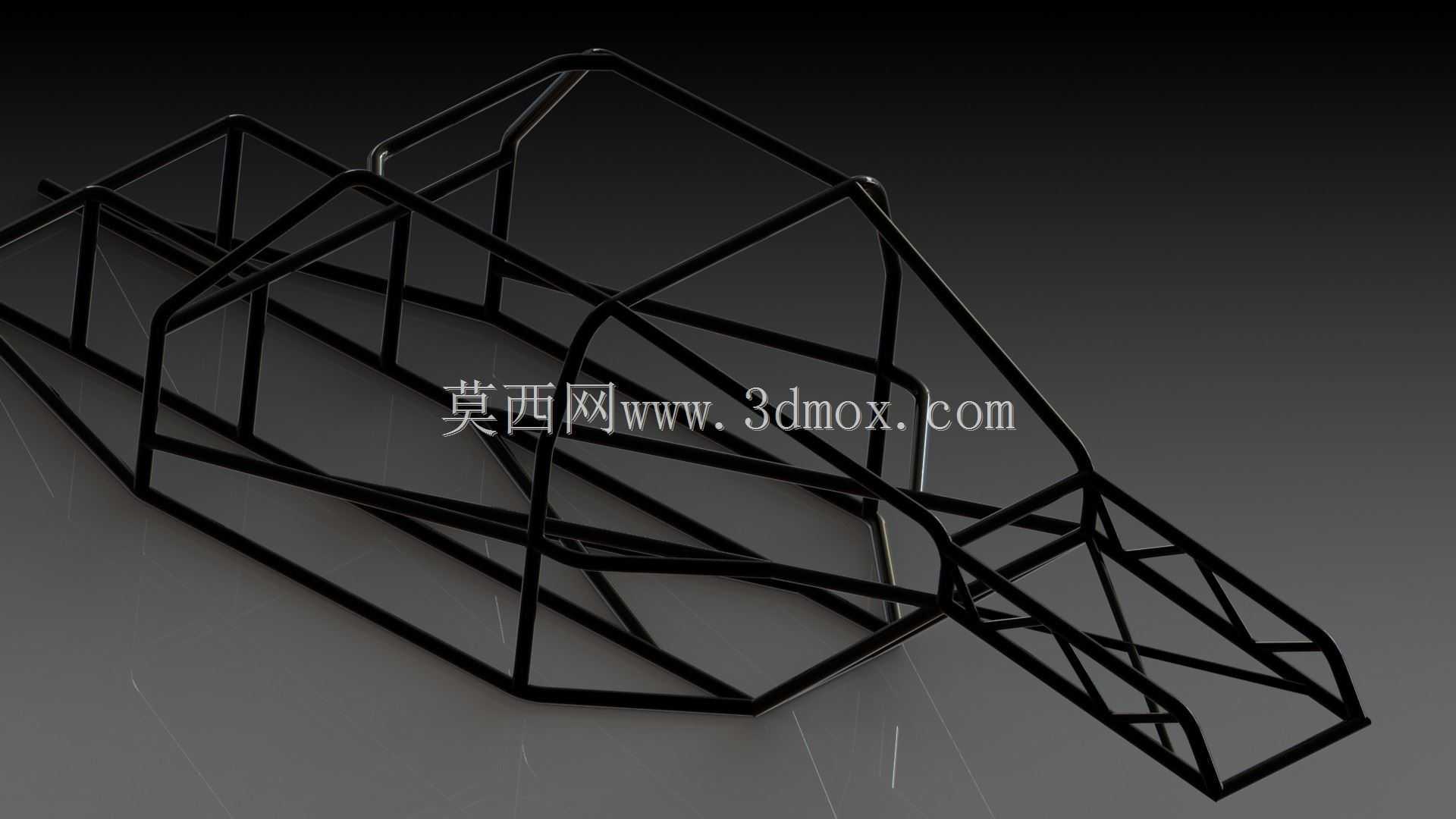

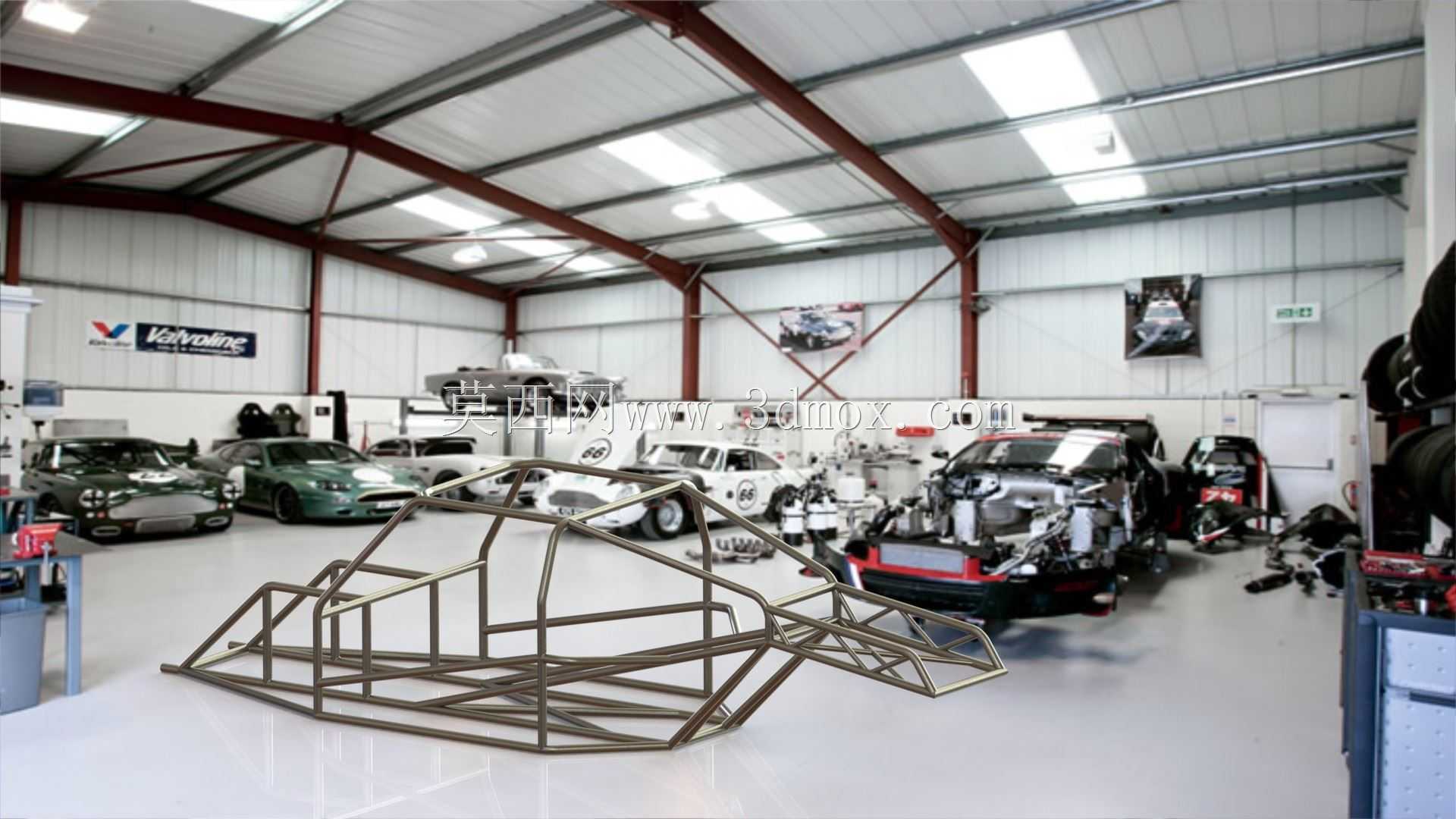

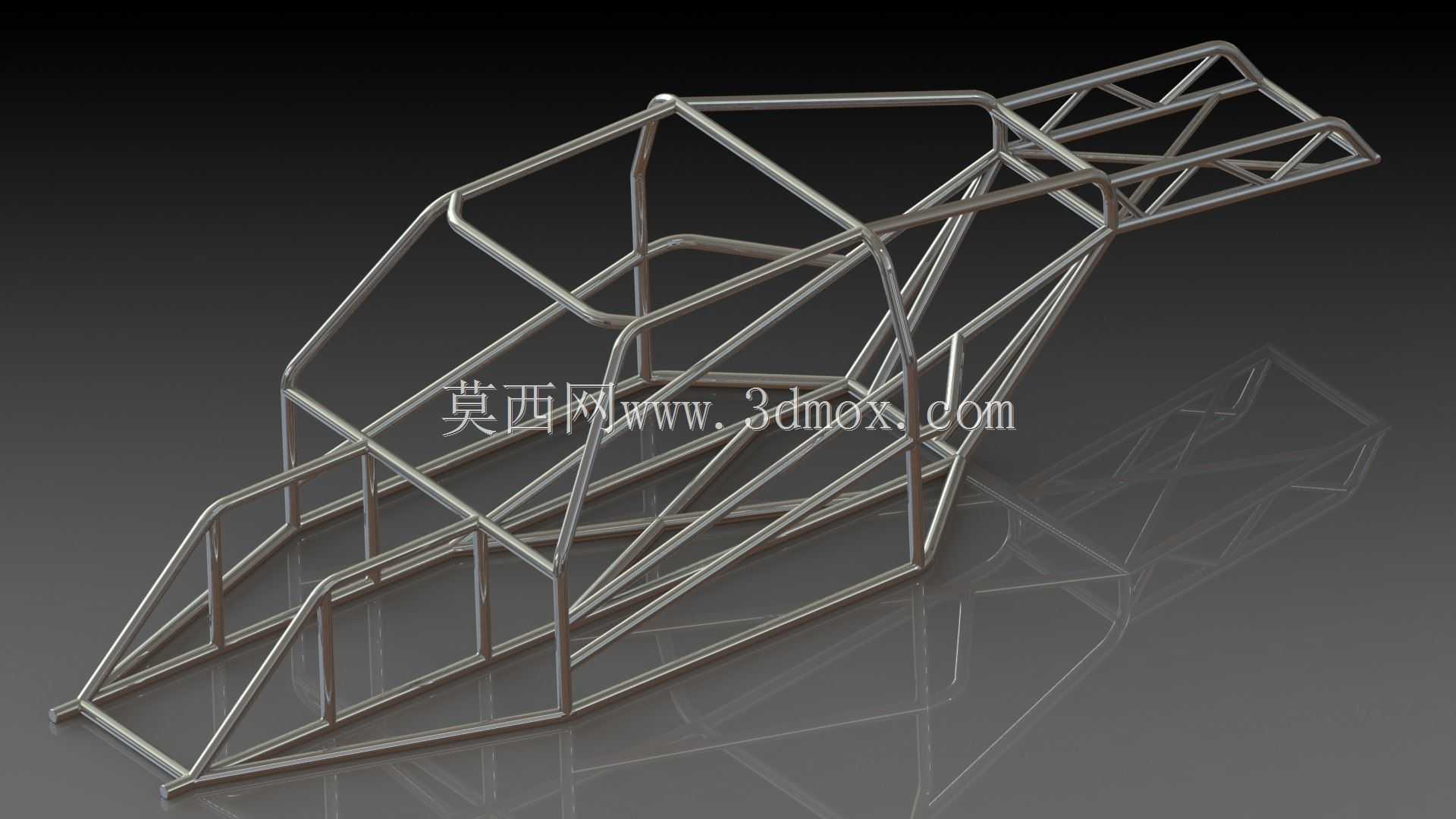

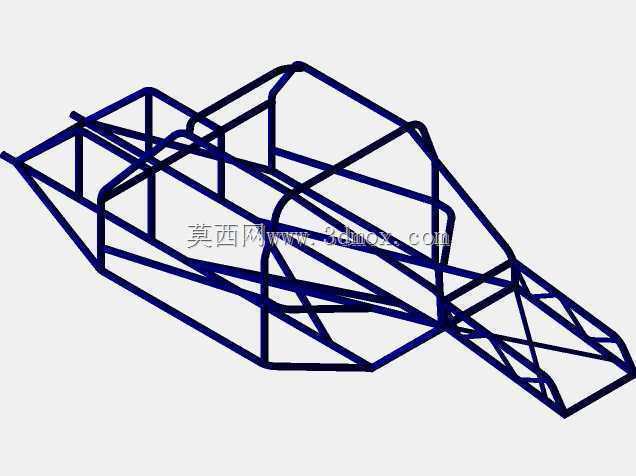

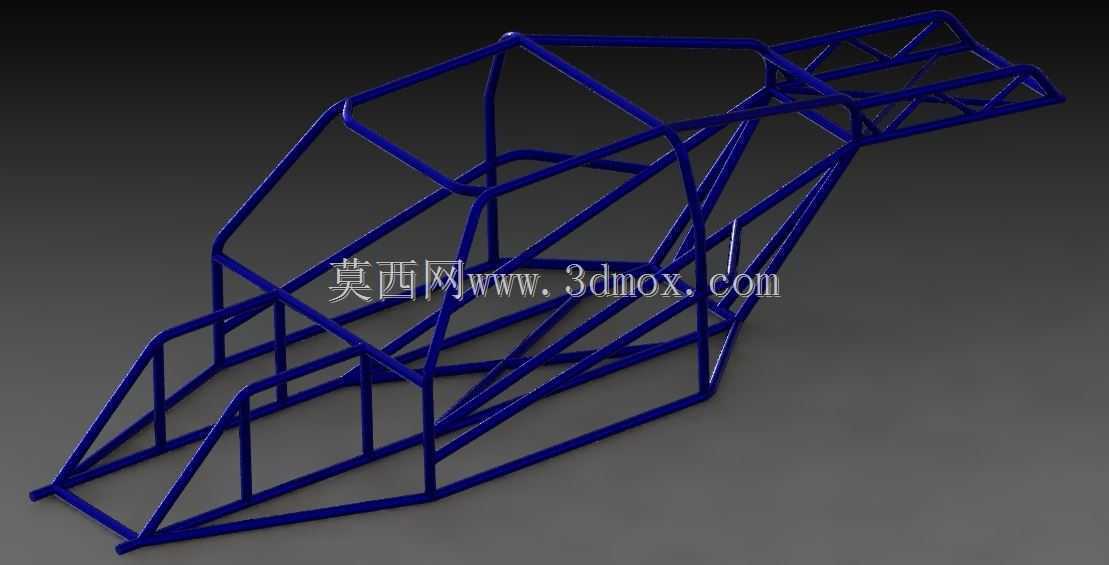

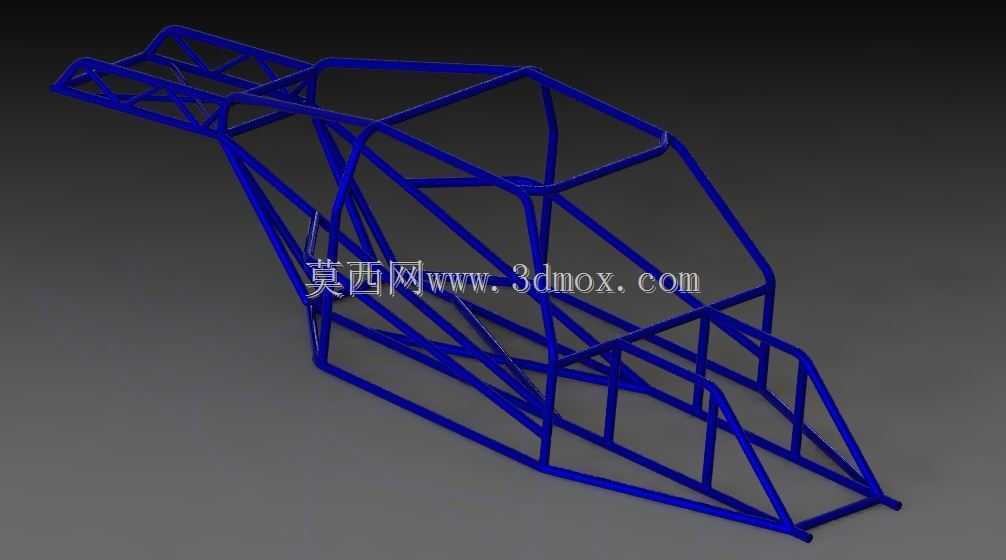

　　这套空间桁架式车架是场地竞速类赛车的核心承载基体，完全区别于民用乘用车的承载式车身结构，所有受力路径均通过冷拔无缝合金钢管的空间排布实现，没有额外的冲压蒙皮参与主承力，整套结构直接承担动力总成、悬架系统、转向机构、燃油供给单元以及驾乘人员的全部载荷，同时在车辆发生翻滚、侧向碰撞、正面撞击时为舱内人员提供刚性生存空间，是越野拉力赛、场地漂移赛、初级方程式类赛车普遍采用的结构形式。从结构设计逻辑来看，整套车架的管材排布完全遵循力流最短传递原则，前部桁架区域预留了动力总成的安装硬点，发动机与变速箱的悬置支座直接焊接在对应位置的钢管节点上，避免额外的悬臂结构带来的应力集中；前部缓冲区的管材采用渐进式溃缩的排布角度，

　　在发生正面碰撞时能够通过管材的有序弯折吸收冲击能量，避免冲击力直接传递到驾乘舱区域。中部驾乘舱的环形防滚结构是整套车架的刚性核心，主防滚环、侧边防撞杠、顶部横向支撑、斜向加强撑共同构成了封闭的笼式结构，即使车辆发生多次翻滚，该区域的变形量也能控制在极小范围内，保证驾乘人员的头部、躯干有足够的生存空间，同时该区域预留了安全带安装点、座椅固定支座、方向盘转向柱的安装位，所有安装点均设置了双层加强垫片，避免交变载荷下安装位出现开裂。后部桁架区域主要承担后悬架、差速器、燃油箱的安装载荷，后悬的摇臂安装点、减震器上支座均直接集成在桁架节点上，管材的角度完全匹配后悬架的运动行程，避免悬架跳动过程中与车架结构发生运动干涉。从安装边界来看，

　　整套车架的宽度控制在常规赛事规则要求的1800mm以内，轴距根据赛事等级可在2200mm到2600mm区间调整，前部的防撞结构突出前轮安装点300mm以上，满足赛事安全规范的缓冲区长度要求，后部的燃油箱安装区域设置了额外的斜向撑杆，避免追尾事故中燃油箱受到挤压。所有管材的连接位置均采用相贯线焊接结构，每根钢管的端部都切割出与对接管材完全贴合的弧形坡口，焊接时采用满焊工艺，焊缝高度不低于管材壁厚的0.8倍，在应力集中的节点位置额外增加三角形加强片，避免长期承受交变载荷时出现焊缝开裂的问题。在实际赛事应用场景中，这类桁架式车架相比一体式冲压车身有更强的可修复性，赛事过程中如果发生局部碰撞变形，

　　只需要切割更换对应位置的钢管即可快速完成修复，不需要整体更换车身，能够大幅降低赛事运维成本；同时整套车架的自重可以控制在80kg以内，相比同强度的冲压钢制车身减重超过40%，能够有效降低整车整备质量，提升赛车的动力响应与操控灵活性。设计过程中需要重点关注不同区域的管材选型，主承力环、防滚结构采用壁厚3mm以上的4130合金钢管，缓冲区、辅助支撑区域采用壁厚2mm的同材质管材，在保证结构强度的前提下尽可能控制自重，同时所有管材的排布都要避开驾乘人员的肢体活动范围，方向盘、踏板、换挡机构的操作空间预留充足，不会出现操作过程中肢体与车架干涉的问题。另外车架的底部设置了多个千斤顶支撑点与拖车钩安装位，满足赛事过程中的快速维修、救援需求，悬架安装点的位置精度控制在0.5mm以内，保证四轮定位参数的准确性，避免长期行驶过程中出现轮胎异常磨损、操控跑偏的问题。
