模块化嵌套式公共空间分类收纳桶结构设计

　　这款嵌套式收纳桶的结构设计，最初是针对写字楼公共区域、商圈步行通道这类高频使用场景做的优化，日常运维里最头疼的几个痛点，在结构层面都做了对应处理。先从安装边界说起，单组桶体落地占用的投影面宽控制在220mm，纵深380mm，整组并排摆放时相邻桶体的侧壁可以完全贴合，不需要预留额外的安装间隙，不管是靠墙面放置还是嵌入走廊的预留置物凹槽，都不会出现尺寸卡滞的问题，底部做了8mm高的一体式围边，不需要额外打膨胀螺栓固定，日常清洁地面时挪动也不会刮花地砖面层。

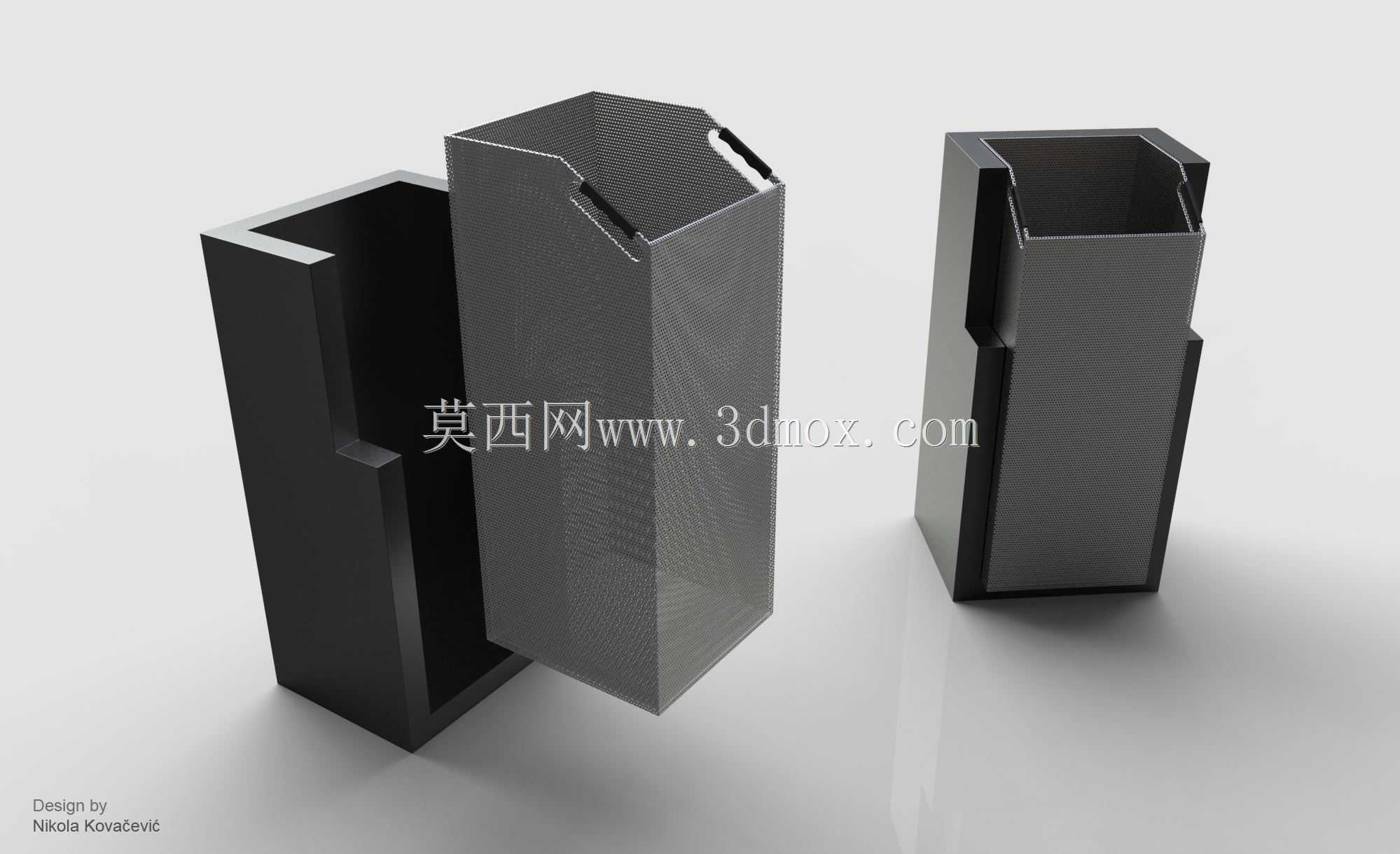

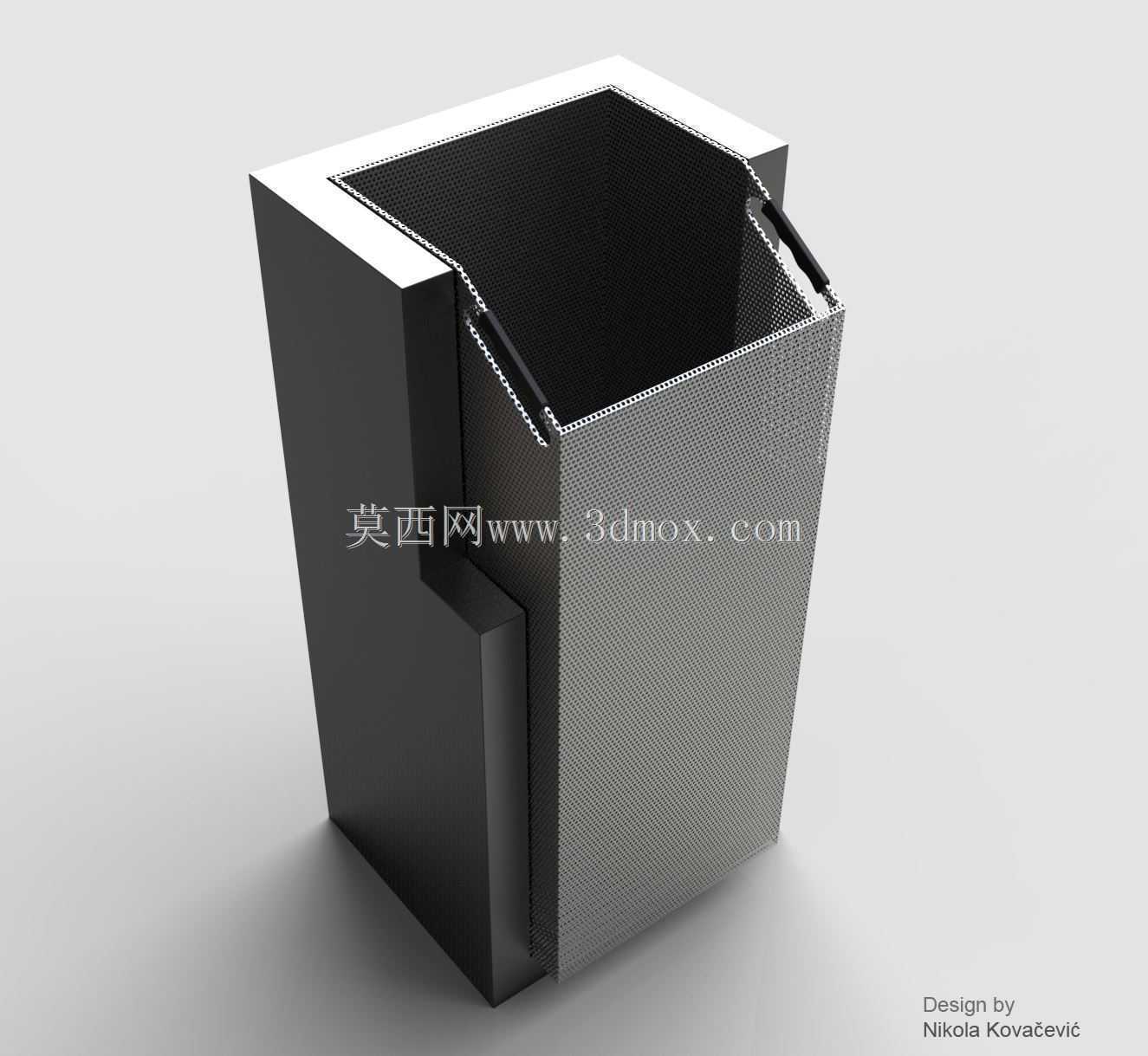

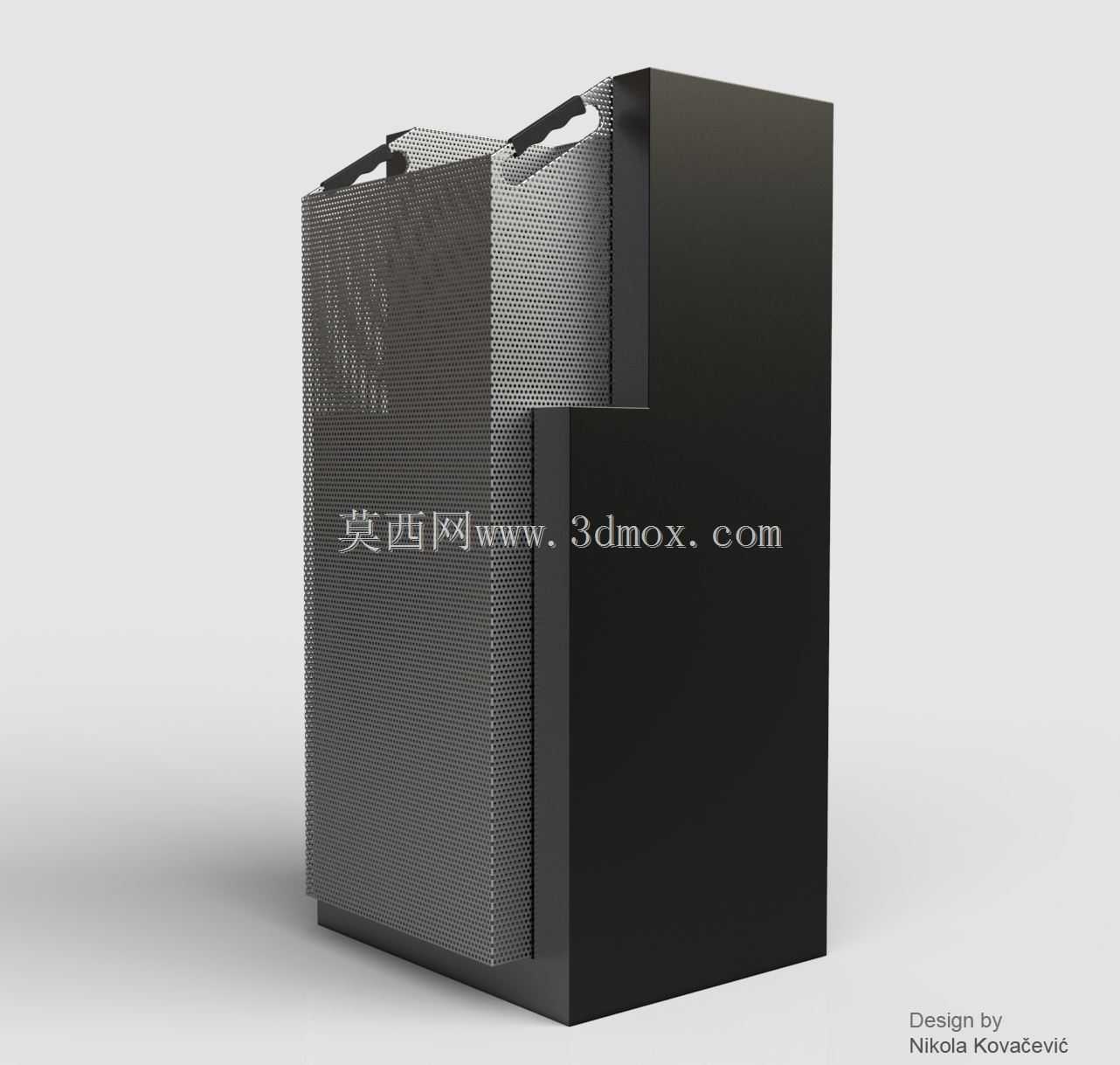

　　结构上采用的是内外双层嵌套的思路，外层是承重的固定外桶，用直壁加单侧内凹的导向槽结构，内桶可以顺着导向槽垂直抽拉，抽拉行程做了120mm的限位，不会因为抽拉力度过大整个内桶滑脱出来。很多公共区域的收纳桶在清运时，保洁人员需要把整个桶提起来倒出内容物，重量大的时候很容易扭伤手腕，这个结构里内桶的顶部做了内收式的抠手位，抽拉时不需要弯腰去够桶底的把手，站着就能把内桶拉出来，倾倒时的受力点在腰部高度，操作姿态更符合人体工程学。外桶的侧壁做了1.5°的微小拔模斜度，不是完全垂直的直壁，一方面是注塑成型时方便脱模，另一方面叠放运输时多个外桶可以互相套叠，能节省60%以上的仓储和运输空间，批量采购配送时的物流成本能压到很低。

　　功能特性上，桶口做了阶梯式的压边结构，常规的垃圾袋套上去之后，袋口可以压在内外桶的阶梯缝隙里，不需要额外的压圈固定，丢投废弃物时不会出现垃圾袋滑落进桶内的情况。桶身的高度设置在650mm，成年人站立丢投废弃物时不需要过度弯腰，也不会因为桶身过高导致视线遮挡，在商圈通道摆放时不会影响行人的通行视线。内桶的底部做了网格状的加强筋，壁厚只需要2mm就能承受15kg的竖向载荷，比同容积的实心壁桶体轻30%左右，保洁人员抽拉清运时的负重更小。外桶的底部预留了3个直径10mm的透水孔，日常清洁冲洗桶身时，内部的积水可以直接从透水孔流到地面，不会在桶底积存发臭，透水孔的位置做了翻边处理，不会因为长期积水腐蚀桶底的接触面。

　　从实际应用的适配性来看，这个结构可以根据使用场景灵活组合，比如写字楼的茶水间可以单组摆放，用来收纳茶叶渣、废弃纸巾；商圈的步行通道可以三组并排，分别对应不同类别的废弃物收纳；甚至写字楼的消防通道转角处，也可以单台放置用来收纳临时产生的垃圾。桶身的外侧壁是完全平整的直面，没有多余的凸起结构，后期可以直接粘贴分类标识，不需要额外做标识安装的支架。导向槽的位置做了2mm的耐磨余量，长期抽拉使用也不会出现槽位磨损导致的内桶晃动问题，内桶和外桶的配合间隙控制在1mm，抽拉时没有明显的旷量，也不会因为间隙过小出现卡滞。

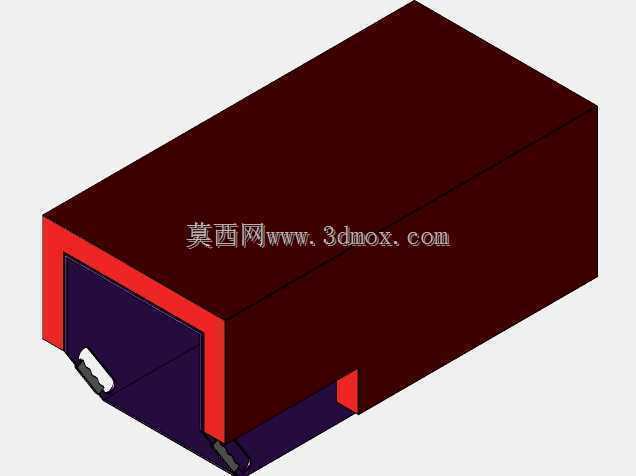

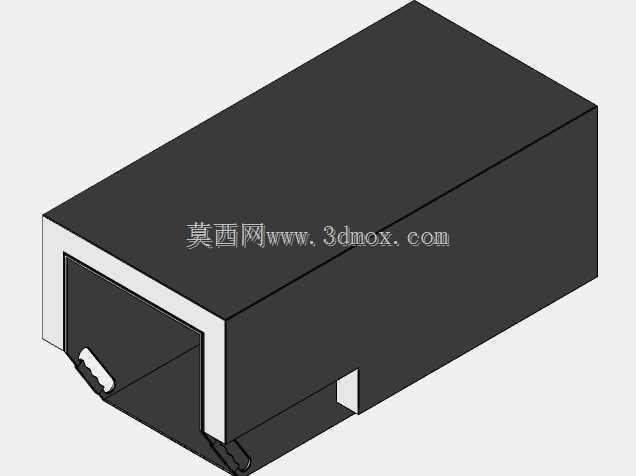

　　很多同类产品在设计时只考虑了静态的容纳功能，忽略了日常运维的操作细节，比如有的桶把手在桶身侧面，清运时需要侧身发力，长期操作很容易造成腰肌劳损；有的桶没有做垃圾袋压边结构，每次换袋都要反复整理袋口，运维效率很低。这款结构在做三维建模时，特意把抽拉的操作路径做了模拟，确保内桶拉出到限位位置时，桶口的高度刚好和保洁人员的手部操作高度匹配，倾倒时不需要把桶举到过高的位置。另外桶身的棱角位置都做了R3的圆角处理，不会因为尖锐的棱角磕碰过往的行人，在人流量大的公共区域使用时安全性更高。

　　从结构强度的仿真结果来看，外桶的侧壁承受水平方向100N的推力时，最大变形量不到0.3mm，日常行人不小心磕碰不会导致桶体倾倒。内桶的满载跌落测试模拟高度是0.8m，落地时加强筋位置的应力远低于材料的屈服强度，不会出现开裂的问题。嵌套结构的另一个优势是，当某个内桶出现损坏时，可以单独更换内桶，不需要更换整个外桶，后期的维护成本更低，对于物业运维方来说，长期使用的备件成本能控制在很低的水平。
