谷物输送导流异形弯接料装置

　　在散粮中转、粮食加工进料、农用收获机械卸粮环节，这类异形导流接料结构的适配性直接决定物料输送的顺畅度，很多现场堵料、撒料的问题，根源都在接料端的流道设计不合理。这套结构的核心功能是承接上游管道输出的谷物物料，通过变径、转向、分流的流道设计，把物料平顺引导至下游的接料设备或者料仓入口，同时预留的侧支口可以对接辅助除尘或者余料回流管路，避免输送过程中谷物飞溅、残留。

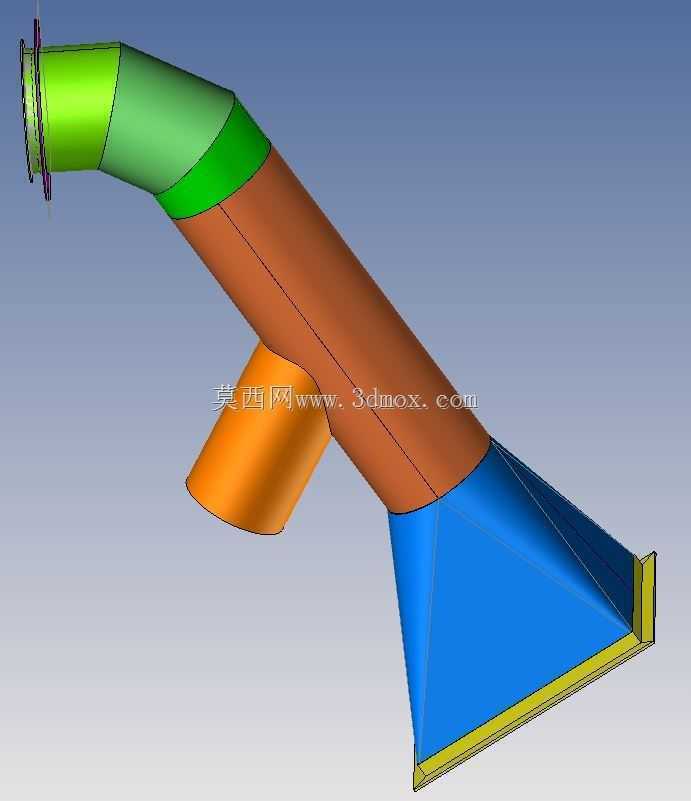

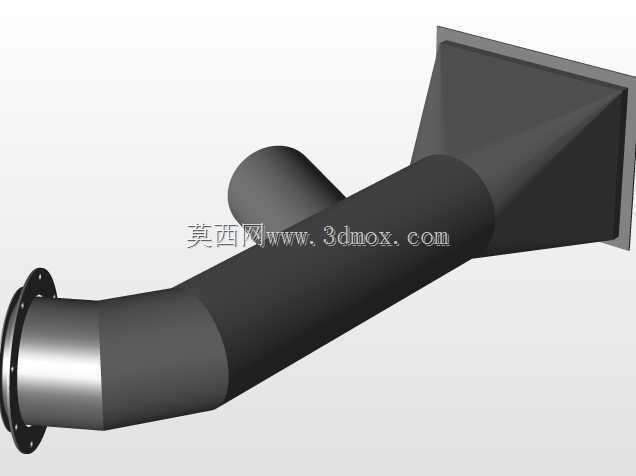

　　从结构设计逻辑来看，整个流道没有采用常规的等径直角弯结构，而是做了多段渐变的曲率过渡：进料端采用带法兰边的圆口结构，法兰端面预留了密封安装位，能直接和上游的出料管道通过快装卡箍或者螺栓紧固对接，安装时需要保证法兰端面的平行度偏差不超过1mm，避免对接处出现缝隙漏料。进料段之后的弯转部分采用了大曲率半径的渐变截面设计，管壁的弯折角度完全贴合谷物的自然流动休止角，避免物料在弯折处堆积堵料，弯段的壁厚根据物料冲刷的位置做了差异化处理，物料直接冲刷的下侧壁厚比上侧厚2mm，提升长期使用的耐磨性能。

　　流道中段设置的侧向斜向支管，角度设计为与主流道呈32度夹角，这个角度是经过物料流动模拟验证的，既不会干扰主流道的谷物输送，又能在需要外接余料回收或者除尘风路时，保证支路的气流或者物料不会出现反流。主流道的末端采用方变圆的渐扩结构，从圆管截面逐步过渡到矩形出料口，出料口的边缘做了外翻的唇边结构，能直接套接帆布软连接或者对接下游设备的进料口，安装边界上，出料口的唇边宽度为15mm，预留的螺栓孔位间距为80mm，适配行业内常规的接料设备接口尺寸。

　　实际应用中，这类结构不需要额外配置动力部件，完全依靠物料自身重力完成导流输送，安装时整体的倾斜角度需要保证在35度以上，确保谷物能依靠自重顺利滑落，不会在管内滞留。结构的所有内壁连接处都做了圆弧过渡处理，没有直角死角，避免谷物残留发霉，不同段的管壁采用不同颜色区分只是建模时的分段标识，实际生产时可以采用一体滚塑或者钣金焊接工艺制作，焊接处需要打磨光滑，不能有凸起的焊疤阻碍物料流动。

　　在设备选型适配时，需要注意进料端的法兰尺寸要和上游出料管道的通径匹配，这套结构的进料通径为120mm，出料矩形口尺寸为220mm*160mm，额定输送能力可以达到每小时18吨小麦或者玉米类颗粒谷物，侧支管的通径为60mm，可根据现场需求选择封闭或者外接管路。安装时的固定点设置在弯段的下部和出料口的两侧，总共三个固定点位，能保证整个结构在物料输送过程中不会出现晃动，固定支架的安装位置需要避开流道的弯折受力点，避免长期受力导致管壁变形。
