雷诺Twingo汽车座椅调节手柄结构设计

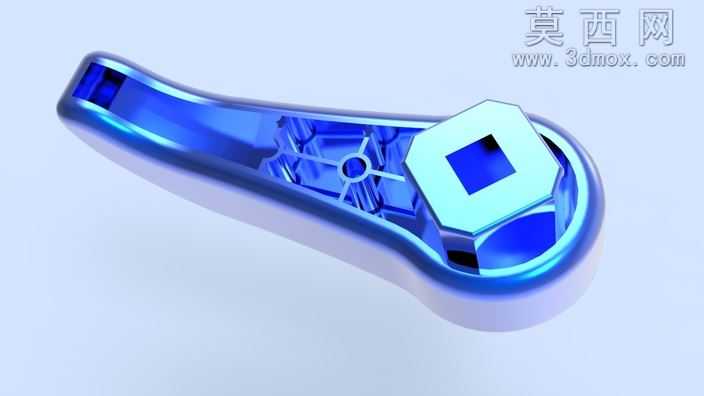

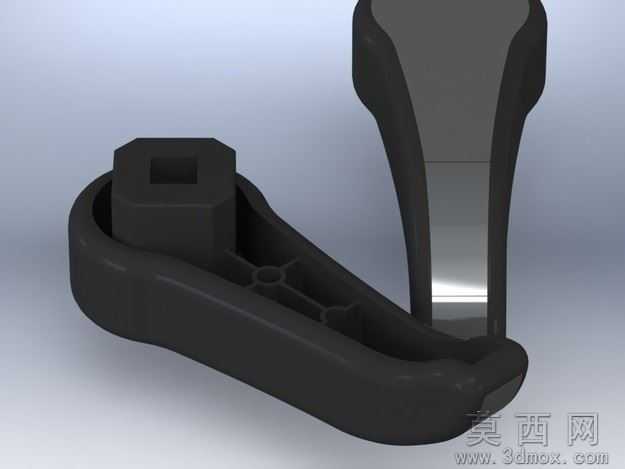

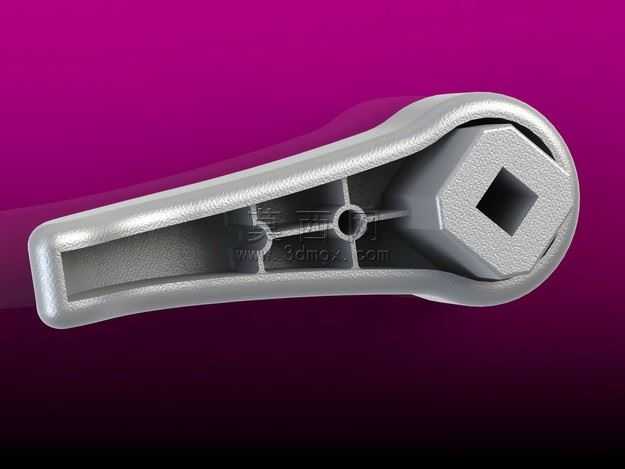

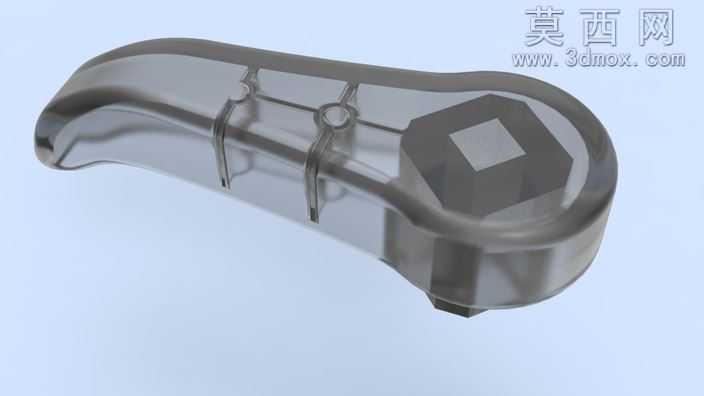

本作品为雷诺Twingo车型配套的座椅调节手柄三维建模成果，建模阶段以实车部件的实测尺寸为基准，采用SolidWorks平台完成全参数化结构搭建，整体造型严格遵循人体工学操控逻辑，兼顾功能实用性与车内内饰的视觉协调性。手柄主体采用流畅的弧形握持轮廓，曲面过渡全程做G2连续处理，握持区域边缘设置了符合手指贴合弧度的圆润倒角，避免日常使用过程中出现硌手问题，同时在手柄表面预留了细微的防滑纹理结构，提升操作时的摩擦力，降低驾乘人员调节座椅时的打滑概率。手柄上端的连接基座采用内六角方孔结构设计，建模时严格匹配座椅调节机构的转轴尺寸公差，方孔内壁设置了均匀的定位卡槽，能够与调节转轴实现精准卡合，保证操作时扭矩传递的稳定性，不会出现空转、滑脱的问题。基座与手柄握持段之间采用渐变式加厚过渡结构，通过有限元受力分析优化了壁厚分布，在保证整体结构强度满足频繁扳动受力需求的前提下，尽可能降低部件整体重量，符合汽车零部件轻量化的设计趋势。材质渲染阶段，手柄主体采用汽车内饰常用的哑光磨砂硬质工程塑料材质，调整材质参数还原PP塑料的低反光、细腻颗粒质感，连接基座部分则采用稍深的同色系材质做区分，既保证整体视觉统一性，也能清晰呈现部件的结构分区。渲染输出时采用柔和的工作室均匀布光，多角度展示手柄的曲面弧度、连接结构与整体比例，同时模型导出了多格式通用文件，可直接用于3D打印快速样件验证，也可对接开模生产流程，完成从数字模型到实体部件的落地转化。整个设计过程充分考虑了汽车内饰部件的装配适配性、操作耐用性与造型美观度，结构设计无冗余特征，所有倒角、拔模角度都符合注塑生产的工艺要求，无需额外修改即可直接投入生产环节使用。
