方形法兰安装式卡口电连接器结构

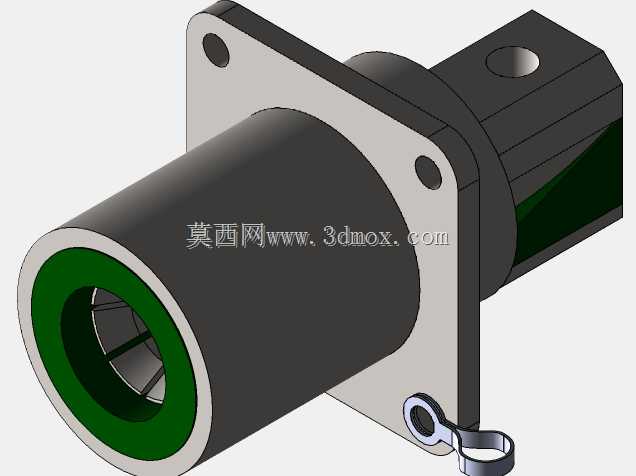

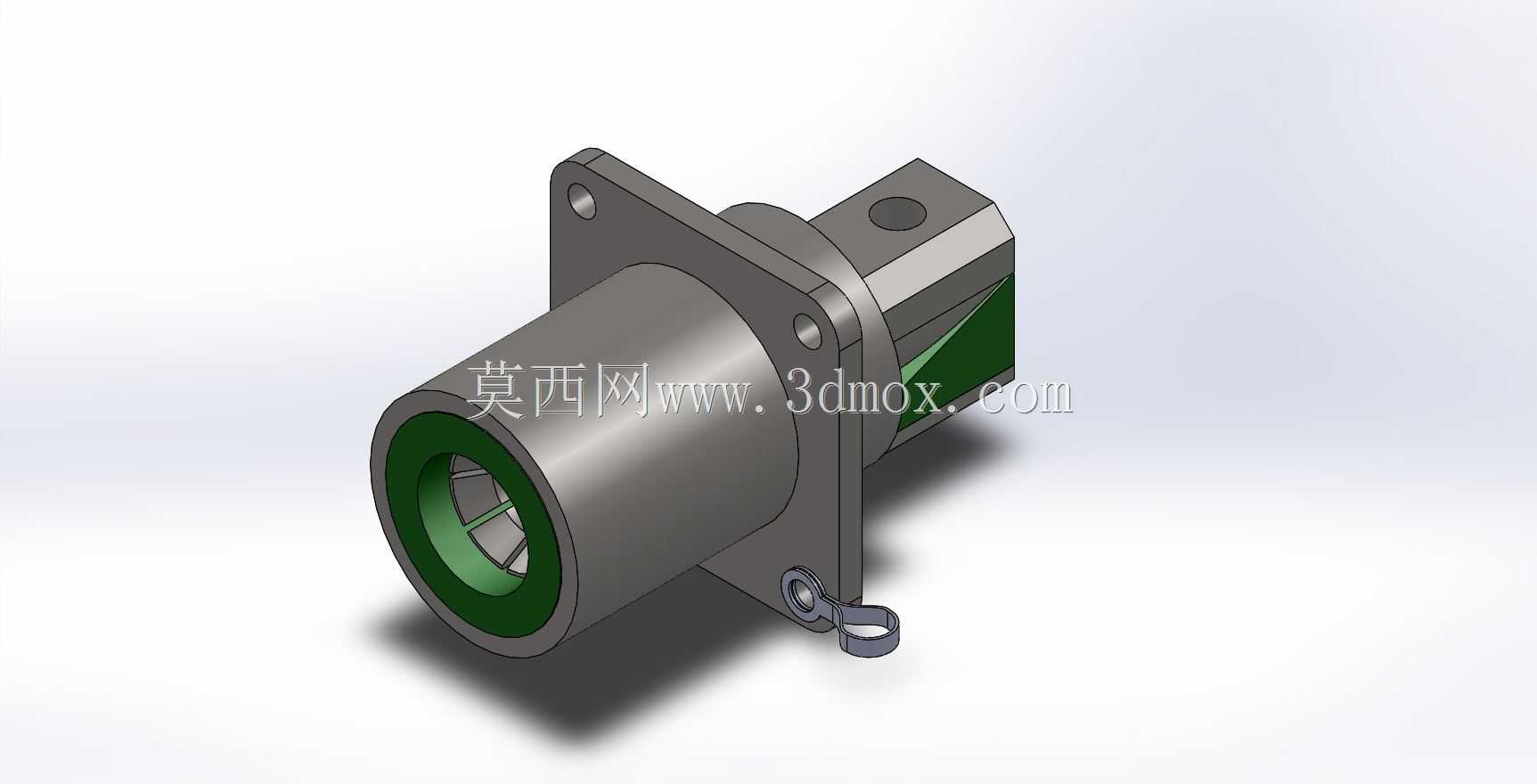

该款电连接器采用方形法兰盘安装结构，主要应用于工业电气控制柜、户外机电设备、移动通讯基站、特种作业装备的线缆端接场景，承担多芯信号与小功率电源的可靠连通作用，在存在一定振动、温湿度波动的工况下仍能维持稳定的接触性能，避免信号中断或接触不良引发的设备故障。从结构设计来看，主体采用圆柱形壳体作为核心承载结构，前端为带内导向槽的插接端，内部设置多组接触件安装腔，可根据实际接线需求适配不同针数的插针或插孔组件，插接端外圈的绿色绝缘衬套既可以实现插合时的径向定位，也能在插合到位后形成端面密封的贴合基准，减少粉尘、潮气沿插合面进入接触腔的概率。侧面的方形法兰盘上预留了两个对称的安装通孔，安装时可通过螺栓直接固定在设备面板的预设开孔位置，法兰盘与主体壳体采用一体化加工成型，避免了拼接结构带来的装配公差累积，安装后整体与设备面板贴合紧密，不会出现晃动偏移。尾部为线缆引入端，采用侧方出线的斜切结构，可适配带屏蔽层的多芯线缆，尾部附带的金属链挂环用于连接防护盖，在连接器未插合状态下可将防护盖扣合在插接端，避免异物进入接触腔造成接触件氧化或卡滞。设计过程中优先考虑了现场操作的便捷性，插合时无需额外工具，对准导向槽推入后旋转小角度即可通过内部卡口结构实现锁紧，解锁时只需反向旋转即可拔出，相比螺纹连接形式操作效率更高，且不会出现螺纹锈蚀后无法拆卸的问题。安装边界方面，法兰盘的安装孔中心距与面板开孔尺寸均按照行业通用接插件的安装规范设定，可直接替换同规格的传统圆形连接器，无需对原有设备面板进行二次加工；主体壳体的外径控制在常规面板安装的允许范围内，不会与周边的其他电气元件产生安装干涉，尾部出线端的倾斜角度经过优化，线缆弯折后不会与设备内壁或相邻部件产生摩擦，可减少线缆外皮长期磨损引发的漏电风险。壳体材质选用金属加工成型，表面做了防锈钝化处理，既可以提供足够的结构强度，承受插合时的插拔力与外部冲击，也能实现电磁屏蔽效果，减少外部电磁干扰对内部传输信号的影响，内部接触件采用弹性铜合金材质，表面镀覆耐磨导电层，多次插拔后仍能维持稳定的接触电阻，满足长期反复使用的需求。
