工业级圆形电连接器结构三维设计

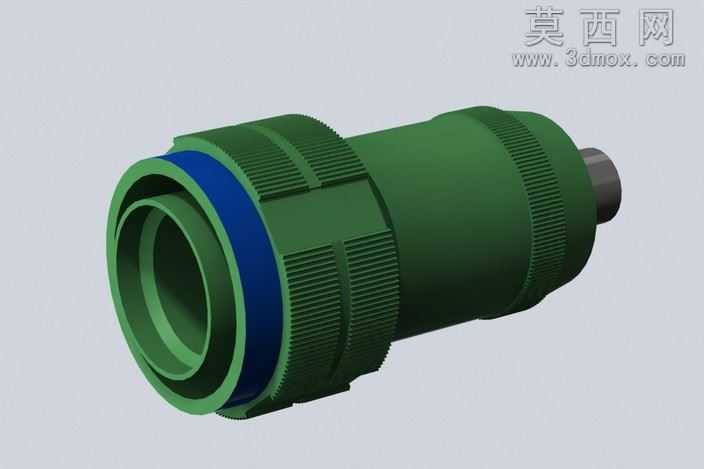

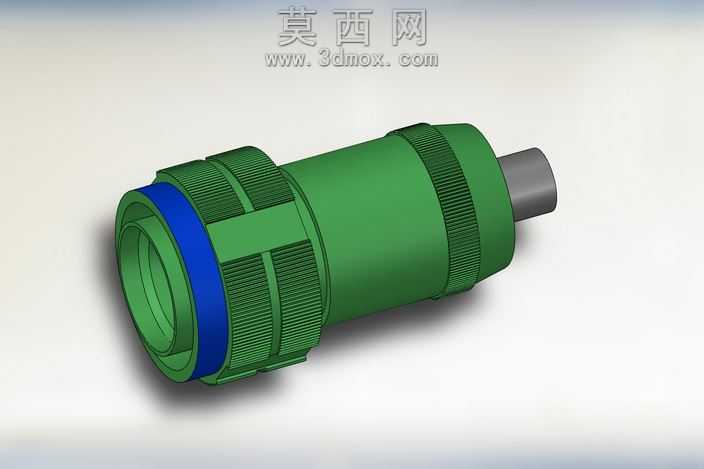

本作品为工业圆形电连接器的三维参数化建模成果，建模阶段采用SolidWorks软件完成全参数化草图绘制与特征构建，首先依据工业连接器通用尺寸规范绘制插合端基准草图，通过旋转凸台特征生成连接器主体基座，再针对外壳防滑结构采用圆周阵列特征完成多组防滑齿的均匀排布，保证防滑齿的齿距、齿高参数完全符合工业操作的防滑握持需求。模型中部的蓝色密封环采用单独零件建模后完成装配配合，通过同轴心、重合配合约束保证密封环与主体壳体的装配精度，还原实际产品中密封结构的防水防尘设计逻辑。尾部出线端的金属护套采用拉伸凸台加倒角特征构建，边缘做圆角过渡处理，还原金属机加工件的工艺细节。渲染阶段针对不同部件分别赋予对应材质：主体外壳赋予哑光绿色工程塑料材质，调整粗糙度参数模拟工业连接器常用的PA66玻纤增强塑料的表面质感；密封环赋予深蓝色橡胶材质，调整高光与粗糙度参数还原丁腈橡胶的半哑光弹性质感；尾部金属护套赋予磨砂金属材质，模拟镀锌钢件的表面金属光泽。模型完整还原了电连接器的插合端内腔结构、外壳防滑纹路、密封环安装槽、尾部出线结构等核心设计细节，所有装配部件均保留完整的配合约束关系，可直接用于装配干涉检查、工程图导出以及产品结构验证，建模过程中严格遵循工业电连接器的设计规范，各部分尺寸比例协调，结构逻辑清晰，能够直观展现该类圆形电连接器的整体构造与各部件的装配关系，可用于电气连接相关的产品设计参考、教学演示以及结构优化分析。
