封隔器夹芯板工装结构三维设计

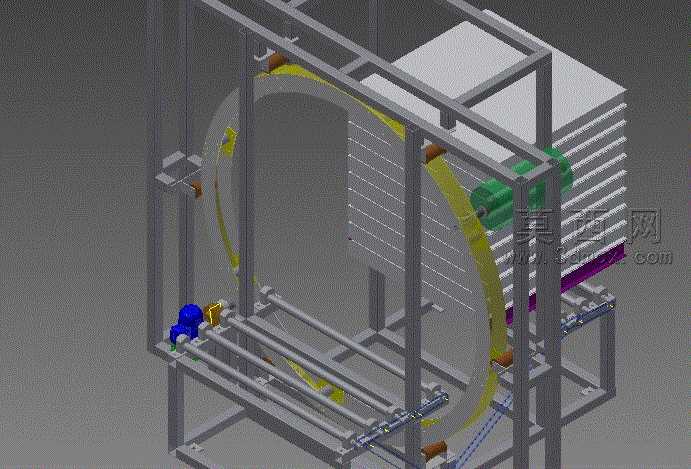

本模型为封隔器夹芯板配套工装夹具的完整三维设计成果，建模过程中严格遵循机械设计的尺寸规范与装配逻辑，先从整体框架的基准搭建入手，采用标准化方钢型材作为主体支撑结构，通过对齐、约束等装配关系完成框架各杆件的定位，保证整体结构的刚性与稳定性，避免后续装配出现干涉问题。针对夹芯板的夹持需求，设计了弧形导向限位结构，曲面部分通过放样、扫掠等建模命令生成，精准匹配封隔器夹芯板的弧形轮廓，确保夹持过程中工件受力均匀，不会出现形变或偏移。模型中包含多组传动与定位组件，辊轴类零件通过回转特征建模完成，配合线性导轨结构实现工件的输送与精准对位，驱动端的动力组件按照实际传动比例进行建模还原，各部件之间的装配间隙、运动行程都经过参数化校验，可直观模拟工装的实际运行动作。材质渲染阶段，为框架结构赋予哑光金属钢材材质，还原工业型材的真实质感；导向弧形带采用高弹性聚氨酯材质表现，通过调整材质的粗糙度、反光度参数，区分不同部件的材质属性；动力组件部分分别赋予工程塑料、烤漆金属等对应材质，让整体模型的视觉表现更贴近真实工装的实物状态。设计思路围绕封隔器夹芯板的加工、装配工序需求展开，在保证夹持定位精度的前提下，优化了框架的受力结构，减少不必要的冗余部件，同时预留了足够的操作空间，方便工人上下料与设备维护，各功能模块采用模块化设计思路，后续可根据不同规格的夹芯板尺寸快速调整对应部件参数，具备较强的通用性与拓展性，整体结构无干涉、装配关系清晰，可直接用于后续的工程出图、加工指导以及方案演示场景。
