户外单侧悬挑式透明围护遮阳棚结构设计

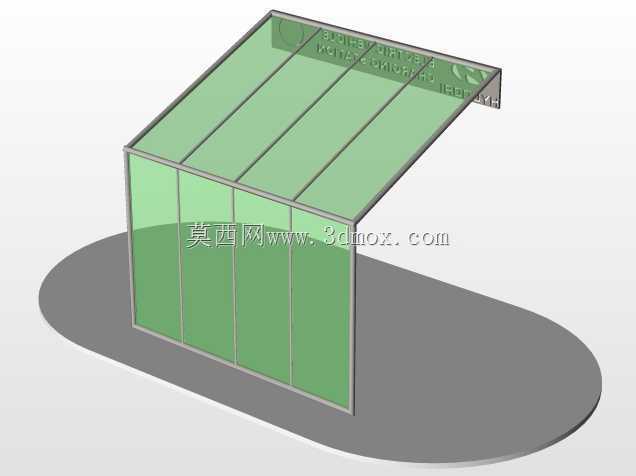

　　该结构主要应用于户外公共区域、厂区人行通道、建筑单元入口、非机动车停放点等场景，核心作用是为下方通行或停留的人员、物品提供遮阳挡雨的围护空间，同时依靠透明面板的透光特性，避免棚下区域出现过度昏暗的问题，兼顾防护功能与采光需求。从实际使用逻辑出发，这类单侧悬挑的棚体无需在通行区域额外设立支撑立柱，不会占用地面通行空间，也不会对人员、非机动车辆的通行动线造成遮挡，适配宽度在2米到3.5米之间的狭长通道或入口区域，安装时仅需将背靠侧的框架与原有建筑墙体、预制混凝土基座做刚性连接即可，对安装场地的平整度要求较低，不需要大范围破坏原有地面铺装。设计过程中首先确定了围护面板的排布逻辑，竖向围护部分采用四块等宽的透明面板嵌入金属框架槽位，

　　顶部悬挑的遮雨部分同样采用同材质面板做顺坡排布，坡向远离背靠墙体的一侧，确保降雨时雨水可以顺着面板坡度直接排到棚体外侧的地面，不会在棚顶形成积水渗漏。框架部分采用等截面的矩形金属型材做拼接，所有型材的连接节点均采用内置角码加紧固件的固定方式，外露的型材表面做统一的防腐处理，适配户外长期日晒雨淋的使用环境，避免出现锈蚀变形的问题。竖向围护的高度设置在2.2米到2.4米之间，符合成年人通行的净空要求，不会出现碰头的情况，顶部悬挑的外伸长度控制在1.8米到2.5米之间，既可以保证足够的遮蔽范围，也不会因为悬挑过长导致框架受力过大出现挠度变形。从结构受力角度考虑，背靠侧的竖向框架作为主要的受力承载体，

　　需要承担顶部悬挑部分传递的竖向荷载与水平风荷载，因此在与墙体连接的位置设置了上下两排固定点，固定点的间距不超过1.2米，确保连接强度可以抵御常规地区的大风荷载。透明面板与金属框架的接触位置预留了3毫米到5毫米的伸缩间隙，间隙内填充柔性密封胶条，既可以避免温度变化导致面板热胀冷缩出现开裂，也可以防止雨水从拼接缝隙渗入棚内。棚体底部的落地位置设置了通长的固定压条，压条通过膨胀螺栓与地面固定，避免竖向围护面板出现晃动，同时压条做了圆弧过渡处理，不会对通行人员造成磕碰伤害。这类棚体的实际使用中，透明面板的材质可以根据使用场景的需求选择，常规场景采用耐力板即可满足抗冲击、透光的要求，在有防火要求的区域可以更换为钢化玻璃面板，

　　对应的框架槽口尺寸不需要做调整，具备较强的适配性。建模过程中对所有型材的拼接位置做了干涉检查，确保每一块面板都可以顺利嵌入框架槽位，不存在安装冲突，同时对悬挑部分的框架做了加强处理，在悬挑根部设置了斜向的加强筋，分散根部的集中应力，提升整体结构的稳定性。
