法兰连接式三通T形管路换向接头结构

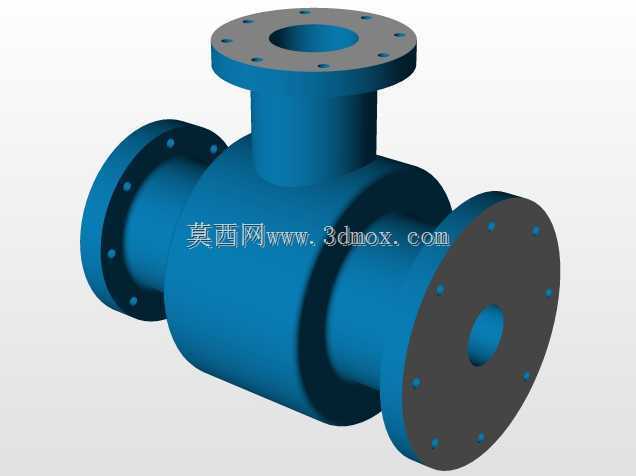

　　在工业流体输送管网的布设中，这类T形三通接头是管路系统里实现介质分流、合流以及流向切换的核心连接部件，广泛应用在化工流体输送、市政给排水管网、暖通空调循环管路、工业生产工艺物料输送等多个场景中，承担着改变管路内介质走向、平衡支路流量分配的作用，是管网布设中无法替代的管路连接件。不同于螺纹连接的小通径三通，这款采用全法兰连接结构的T形管，适配中高压工况下的大管径管路安装需求，三个连接端均采用标准凸面法兰结构，法兰端面均匀分布螺栓过孔，安装时通过螺栓副配合密封垫片即可实现与相邻管路、阀件或者设备接口的刚性密封连接，安装对位便捷，后期管路检修拆卸时无需大范围切割管路，仅需拆卸对应端的法兰螺栓即可完成局部段的维护作业，

　　大幅降低管网运维的工作量。从结构设计逻辑来看，这款T形管采用等径正交的腔体结构，三个接口的通径尺寸保持一致，内部流道做了圆弧过渡处理，避免直角转折造成的介质流阻陡升，减少介质在腔体内的紊流、涡流现象，降低输送过程中的压力损失，同时也能减少含颗粒介质在转折位置的沉积堵塞风险，提升管路长期运行的稳定性。主体腔体采用等壁厚设计，在保证承压强度满足工况要求的前提下，尽可能控制整体重量，减少管路支撑结构的负载；三个法兰端的密封面凸台高度统一，适配常用的非金属平垫片、金属缠绕垫片等多种密封件，可根据输送介质的温度、腐蚀性、压力等级灵活选配密封组件，无需对接口结构做二次修改。在安装边界的适配性上，三个法兰端的螺栓孔中心圆直径、法兰外径、

　　密封面尺寸均匹配对应通径的管路法兰标准，安装时无需额外加工转接件，可直接与同标准的管路、阀件组对安装；整体结构的轴向尺寸紧凑，正交方向的伸出长度经过优化，在狭小的管廊空间或者设备旁的管路布设场景中，不会占用过多的安装空间，同时预留了足够的螺栓拆装操作空间，现场施工时普通扳手即可完成螺栓的紧固作业，无需特殊工装。实际应用中，这类T形三通可根据管路布设需求，实现一进两出的分流功能，也可实现两进一出的合流功能，比如在循环水系统中，可将主管道的循环水分流至两个换热支路，也可将两个支路的回水汇总至主回水管路；在化工物料输送场景中，可配合支路阀门实现不同物料的混合输送，或者单路物料的双向分支输送。结构设计时充分考虑了流体冲蚀的影响，

　　腔体转折位置的壁厚做了局部加厚处理，应对长期带压输送过程中介质对管壁的冲蚀磨损，延长部件的使用寿命，避免长期运行后出现管壁磨穿泄漏的问题。法兰背面与腔体主体的连接位置采用圆角过渡结构，减少应力集中现象，避免管路运行过程中受振动、温度变形影响时在连接位置产生疲劳裂纹，提升整体结构的抗疲劳性能。对于三维建模从业者而言，这类结构的建模过程需要重点关注法兰螺栓孔的圆周阵列参数、内部流道的过渡曲面曲率、法兰密封面的形位公差控制，保证模型的安装接口尺寸与实际标准件完全匹配，避免后续装配时出现干涉或者对位不准的问题；同时建模时需要兼顾工程实际的加工工艺合理性，避免出现无法铸造或者机加工的不合理结构，比如腔体内部的尖角、壁厚突变等问题，保证设计的结构可直接落地加工，适配实际的工业生产需求。
