壁挂式嵌入式触控显示终端结构设计

　　在工业现场人机交互、公共区域信息发布、自助服务终端等场景中，这类嵌入式触控显示终端的结构设计直接决定了设备的安装适配性、长期运行可靠性与操作交互体验。不同于消费级桌面显示设备，面向工业与公共场景的显示终端需要兼顾安装场景的边界限制、日常操作的结构强度、内部元器件的布局合理性，从结构设计阶段就要把现场使用的各类约束条件纳入考量。

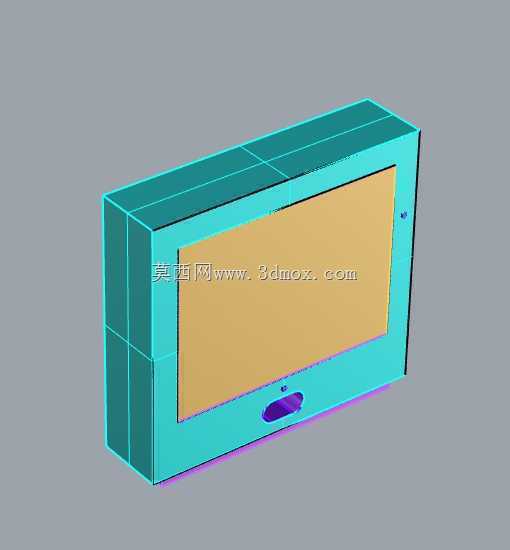

　　从实际使用场景出发，这类设备常被嵌入安装在设备控制柜面板、墙面预留安装槽、自助服务机柜立面位置，因此壳体的外形尺寸设计首先要匹配常规安装场景的预留开孔规范，壳体侧边做了等宽的围边结构，围边宽度控制在合理区间，既能够在嵌入安装后遮挡安装缝隙，避免开孔边缘的毛刺外露影响美观，也能为安装固定卡扣预留足够的安装空间，不需要额外加装装饰压条就能实现齐平安装的视觉效果。壳体整体采用矩形对称布局，边角做了小半径圆弧过渡，避免直角结构在安装、搬运过程中出现磕碰掉漆、应力集中开裂的问题，同时圆弧边角也能降低公共场景下人员磕碰的受伤风险，符合公共设备的安全设计要求。

　　设备正面的显示区域占据了正面绝大多数面积，视窗边缘与壳体围边的间距经过反复校核，这个间距既要满足前面板与内部显示屏模组的固定压合宽度要求，保证屏幕固定后不会出现晃动、漏光的问题，也要尽可能压缩非显示区域的宽度，提升整机的屏占比，在相同整机尺寸下获得更大的显示可视面积。屏幕下方预留的小型开孔区域，是为实体功能按键或者状态指示灯预留的安装位，在部分不需要全触控操作的场景下，可以配置电源按键、复位按键或者运行状态指示灯，方便运维人员快速判断设备运行状态，不需要点亮屏幕就能完成基础的状态排查。

　　壳体的壁厚设计遵循塑料注塑壳体的工艺规范，整体壁厚保持均匀，避免出现壁厚差过大导致的注塑缩痕、翘曲变形问题，同时在壳体内部对应屏幕安装、主板固定、接线端子的位置，都设计了对应的安装柱与加强筋结构，安装柱的高度经过精确计算，保证内部元器件安装后与屏幕背面、壳体后盖之间预留足够的安全间隙，既不会出现元器件顶触屏幕导致的显示色斑、屏幕破损问题，也能为内部走线预留足够的空间，避免线束挤压导致的绝缘层破损、接触不良故障。壳体侧边的围板上预留了对应的接线开口，开口位置对应内部主板的接口排布，方便现场安装时完成电源、通讯线缆的插接，不需要额外在壳体上开孔走线，降低现场安装的加工工作量。

　　从安装边界的角度考虑，这类嵌入式设备的壳体深度设计充分适配常规墙面、控制柜面板的预留深度，不会因为壳体深度过大导致安装时内部空间不足，也不会因为深度过浅无法容纳常规的显示驱动板、电源模块等标准元器件。壳体后盖采用可拆卸式结构，通过螺丝与主体壳体固定，后盖与主体的结合面设计了止口结构，既能够提升壳体的整体结构强度，避免组装后出现壳体错位、缝隙不均的问题，也能起到一定的防尘作用，阻挡日常环境中的浮尘进入壳体内部，积落在电路板上导致的散热不良、短路故障。

　　在结构强度设计上，壳体的围边与屏幕安装区域都做了局部加强处理，因为公共场景下的触控屏幕会承受频繁的点按、触控操作，长期的交变作用力如果没有足够的结构强度支撑，会出现壳体变形、屏幕松动的问题，因此在屏幕安装位的背面设计了网格状的加强筋，既不会过多增加壳体的整体重量，也能有效提升前面板的抗形变能力，保证在长期频繁触控操作下结构依然保持稳定。同时壳体底部预留的小型凹槽结构，是为可选配的实体按键或者刷卡模块预留的安装空间，设计阶段就考虑了不同配置版本的结构兼容性，只需要更换对应的前面板小盖板，就能实现不同功能配置的切换，不需要重新开模制作整套壳体，大幅降低了多配置版本的生产制造成本。

　　从散热设计的角度，壳体内部的元器件布局遵循发热元件分散排布的原则，电源模块、驱动主板这类发热较大的元器件被安排在靠近壳体侧边的位置，对应位置的壳体上可以根据需要开设通风散热槽，利用空气自然对流带走内部热量，因为这类终端设备的整体功耗不高，自然散热完全可以满足长期运行的温度要求，不需要额外加装散热风扇，既降低了设备运行的噪音，也避免了风扇转动带来的积尘问题，提升设备的长期运行可靠性。设备的安装固定方式支持嵌入式卡扣固定与螺丝固定两种形式，在薄板安装场景下可以直接用侧边的卡扣卡接固定，安装效率更高，在厚板或者需要更高安装强度的场景下，可以通过壳体围边上预留的螺丝孔位用螺丝锁紧固定，适配不同厚度的安装面板，覆盖更多的现场安装场景。
