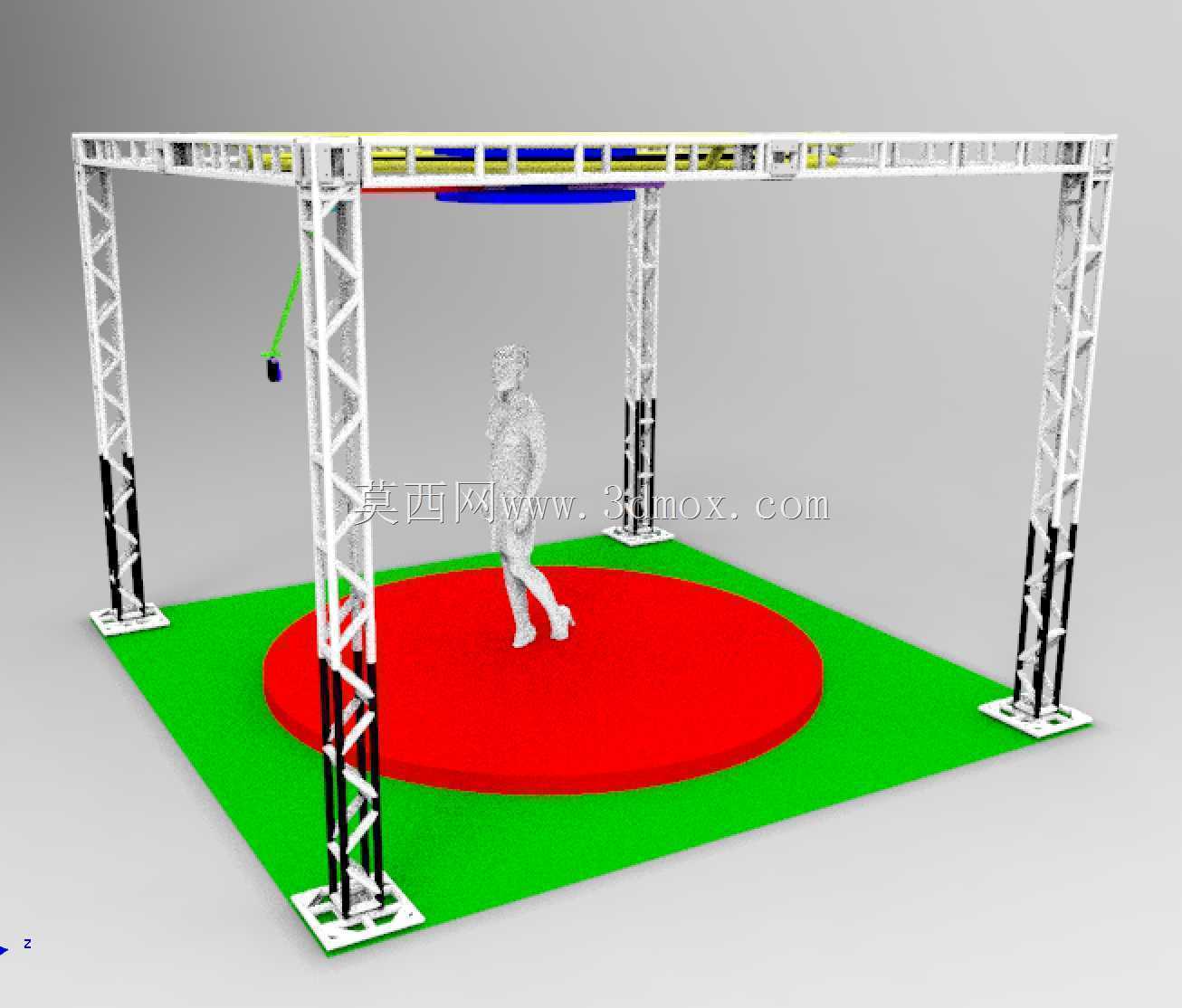

空间桁架结构三维参数化设计模型

　　在大跨度公共建筑屋面、工业厂房围护支撑、重载栈桥通廊、户外高耸塔架这类场景里，桁架结构是绕不开的承重选型，它通过杆件的轴力传递路径，把外荷载均匀拆分到每根受力构件上，相比实腹梁能节省近四成的材料用量，同时在同等自重下实现更大的跨越能力，这也是这类结构在工程领域长盛不衰的核心原因。做这个桁架模型的时候，最先敲定的是受力体系的选型，结合常规12米到36米跨度的通用使用需求，最终选用三角形截面的空间桁架形式，上下弦杆采用通长等截面设计，避免现场拼接带来的应力集中问题，腹杆按照受力大小做变截面匹配，受拉腹杆和受压腹杆的长细比分别控制在350和150的规范阈值内，从根源上避免杆件失稳的风险。节点设计是整个桁架建模的核心环节，

　　所有杆件交汇的节点都做了相贯线切口处理，没有采用额外的节点板拼接，一方面能减少现场焊接的工作量，另一方面也能降低节点处的应力集中系数，每个相贯切口的间隙都预留了3毫米的焊接收缩余量，匹配常规气体保护焊的施工工艺要求，不会出现安装时杆件对位偏差的问题。从安装边界来看，模型的两端支座做了差异化设计，一端是固定铰支座，预留了四个M24的地脚螺栓安装孔，孔位做了长圆孔调整余量，能抵消基础施工带来的20毫米以内的位置偏差，另一端是滑动铰支座，支座底板和预埋板之间预留了聚四氟乙烯滑板的安装空间，能释放温度变化带来的结构伸缩变形，避免温度应力在结构内部累积。整个桁架的杆件连接逻辑完全匹配实际加工流程，每根弦杆的分段长度控制在6米以内，

　　符合常规货运车辆的运输尺寸限制，分段位置的拼接法兰都做了螺栓孔位的对位标记，现场安装时不需要额外配钻，能大幅缩短高空作业的时间。在功能特性上，这个桁架模型的上弦杆预留了屋面板或者设备平台的安装孔位，孔位间距按照常用的压型钢板波距和设备底座安装尺寸做了标准化设置，不管是做屋面承重还是做设备支撑栈桥，都不需要额外在杆件上焊接附加支架，能减少现场动火作业的风险。建模过程中特意把所有杆件的截面参数做成了可编辑的参数化特征，设计人员只需要修改对应杆件的截面规格、桁架总跨度、节间距离这几个核心参数，就能快速生成不同荷载等级、不同跨度的衍生模型，不用从零开始重新绘制相贯线和节点结构，能给前期方案选型节省大量的建模时间。考虑到实际施工中的起拱需求，

　　模型的下弦杆按照跨度的1/500做了预起拱处理，这个起拱值刚好能抵消桁架自重和常规活荷载带来的下挠变形，安装完成后结构的下表面能保持水平状态，不会出现视觉上的下垂感，也能避免积水积灰的问题。所有杆件的端部都做了铣平处理的结构示意，承压型杆件的端部铣平精度能满足端面传力的要求，不需要全周焊接就能传递部分轴向压力，进一步降低焊接变形对结构尺寸精度的影响。在细节处理上，桁架的两端端部做了封板设计，避免户外使用时雨水、灰尘进入杆件内部造成锈蚀，封板上预留了直径10毫米的透气孔，平衡杆件内外的温度差带来的压力差，不会因为温度变化导致封板焊缝开裂。整个模型的坐标系设置完全匹配结构施工的安装坐标系，原点设置在固定铰支座的中心位置，导入到有限元分析软件的时候不需要额外调整坐标位置，能直接施加约束和荷载做受力验算，减少设计流程中的重复操作。
