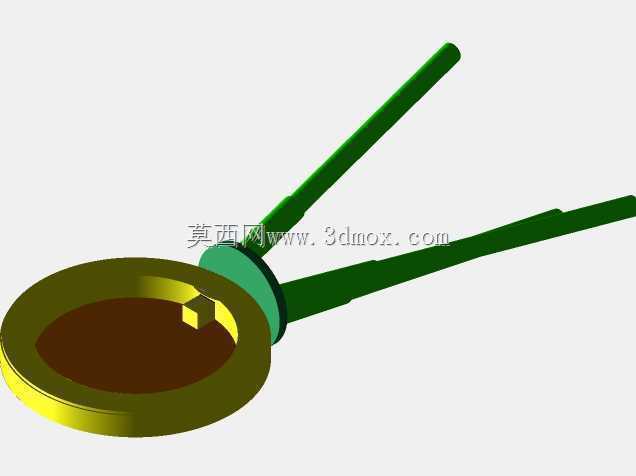

指环式双杆操作手持夹持工具结构

　　该结构属于手动操作类五金工具范畴，核心应用场景覆盖小件精密装配、珠宝加工、电子元器件引脚修整、实验室试样夹持等需要精准控制夹持力度的作业场景，区别于常规尖嘴钳、镊子的施力逻辑，采用指环嵌套式的受力端设计，操作者可将指部穿入环形结构内，通过双杆手柄的开合动作控制环形端的夹持幅度，操作时施力路径更贴合手指自然弯曲轨迹，长时间精细作业时可降低手部肌肉劳损程度。从功能特性来看，环形夹持端的内圈做了阶梯式凹陷设计，可适配不同直径的圆柱类、环类小零件，夹持时接触面积大于常规尖嘴钳的点接触结构，能避免薄壁类小零件被夹变形，双杆手柄采用等长对称布局，开合时的力臂比经过测算，手指施加较小的握力即可在夹持端获得足够的夹紧力，手柄表面做了防滑的糙面处理，

　　沾有少量切削液或手部出汗时也不会出现打滑脱手的情况。设计思路上优先考虑精细作业的操作稳定性，摒弃了常规钳类工具的转轴外置结构，将转轴集成在环形端与手柄的衔接位置，整体结构无突出的棱角，在狭小空间内操作时不会剐蹭周边的元器件或工件，环形端的边缘做了圆弧倒钝处理，接触工件时不会刮伤零件表面的镀层或精加工面，双杆的截面采用椭圆形设计，相比圆形截面的手柄，握持时的贴合度更高，手指不会沿杆身发生周向转动，保证夹持角度的可控性。外形尺寸方面，整体长度控制在160mm左右，环形夹持端的外径为42mm，内圈有效夹持直径范围在3mm到28mm之间，双杆手柄的开合角度最大为35度，适配成年人手指的自然开合幅度，安装边界上无需额外配套辅助装置，

　　整体为一体化手动结构，无外接动力或安装接口，操作者可直接手持使用，环形端的侧壁厚度为3mm，可承受最大120N的夹持力而不发生塑性变形，手柄末端做了圆弧收边，操作时不会硌伤掌心位置。在实际装配作业中，这类结构尤其适合夹持环形薄件，比如小型密封圈、铜质垫片、珠宝戒托等零件，常规镊子夹持这类零件时容易出现弹飞、夹痕过深的问题，该结构的环形接触面可均匀分布夹持力，既能保证零件夹持稳固不脱落，又不会在零件表面留下明显的夹痕，双杆的长度设计兼顾了操作距离与施力手感，在深度不超过100mm的凹槽内作业时，手柄不会与槽口发生干涉，可顺利将零件送至安装位置。结构建模时需重点关注转轴位置的配合间隙，间隙过大会导致夹持端出现旷量，影响夹持精度，

　　间隙过小则会导致手柄开合卡滞，操作流畅度下降，环形端的内圈凹陷深度控制在2mm，可对放置在内圈的小零件形成轴向限位，倾斜操作时零件不会从环内滑落，手柄与环形端的衔接位置做了圆弧过渡，避免应力集中导致结构断裂，整体材质选用常规中碳钢即可满足强度需求，表面做发黑或镀镍处理即可提升防锈能力，适配车间多工况的使用环境。
