弧形排布多工位连接固定组件结构设计

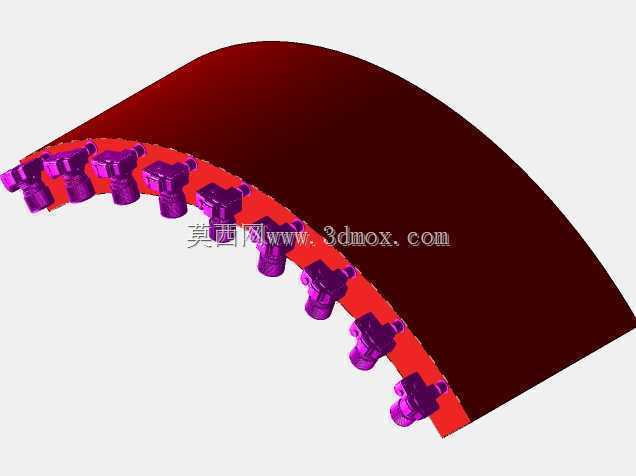

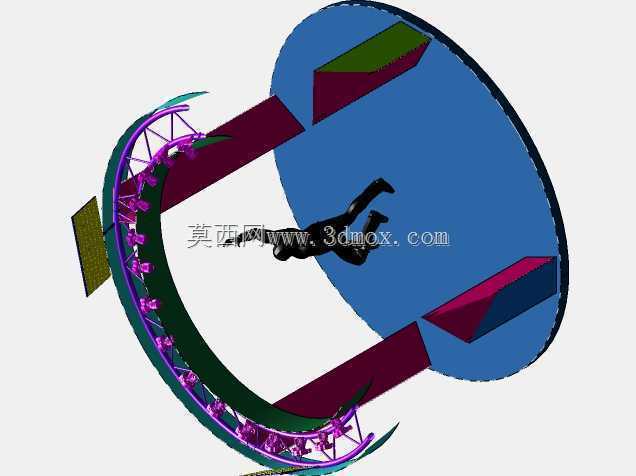

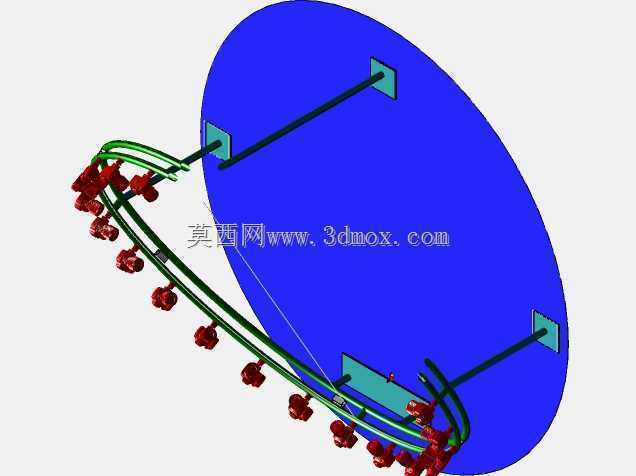

　　这类弧形排布的多连接位构件，常应用在需要沿曲面轨迹实现多点位固定、接驳的工业场景中，比如弧形输送线的侧边导向件安装基座、大曲率曲面设备的外设挂载支架、环形作业工位的工装定位排架，日常做产线改造时经常会碰到这类非直线排布的固定需求，常规直排安装座无法适配曲面贴合要求，很容易出现安装应力集中、固定点错位的问题。从结构上看，主体承载板采用大曲率弧面设计，弧面的曲率半径需要匹配安装基面的曲面参数，安装时弧面完全贴合基准面，能避免悬空安装带来的受力形变，承载板的厚度根据挂载件的总载荷做对应选型，保证长期受载下不会出现弧面塌变、连接位偏移的问题。沿弧面等距排布的紫色连接凸台，每个凸台都做了一体化的轴孔与卡位结构，

　　不需要额外加装转接件就能直接对接待固定的功能件，凸台和主承载板采用一体化成型结构，衔接位置做了圆弧过渡处理，能分散每个连接点传递的载荷，避免应力集中导致的连接位断裂。每个连接凸台的中心距严格沿弧面的弦长做等距分配，保证挂载的各个功能件之间的间距一致，不会因为弧面曲率导致相邻部件出现干涉、间距偏差超差的问题，凸台的伸出高度统一，保证所有挂载件的工作面处于同一弧面轨迹上，满足环形作业、曲面导向类场景的位置精度要求。设计这类构件时，首先要确认安装基面的曲率参数，通过三维扫描或者图纸提取基面的弧面方程，再反向推导主承载板的贴合弧面，保证安装时的贴合面间隙控制在0.1mm以内，避免紧固后出现构件翘曲。

　　连接凸台的排布需要结合挂载件的外形尺寸做干涉校验，不仅要校验静态安装状态下的相邻件间隙，还要模拟挂载件作业时的运动行程，保证全行程范围内不会和主承载板、相邻凸台产生剐蹭。安装边界上，主承载板的两端预留了紧固孔位，孔位的位置避开弧面的应力集中区，紧固时采用对角分步锁紧的方式，避免单侧锁紧导致弧面贴合错位，承载板的宽度根据凸台的安装深度做匹配，保证凸台根部有足够的支撑强度，不会因为侧向受力出现根部断裂。这类结构相比传统的逐个独立固定点安装的方式，能大幅减少现场安装的调校时间，所有连接位的位置精度在构件加工时就已经保证，现场只需要将主承载板贴合基面锁紧，就能完成所有连接点的定位，不需要逐个调整每个固定点的位置与角度，尤其适合环形产线、

　　弧形设备改造这类对安装位置一致性要求高的场景。另外主承载板的弧面边缘做了倒角处理，避免安装时剐蹭操作人员或者相邻管线，连接凸台的轴孔内预留了润滑槽，长期使用时可以定期加注润滑脂，减少对接件插拔、转动时的磨损，延长构件的整体使用寿命。在载荷校核环节，需要模拟最外侧连接点承受最大偏载的工况，验算主承载板的形变位移量，保证最大形变不超过挂载件的允许位置偏差范围，同时验算凸台根部的剪切强度，保证受冲击载荷时不会出现断裂失效。
