VR体感交互实训演示设备结构设计

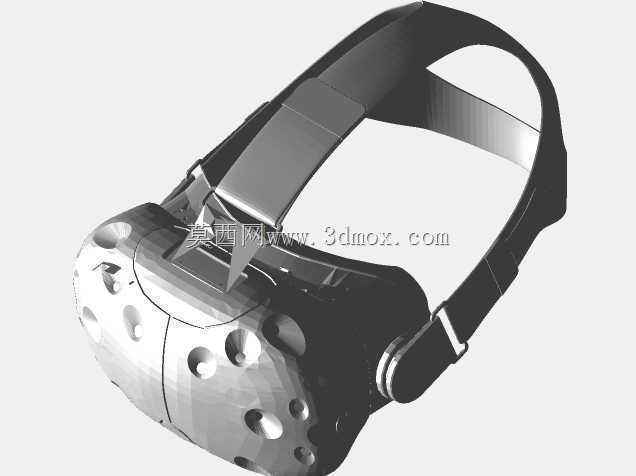

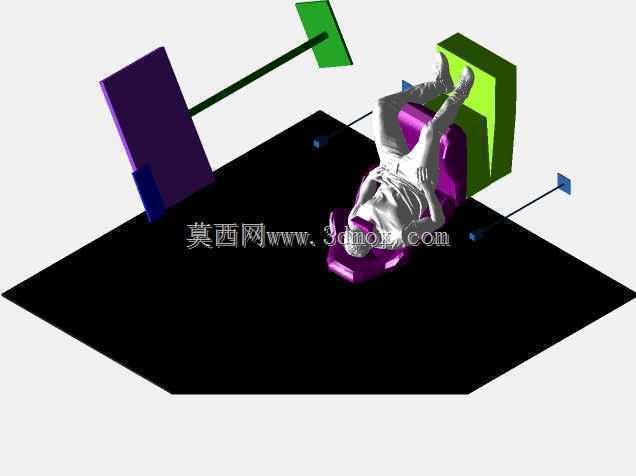

　　这套VR体感交互实训演示装置，主要面向职业技能虚拟实训、工业操作仿真培训、安全作业模拟演练这类场景搭建，区别于消费级VR娱乐设备，整套结构的设计核心围绕长时间固定点位实训的稳定性、交互范围的可控性、设备部署的便捷性三个核心方向展开。从实际落地使用的角度看，这类设备常部署在职业院校实训中心、企业安全培训室、工业展厅互动区，替代高成本、高风险的实体操作实训环节，比如高危作业流程模拟、精密设备拆装仿真、应急处置演练这类内容，都可以依托这套硬件载体完成沉浸式交互。整套装置的结构分为三个核心部分：穿戴式体感定位组件、立式显示终端、地面定位校准件。穿戴部分的人体模型按照成年男性标准人体尺寸做适配参考，头显佩戴位置预留了设备安装的调节余量，

　　站姿状态下的交互活动半径控制在1.2米范围内，避免实训过程中人员偏离定位区域发生碰撞，也能保证定位信号的稳定捕捉。立式显示终端采用单立柱支撑结构，立柱底部做了加重方形底座，底座尺寸控制在400mm400mm范围内，保证屏幕在人员误碰时不会发生倾覆，屏幕安装高度距离地面1.5米，刚好适配站立状态下旁观者或者指导人员的观看视角，不需要额外调整角度就能清晰看到虚拟场景内的操作画面，方便实训过程中教员同步观察学员操作状态、实时纠正操作偏差。地面的两个定位校准件采用立式细杆结构，底部配置小尺寸配重底座，部署位置在人员站立点两侧0.8米位置，刚好覆盖整个交互区域的信号捕捉范围，杆体高度设置为1.2米，不会遮挡人员活动路径，

　　也不会对显示终端的视线造成遮挡。设计过程中特意规避了消费级VR设备常见的布线杂乱问题，所有连接线缆都通过立柱内部、定位杆内部的走线槽隐藏布置，外露线缆长度控制在活动余量范围内，避免人员走动时勾绊线缆造成设备脱落或者人员摔倒。整套设备的安装边界要求不高，只需要一块2.5米2米的平整地面即可完成部署，不需要在墙面或者地面做打孔固定，方便根据实训场地的安排灵活调整摆放位置，适配不同规模的培训场地需求。从结构强度设计来看，所有支撑件都采用薄壁方管做主体框架，外部做喷塑处理，兼顾重量控制和结构强度，单人即可完成整套设备的搬运和组装，不需要额外的吊装或者重型安装工具。显示终端的安装支架预留了通用VESA安装孔位，可以适配不同尺寸的商用显示屏，

　　不需要额外定制转接件，后期设备升级维护时可以直接替换屏幕组件，降低整体的运维成本。定位组件的安装位置做了刻度标识，初次部署校准的时候只需要按照刻度调整两个定位杆的间距和角度，就能快速完成定位范围校准，不需要专业技术人员反复调试参数，降低了设备的使用门槛。在实际使用过程中，这套装置可以同时满足单人沉浸式操作、多人同步观摩的需求，不需要额外搭配投影设备就能完成实训内容的展示，相比大空间VR方案，部署成本更低、维护难度更小，适合固定内容的常态化实训场景使用。结构设计上也考虑了长期使用的损耗问题，所有经常触碰的部件都做了圆角处理，避免尖锐边角磕碰造成人员受伤，底座边缘也做了斜坡过渡，不会绊倒过往人员。头显的佩戴参考模型预留了不同头围的调节空间，适配不同体型的参训人员使用，定位杆的杆体采用柔性材质外层包裹，即使人员操作过程中碰到杆体也不会造成磕碰伤害。整套结构没有复杂的传动部件，日常维护只需要检查连接件的紧固状态、擦拭屏幕和定位组件表面即可，不需要定期做润滑或者精密校准，长期使用的故障率很低。
