龙门式移动作业承载支架结构设计

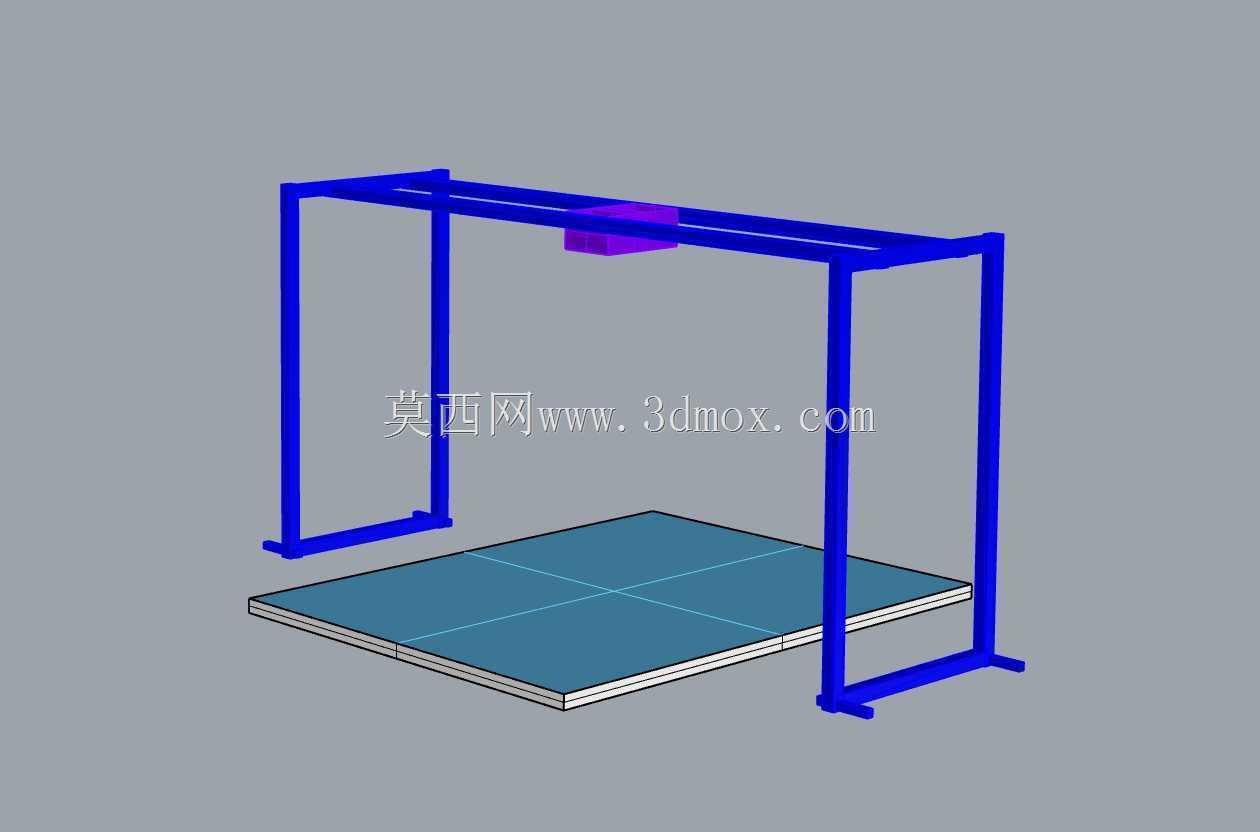

　　这套龙门式承载支架结构，主要面向车间内小范围定点作业、轻型工件吊装转运、工位上方检测或执行元件搭载的场景设计，区别于大吨位起重龙门架，该结构更侧重工位级的轻量化适配，可直接布置在装配工位、检测工位上方，不需要预埋地基，适配现有车间地面的布局调整需求。从结构组成来看，整体采用双侧立式支撑柱搭配顶部横向横梁的框架构型，底部设置带落地支撑脚的水平底梁，支撑脚直接与车间硬化地面接触，可通过膨胀螺栓做简单固定，也可根据需求在底梁下方加装脚轮实现工位间的短距离移位。顶部横梁预留了滑动组件的安装空间，图中紫色部件即为可沿横梁横向移动的搭载座，可根据实际使用需求挂载轻型电动葫芦、视觉检测相机、喷涂执行头、焊接辅助送料机构等不同功能部件，

　　实现横梁覆盖范围内的任意位置作业覆盖。设计过程中优先考虑了框架的受力合理性，双侧立柱采用等截面矩形型材构型，与顶部横梁、底部底梁的连接节点做了加强处理，避免单侧挂载时出现框架扭转变形，底部底梁向立柱外侧延伸出一定长度，形成稳定的支撑跨距，即使搭载座移动到横梁端部位置，整体结构的重心依然落在底部支撑边界范围内，不会出现侧翻风险。从安装边界来看，整体框架的宽度适配常规1.2米至2米宽度的标准工作台，底部支撑跨距略大于工作台宽度，可直接跨设在现有工作台上方，不需要对原有工位布局做大规模改造，框架的整体高度控制在2.2米至2.8米区间，预留了足够的作业人员操作空间，不会对工位上的人员操作、工件周转造成干涉。

　　顶部搭载座的移动行程覆盖整个横梁长度范围，配合底部工作台的承载平面，可实现工作台面上任意点位的作业覆盖，不需要人工挪动工件位置就能完成全范围的作业操作。在实际生产场景中，这类结构常应用在小型零部件的装配工位，搭载轻型吊具完成工件的上下料辅助，降低操作人员的搬抬劳动强度；也可布置在检测工位，搭载视觉检测组件完成工件表面质量、尺寸精度的全范围扫描检测；部分喷涂、点胶工位也可采用这类支架搭载执行头，完成平面工件的自动化作业。结构设计时充分考虑了型材的选型通用性，所有框架构件均采用标准工业铝型材或标准矩形钢管加工，连接节点采用标准角件或焊接工艺，加工难度低，后期维护更换构件方便，不需要定制特殊截面的型材，

　　可根据实际的承载需求调整型材的截面规格，适配50kg至200kg区间的不同挂载重量需求。框架的底部支撑脚设置了可调高度的调节脚垫，可适配车间地面不平整的安装条件，通过调整四个支撑脚的高度保证顶部横梁的水平度，避免搭载座移动时出现卡滞、滑动不畅的问题。顶部横梁的导轨安装面做了平面度公差要求，保证搭载座移动时的直线度，满足检测、喷涂等对移动精度有一定要求的作业场景需求。整体结构没有多余的冗余设计，所有构件均服务于承载和移动的核心功能，框架外侧没有突出的尖锐结构，避免作业过程中出现磕碰风险，管线可沿立柱、横梁的内部空腔或侧面线槽布置，整体外观整洁，不会出现管线杂乱拖拽的问题，适配现代化车间的现场管理要求。
