博通卢斯点阵排列双色插接板结构

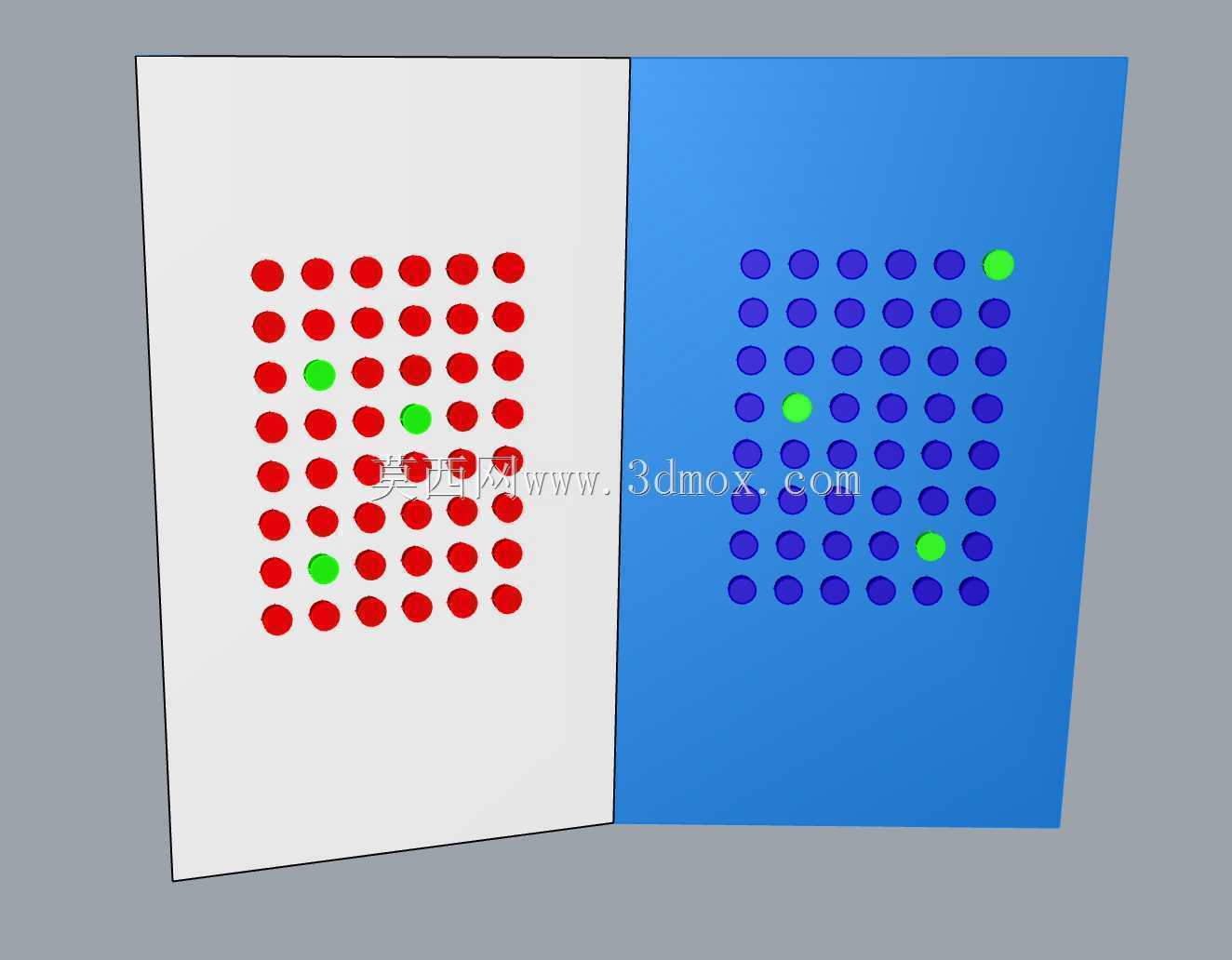

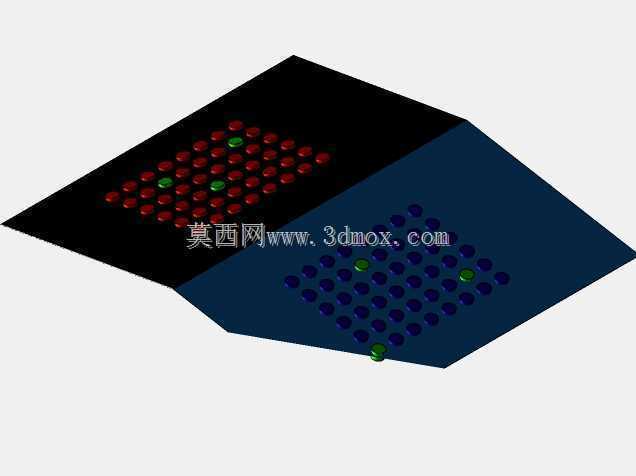

　　这类点阵排布的双色板件，常应用在儿童益智教具、工位定位工装、桌面模块化拼接组件场景中，日常使用时可通过板面上的等距孔位完成插件、定位销、功能模块的快速固定，不同颜色的板面可直接区分功能区域，无需额外粘贴标识即可快速识别操作区间，降低现场操作的识别误差。从实际使用场景来看，作为教具使用时，可配合彩色插珠完成逻辑排序、图案拼搭类的操作训练，板面的孔位间距统一为标准模数，插珠插入后不会出现松脱或卡滞问题，双色板面可分别作为操作区与参考区，方便教学过程中进行对照演示；作为工装定位板使用时，可安装在装配工作台的台面上，通过孔位固定不同的工件定位挡块，适配多规格小零件的装配定位需求，无需反复调整挡块位置即可快速切换装配工位，

　　提升小批量多品种产品的装配效率。设计过程中首先确定孔位的排布模数，所有孔位采用等距矩阵排布，横向与纵向的孔间距保持一致，保证任意位置的插件都能获得相同的配合紧密度，板面边缘预留足够的安装边界，可通过侧边的卡扣或者螺丝完成板件的固定，不会因为安装结构侵占有效孔位区域。两块不同颜色的板件采用相同的孔位排布逻辑，拼接后孔位可完全对齐，实现跨板的插件安装，满足大尺寸图案拼搭或者大工件定位的使用需求。板件的外形采用规整的矩形结构，边角做小圆弧过渡处理，避免使用过程中出现尖锐边角划伤操作人员的情况，板面厚度根据使用场景做匹配设计，作为教具使用时厚度控制在保证插珠插入后不发生歪斜的范围，作为工装板使用时适当增加厚度提升整体刚性，

　　避免长期受力后出现板面变形导致孔位错位。孔位的加工精度控制在合理公差范围内，既保证插件插入时的顺畅度，又能避免间隙过大导致插件晃动偏移，双色板面的色彩采用整体成型工艺，不会因为长期摩擦出现掉色问题，即使在高频次使用的场景下也能长期保持清晰的区域区分效果。板件背面设置有加强筋结构，在不增加整体厚度的前提下提升板面的抗弯折能力，即使承受一定的按压载荷也不会出现凹陷变形，保证孔位的位置精度长期稳定。实际安装时，单块板件可独立使用，也可多块通过侧边的拼接结构组合成更大面积的操作板面，拼接处的孔位对齐精度满足插件跨板安装的要求，不会出现拼接处插件无法插入的问题。板件的材质选用耐磨抗冲击的材质，适配日常高频次的插拔操作，

　　长期使用后孔位不会出现磨损扩大的情况，延长构件的整体使用寿命。在工位定位场景下，这类板件还可配合不同颜色的定位销完成工件的轮廓定位，操作人员无需对照图纸即可快速完成工件的装夹定位，减少装夹过程的找正时间，提升装配工序的作业效率。
