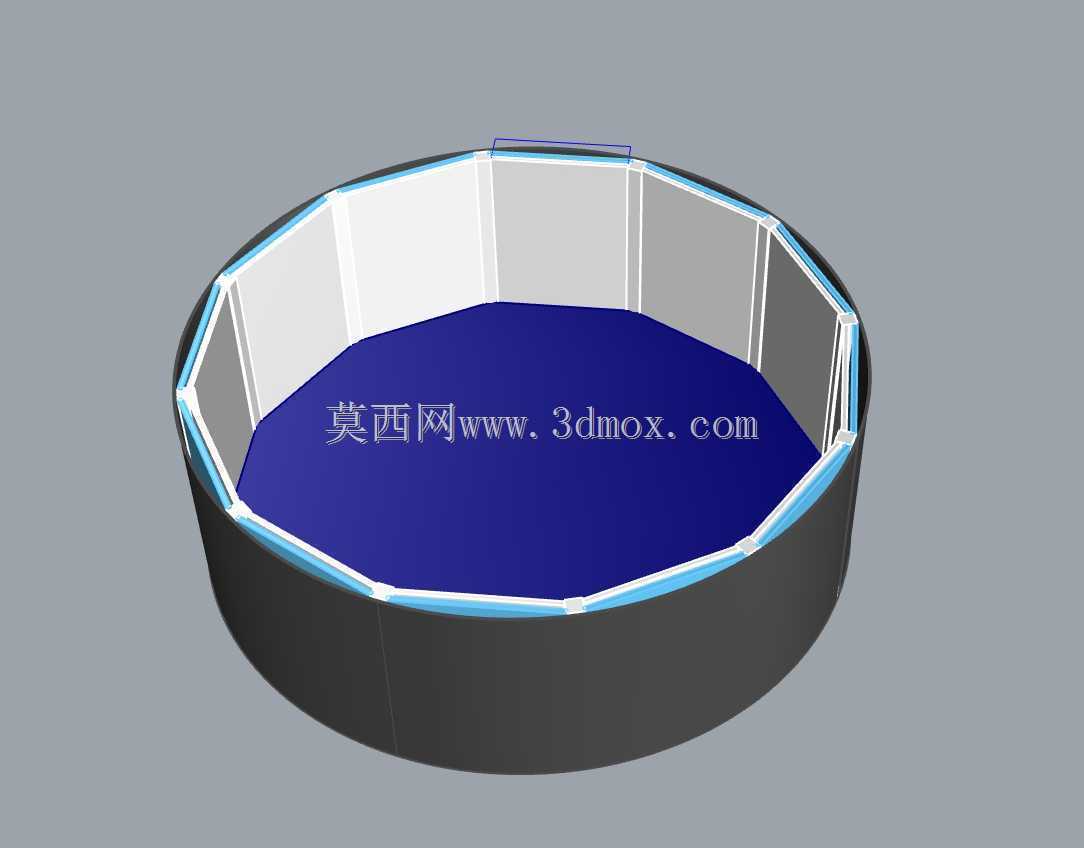

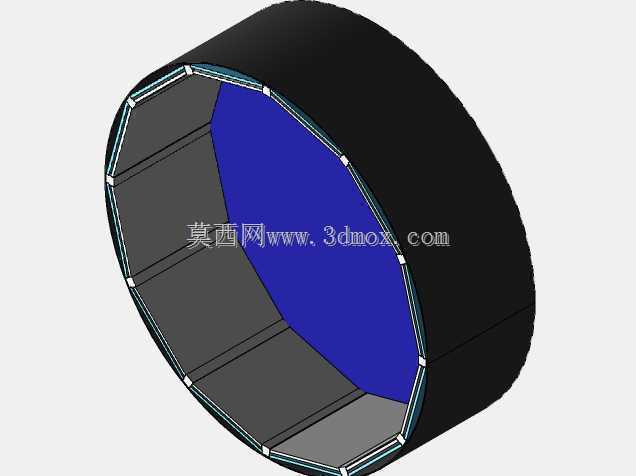

十二边敞口环形储料槽结构设计

　　该环形储料槽采用十二边形直壁加底部承托的结构形式，区别于常规圆形储料槽的卷制工艺，多边形折边结构可直接通过平板裁切折弯完成侧壁加工，无需大型卷板设备即可实现小批量生产，在小型物料暂存、工位周转料仓场景下具备加工成本优势。槽体侧壁采用等边长直板拼接，每块侧板的折弯角度统一为150度，相邻侧板间的拼接缝可采用焊接或者卡扣式连接，针对不同物料的盛放需求，可选择不锈钢、冷轧板或者工程塑料作为加工材质，侧壁顶部设置的外翻边结构既可以提升槽体整体刚性，避免侧壁受物料挤压出现外鼓变形，也可作为槽体吊装、固定的受力点位，方便与配套的支架或者输送设备对接。底部采用整板裁切的十二边形结构，与侧壁下端采用满焊或者粘接密封处理，盛放颗粒状、

　　粉状物料时不会出现漏料问题，底部与侧壁的过渡位置设置小尺寸圆角，避免物料在边角位置堆积残留，清理时可直接通过压缩空气吹扫或者擦拭完成清洁，适配食品加工、电子元器件分拣、化工小料暂存等对清洁度有要求的工位场景。槽体的整体高度与直径比例控制在1:3左右，属于浅槽型结构，操作人员无需过度探身即可取放槽内物料，适合放置在装配工位、分拣工作台旁作为临时物料盛放容器，敞口设计无额外遮挡，配合自动化取料机构使用时，视觉识别系统可直接捕捉槽内物料位置，无需额外增设开盖、挡料避让结构。侧壁外侧预留的安装点位可根据使用需求加装液位检测、料位传感器，当盛放液体类物料时，可在侧壁下端预留出料口接口位置，无需二次打孔破坏槽体整体结构。

　　多边形结构相比圆形槽的另一优势在于摆放时可实现多槽紧密拼接，相邻槽体的直边完全贴合，在工作台面有限的工位上可最大化利用摆放空间，不会出现圆形槽拼接时的间隙浪费问题。槽体的壁厚根据盛放物料的密度调整，盛放密度小于1g/cm³的轻质物料时可采用1.5mm厚度板材，盛放金属零件等高密度物料时可将壁厚提升至3mm，同时在侧壁外侧增设竖向加强筋，避免长期承重出现侧壁变形。顶部外翻边的宽度控制在20mm左右，既不会占用过多槽口的有效使用面积，也可满足人工搬运时的手部握持需求，针对大尺寸规格的槽体，可在外翻边下方预留吊环安装孔，方便通过起重设备完成槽体的转移与换位。该结构的建模过程中，优先通过草图绘制正十二边形的轮廓，

　　分别拉伸侧壁与底部结构后进行布尔合并，相邻侧板的拼接位置预留0.1mm的工艺缝隙，模拟实际加工时的拼接公差，避免建模时出现零厚度几何体的报错问题，侧壁与底部的过渡圆角根据槽体整体尺寸调整，小尺寸槽体采用R5圆角，大尺寸槽体采用R10-R15圆角，兼顾防堆积与加工便利性。
