Delta并联结构桌面级3D打印设备

　　这款Delta构型的打印设备，核心采用三自由度并联运动架构，区别于传统XYZ直角坐标机型的悬臂或龙门传动形式，三组平行四边形连杆臂将末端打印头的运动解算为三个竖直滑台的同步位移，运动惯量更低，高速打印工况下的轨迹跟随精度表现更稳定，适合桌面场景下的小尺寸零件快速成型作业。

　　从实际应用场景来看，这类设备常部署在创客空间、高校机械实验室、小型产品设计工作室中，可完成PLA、ABS等常见热塑性耗材的熔融沉积成型，能直接输出结构验证样件、工装夹具毛坯、创意设计实体模型，省去传统机加工的开料、装夹、多工序切削步骤，小批量定制件的制作周期能压缩到数小时级别。

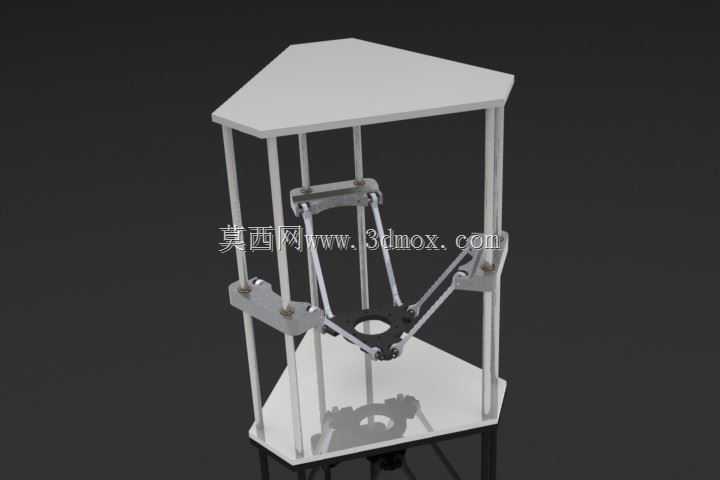

　　设备的框架采用三角形截面的立式布局，上下两块三角形安装板通过三根竖直光轴立柱连接形成刚性支撑主体，这种三角对称结构从根源上避免了矩形框架容易出现的对角扭曲变形问题，安装时只需保证三根立柱的平行度公差控制在0.1mm/m以内，就能保证整体框架的基准精度，安装边界占用的桌面投影面积仅为同成型尺寸直角坐标机型的70%左右，对放置空间的要求更宽松。

　　设计思路上，这款机型将驱动滑台全部布置在竖直立柱上，传动部件远离打印热端的高温区域，能减少长期高温烘烤导致的同步带老化、润滑脂失效问题；末端打印头的重量被尽可能压缩，仅保留加热块、喷嘴、散热风道及耗材进料结构，配合并联臂的轻量化连杆设计，运动过程中不会出现直角坐标机型Y轴悬臂带载低头的问题，打印层高的一致性更好。三个滑台的运动通过同步带传动实现，张紧结构直接集成在上下安装板的立柱固定座位置，日常维护时不需要拆解外框架就能完成同步带张紧度调整，降低了后期运维的难度。

　　设备的成型空间为截顶圆锥体区域，相比直角坐标机型的矩形成型腔，在打印中心区域的零件时，三个连杆的受力状态更均匀，不会出现边缘位置单臂受力过大导致的轨迹偏移；打印平台固定在下安装板中心位置，采用固定式平台设计，不需要随运动部件做往复位移，平台调平后不会因为运动冲击出现平面度偏移，打印首层的附着稳定性更优。

　　从结构细节来看，并联臂与滑台、末端打印头的连接均采用球铰结构，铰接点的间隙控制在0.05mm以内，能减少反向运动时的回差，保证圆弧插补轨迹的平滑度；走线全部沿立柱内侧布置，通过拖链约束线缆走向，避免运动过程中线缆与连杆、传动部件发生干涉，长期运行的线缆折损风险更低。设备顶部的三角形顶板预留了耗材架安装位，可直接挂载1kg规格的标准耗材盘，进料路径短且垂直向下，减少了耗材送料过程中的阻力，避免软质耗材出现送料打滑的问题。

　　在实际选型参考时，这类并联结构机型适合以中小型零件打印为主的使用场景，相比同规格直角坐标机型，它的打印速度可提升30%左右，同时框架的零件数量更少，组装调试的流程更简单，三维建模时可直接参考其连杆长度、立柱间距、滑台行程参数，根据目标成型尺寸做等比例缩放调整，快速衍生出不同成型规格的同构型设备，不需要重新验证运动解算逻辑，能大幅缩短非标定制打印设备的开发周期。
