柔性材料适配波顿挤出机功能组件

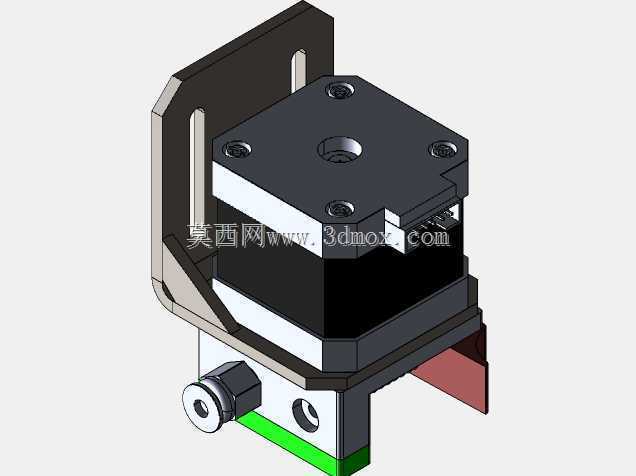

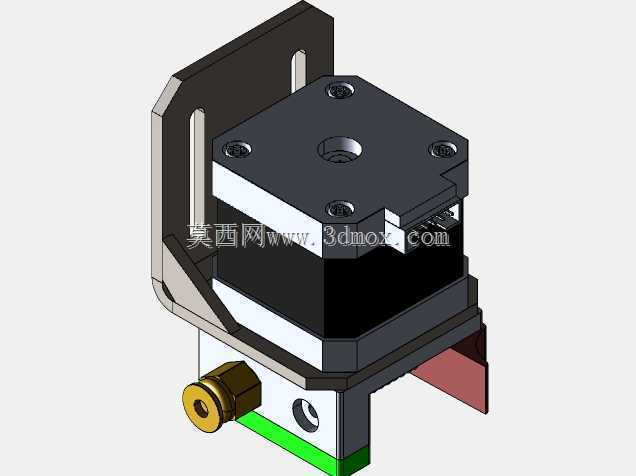

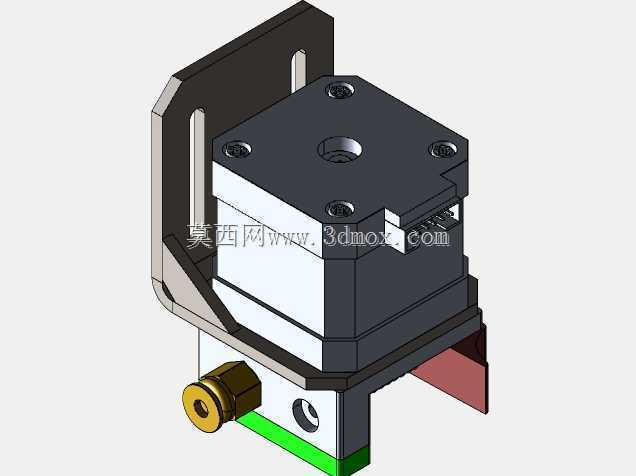

　　在桌面级FDM 3D打印的实际生产场景中，常规挤出结构面对TPU、TPE这类邵氏硬度偏低的柔性耗材时，经常出现送料打滑、耗材弯折卡滞、挤出量波动过大的问题，这套适配波顿挤出机的功能组件，正是针对这类痛点做的定向结构优化。从实际装机的适配边界来看，组件整体安装位完全匹配标准波顿挤出机的步进电机输出端安装孔位，不需要对原有设备的机架、电机固定座做二次打孔或切削改造，安装时仅需替换原有挤出机的压合臂、耗材导向块以及弹性压合组件即可，整体装配完成后，组件在挤出机安装面的外凸尺寸控制在28mm以内，不会和近程打印 setup下的散热风道、自动调平传感器产生运动干涉，哪怕是搭配远程送料的PTFE管路安装，组件的进料口同轴度公差也控制在0.1mm以内，避免耗材在进料段出现弯折死角。

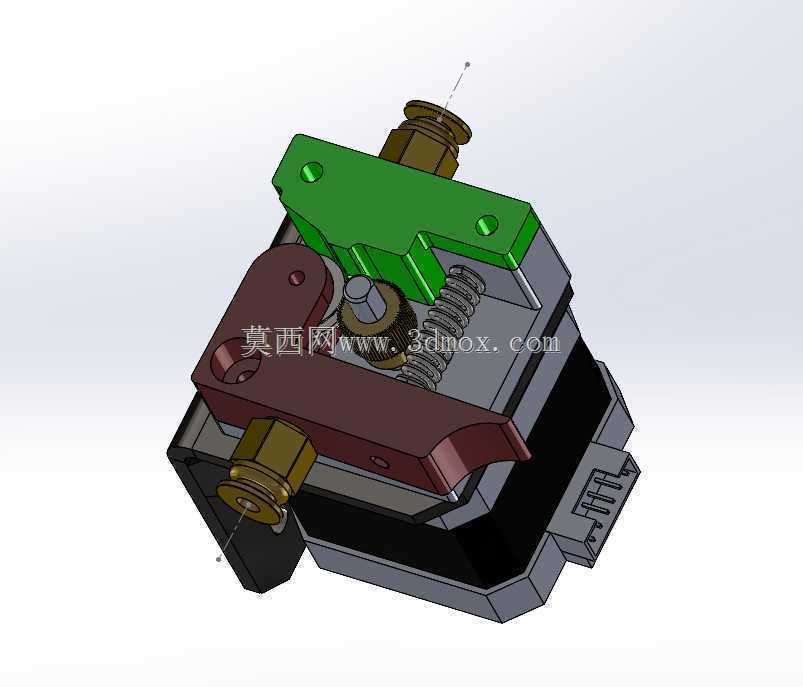

　　从功能设计逻辑来看，组件上的绿色结构件是核心的耗材导向压块，其内部开有和耗材直径匹配的半圆导向槽，和下方送料齿轮的啮合间隙做了定向优化——常规挤出机的压合间隙多为固定值或调节范围过大，送柔性耗材时要么压合力不足导致齿轮啃不住耗材，要么间隙过小把软质耗材压变形卡在导向槽里，这个压块的导向槽做了渐变式的收口设计，进料端做15度倒角引导耗材送入，啮合段的槽深刚好贴合耗材外圆的三分之一，配合下方带齿纹的送料钢轮，既能保证足够的啮合力带动软质耗材匀速前进，又不会把耗材压出形变影响出料顺畅度。压块上方的两个带弹簧的调节柱塞，是用来动态调整压合力的结构，不同硬度的柔性耗材需要的压合力度差异很大，比如邵氏95A的TPU需要的压合力比邵氏85A的高近30%，这两个柱塞可以通过顶部的内六角螺钉调整弹簧预压量，不用拆解整个挤出结构就能快速适配不同耗材的送料需求。

　　组件上的棕红色压合臂采用了杠杆式的结构设计，转轴位置做了铜套镶嵌，长期开合更换耗材的时候不会出现转轴磨损导致的压合偏移，臂端的卡扣结构和原有挤出机的快拆结构完全匹配，换耗材时扳开压臂就能快速穿丝，不需要额外拧动固定螺丝。压臂和送料齿轮对应的位置做了镂空让位，避免长期使用过程中磨下来的耗材碎屑堆积在啮合区，导致送料齿轮齿槽被填满失去啮合力，实际连续打印测试中，这套结构连续运行72小时打印柔性耗材，齿槽内的积屑量不到常规结构的五分之一，不需要频繁停机清理齿轮。

　　从实际使用场景来看，这套组件除了适配常规的桌面级FDM设备打印柔性耗材，也可以用在小型线材挤出试验设备上，作为小直径软质线材的匀速送料机构使用，其送料速度的调节范围和常规42步进电机的转速范围完全匹配，送料线速度可以在1mm/s到15mm/s之间稳定运行，不会出现低速爬行或者高速送料时耗材打滑的问题。组件的进料端可以直接对接标准的4mm外径PTFE送料管，不管是近程挤出还是远程挤出的安装方案都能兼容，远程送料时因为导向段的同轴度足够高，耗材在管路内的运行阻力比常规挤出结构低20%左右，哪怕是1米以上的远程送料管路，也能稳定输送邵氏85A的超软耗材，不会出现管路内耗材弯折堵头的问题。

　　在结构细节的处理上，压块和耗材接触的导向槽内壁做了抛光处理，表面粗糙度控制在Ra1.6以下，避免软质耗材在送进过程中被槽壁的毛刺刮下碎屑，导致喷嘴堵塞。压合弹簧的线径和刚度经过反复调校，既不会因为刚度过大导致压块把耗材压死在导向槽内，也不会因为刚度过小导致送料时压块被耗材顶起出现送料失步。整个组件的所有运动部件都做了运动间隙校核，压合臂开合的最大角度下，不会和周边的电机线、加热线产生剐蹭，安装完成后不需要额外做走线调整。
