方形金属通风栅格结构设计

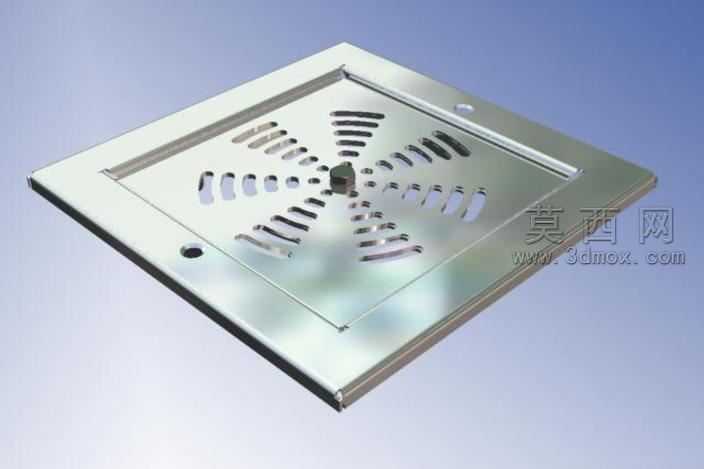

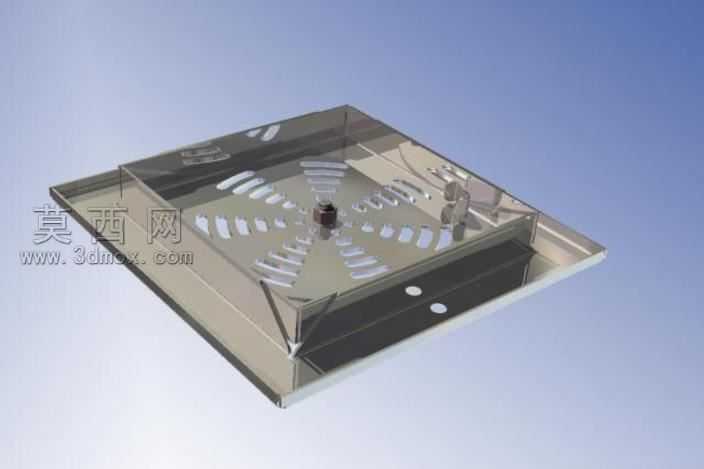

本作品为方形金属通风栅格的三维设计成果，建模阶段采用参数化设计思路，先以基准平面定位外框轮廓，通过拉伸命令生成带安装孔的方形边框基体，边框边缘做了微小的倒角处理，既避免锐边划伤，也提升了构件安装后的贴合度。中部通风区域采用对称式放射状排布的条形通风孔，建模时先绘制单组孔型草图，通过环形阵列命令完成整圈孔位的均匀排布，保证通风间隙一致，气流通过时不会产生紊流，中心位置设置凸起的固定轴位，用于配套风门或者调节构件的安装。材质方面赋予不锈钢金属材质，调整了反射率与粗糙度参数，模拟拉丝不锈钢的哑光金属质感，渲染时采用柔和的侧上方打光，清晰呈现栅格的镂空结构与金属表面的光影层次，边框上的两个安装沉孔也做了细节还原，保证安装时螺丝可以完全沉入孔内，不会突出表面影响安装平整度。设计过程中兼顾了通风效率与结构强度，放射状的肋条在保证通风面积充足的前提下，形成了均匀的受力支撑结构，避免栅格在受到外力挤压时出现变形，外框的折边结构进一步提升了整体的刚性，减少钣金加工后的形变概率。整体结构简洁规整，既可以用于车库等空间的通风换气场景，也可适配设备柜体的散热通风需求，建模过程中所有特征均保留了可编辑参数，可根据实际安装尺寸调整外框规格、通风孔的疏密程度以及安装孔的位置，适配不同的使用场景需求。
