雕刻机用张力弹簧钩结构设计

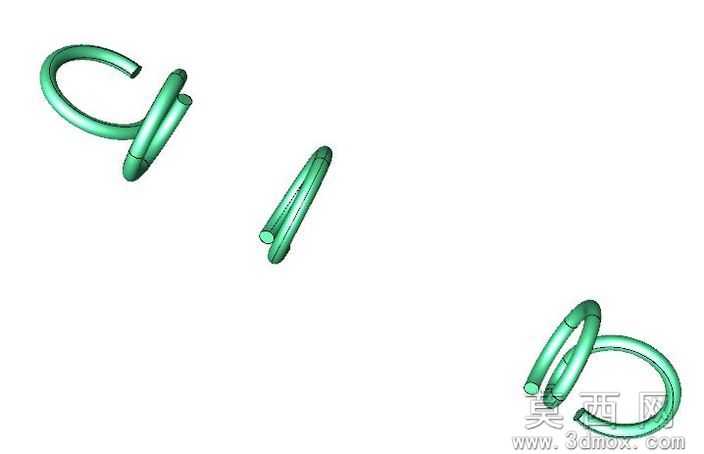

本作品为适配雕刻机设备使用的张力弹簧钩三维建模设计，整体采用参数化建模思路完成，可根据实际使用场景的载荷需求、安装尺寸调整线径、圈径、挂钩弯折角度等核心参数，实现同结构不同规格的快速衍生设计。建模过程中首先以螺旋扫描特征生成弹簧主体的螺旋段，精准控制螺旋升角与有效圈数，保证弹簧受力时的形变均匀性，避免出现应力集中导致的疲劳断裂问题；两端挂钩部分采用扫描混合特征构建，分别设计为C型开放式挂钩与直杆插装式挂钩两种连接端，既可以实现快速挂接装配，也能满足插装固定的安装需求，挂钩与螺旋主体的过渡位置做了圆弧过渡处理，通过倒圆角特征优化过渡区域的曲率，消除直角结构带来的应力集中隐患。材质设定上选用常规弹簧钢材质，渲染时赋予金属哑光质感，表面做轻微的氧化发绿处理效果，还原弹簧钢热处理后的真实外观，同时通过光影渲染突出构件的曲面流畅度与结构细节，清晰展示各段的直径变化与弯折弧度。结构设计上充分考虑张力弹簧的受力特性，螺旋段的节距设置适配拉伸形变需求，挂钩的弯折半径经过受力验算，保证在额定拉力下挂钩不会出现塑性变形，两端不同的连接形式可适配雕刻机上不同的安装点位，既可以用于张紧传动部件，也可作为复位机构的弹性连接件使用。建模过程中所有特征均保留参数化关联，若需创建不同规格的同类型弹簧钩，只需修改对应参数即可快速生成所需尺寸的模型，无需重新搭建建模流程，大幅提升同系列零件的设计效率，整体结构简洁实用，无冗余设计，完全匹配工业设备上弹性张紧、复位连接的使用需求。
