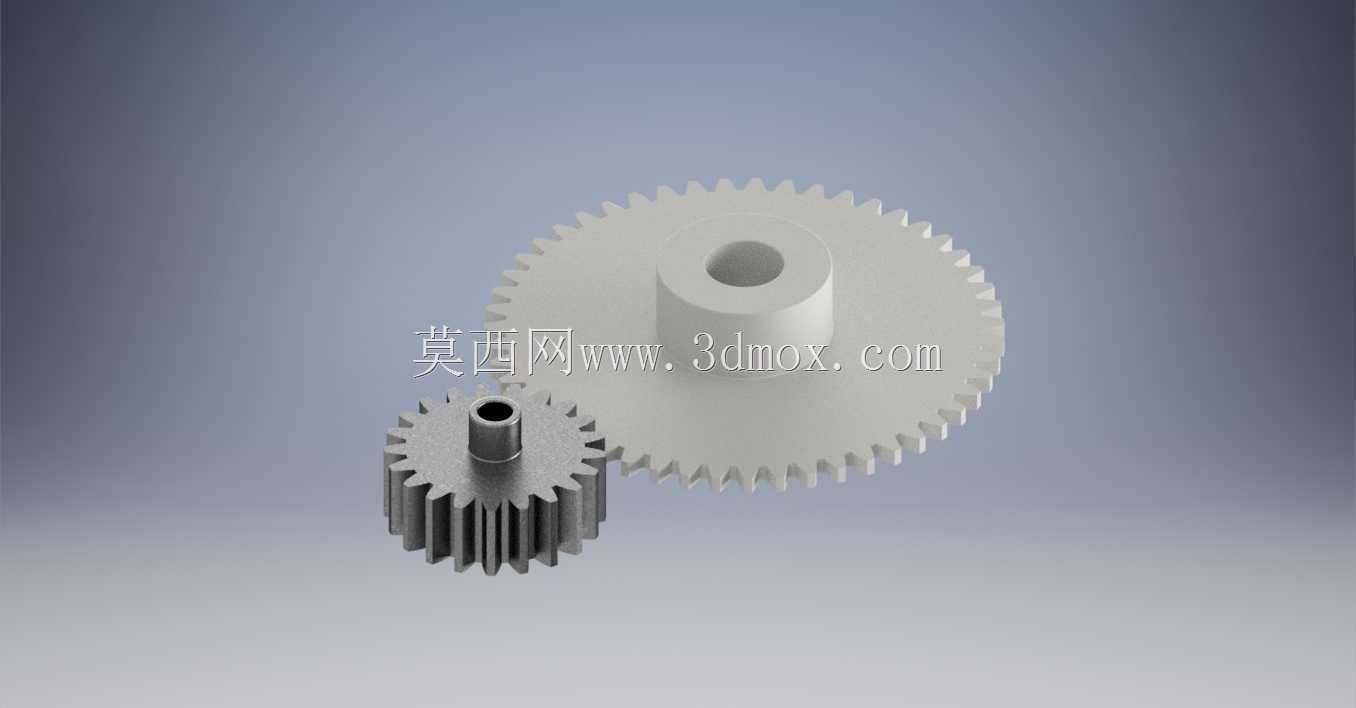

啮合式直齿圆柱传动齿轮组结构设计

　　这套啮合直齿圆柱齿轮组，是机械传动系统里最基础也最核心的动力传递单元，日常在轻工输送线、小型机床进给机构、包装设备动力分配段、农用机具传动箱里都能见到同结构的应用，核心作用是在平行轴之间传递旋转扭矩，同时按照齿数比实现固定转速的匹配调整，适配不同执行端的转速与扭矩输出需求。做这套结构的三维建模时，最先要敲定的是两轴的中心距边界，这直接决定了大小齿轮的分度圆直径之和，建模时先以分度圆相切作为啮合基准，再去推导齿顶圆、齿根圆的尺寸，避免后续装配出现齿顶干涉或者侧隙过大的问题。齿形部分采用标准渐开线齿廓，建模时先绘制单个齿的齿槽轮廓，通过圆周阵列生成整圈轮齿，阵列时要严格保证齿距的均匀性，不然实际啮合时会出现传动卡顿、

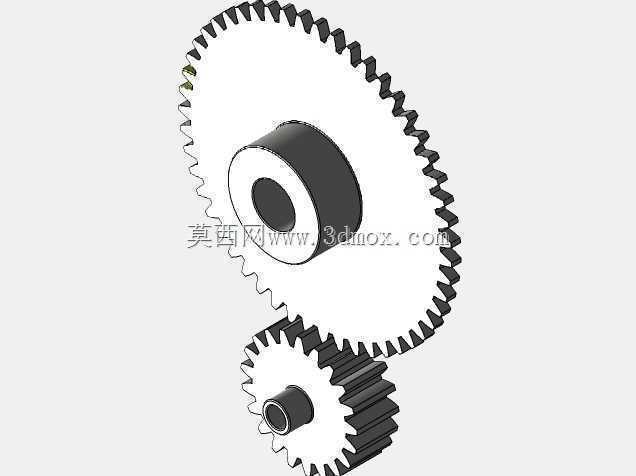

　　载荷集中在个别轮齿上的问题，大幅缩短齿轮使用寿命。从结构细节来看，大齿轮采用轮辐式带轮毂的结构，轮毂中心的通孔是轴安装位，孔的公差要匹配对应传动轴的配合公差，一般过渡配合即可，既保证传动时不发生相对窜动，也方便后期拆装维护；轮毂的轴向长度要大于安装位置的轴段长度，保证轴向定位的可靠性，轮缘和轮毂之间的辐板厚度要根据传递扭矩的大小核算，避免受载时辐板发生形变。小齿轮因为齿数少、转速更高，采用实心带轮毂的结构，整体刚性更强，能承受更高的循环接触应力，毕竟传动过程中小齿轮的轮齿啮合循环次数远多于大齿轮，结构强度冗余要适当提升。实际选型应用时，要先核算传动比需求，大小齿轮的齿数比就是传动比的倒数，比如这套模型里大齿轮齿数约为小齿轮的2.

　　5倍，那动力从小齿轮输入、大齿轮输出时，输出端转速会降到输入的40%，扭矩则对应提升2.5倍左右，匹配需要降速增扭的工况。安装边界上，两齿轮的轴线平行度公差要控制在合理范围内，不然会出现轮齿偏载，局部磨损加剧；齿侧间隙要根据工作温度、润滑条件调整，常温油润滑的工况下留0.1-0.3倍模数的侧隙即可，既不会出现传动回差过大，也能避免热胀冷缩导致轮齿卡滞。建模过程中还要注意齿根的过渡圆角处理，不能直接做直角衔接，直角位置会产生严重的应力集中，受冲击载荷时很容易从齿根位置断齿，过渡圆角半径一般取0.38倍模数，能有效分散齿根的弯曲应力。另外两个齿轮的轮毂端面都做了倒角处理，方便轴装配时的导入，也去除了加工后的锐边，避免装配时划伤操作人员。

　　这套齿轮组的润滑方式适配脂润滑或者稀油飞溅润滑，如果是用在低速开式传动场景，定期涂抹润滑脂即可，要是封闭在齿轮箱内高速运转，就可以采用箱内润滑油飞溅的方式润滑，能带走啮合产生的热量，降低齿面磨损。实际生产加工时，这类中小模数的直齿轮一般采用滚齿加工后剃齿的工艺，精度能满足多数通用传动场景的需求，如果是高精度传动场景，还需要增加磨齿工序，提升齿形精度和表面粗糙度，降低传动噪音和振动。建模时把装配约束做在两齿轮的分度圆相切位置，同时添加轮齿的接触约束，就能在三维软件里模拟实际啮合传动的过程，验证传动过程中有没有干涉、运动轨迹是否顺畅，提前排查设计问题，减少后续打样的试错成本。很多刚入行的结构设计人员做齿轮建模时，容易忽略安装基准的统一，把齿轮的基准面选在齿顶圆位置，实际上齿轮的加工和安装基准都是内孔轴线，建模时所有形位公差的参考都要以内孔轴线为基准，才能和实际加工工艺匹配，不然加工出来的零件会出现齿圈径向跳动超差的问题，装上去传动噪音大、磨损快。另外要注意，两个啮合齿轮的齿宽要做差异化设计，一般小齿轮的齿宽比大齿轮宽5-10mm，避免安装时出现轴向错位导致啮合接触面积不足，这点在三维建模时就要提前把尺寸差异做出来，不要做成等齿宽的结构，不然现场安装稍有偏差就会导致轮齿实际接触长度不够，承载能力大幅下降。
