电动工具用锥齿轮轴传动组件结构

　　在手持角磨机、冲击钻这类高频作业的电动工具里，动力输出端的锥齿轮轴是直接决定作业稳定性与负载耐受能力的核心传动件，不同于普通减速箱内的平行轴齿轮，这类集成了锥齿轮与传动轴的一体化零件，需要同时承担电机端输入扭矩的传导、旋转方向的90度换向，以及输出端工作头的径向、轴向复合载荷，设计阶段需要先匹配整机的功率参数与作业工况，比如打磨类工具长期承受交变冲击载荷，齿部的接触强度、轴段的抗弯刚度都要留足冗余，而钻孔类工具侧重恒定扭矩输出，齿面的耐磨性能与配合精度优先级更高。

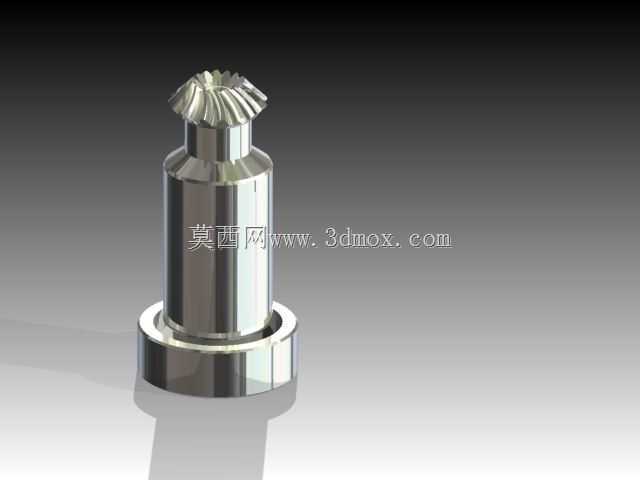

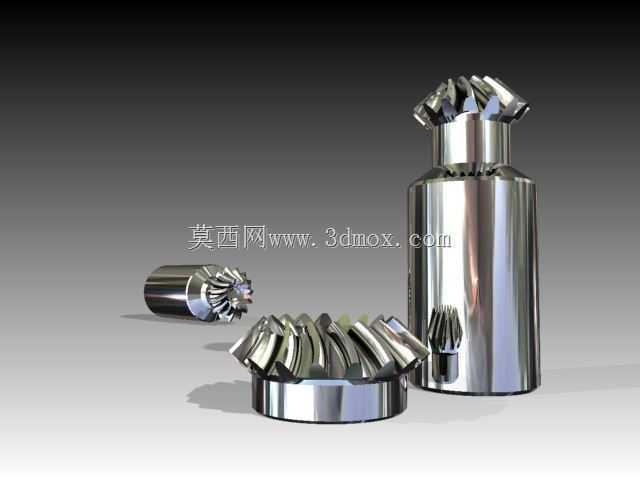

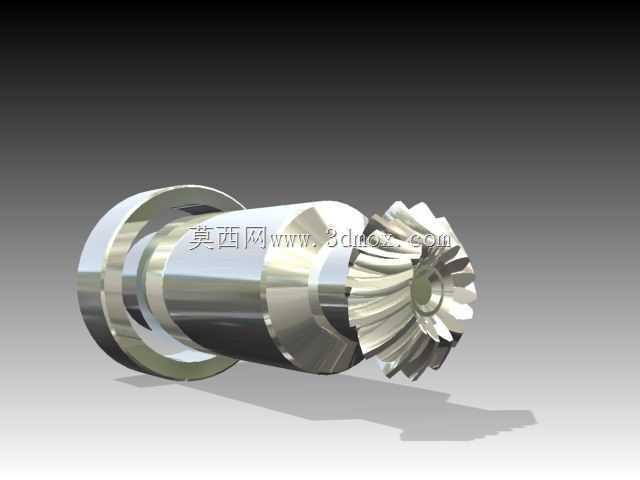

　　从结构布局来看，该零件采用轴齿一体化设计，锥齿轮段位于轴的输出端，齿形为渐开线弧齿锥齿轮，相比直齿锥齿轮，弧齿的重合度更高，传动过程中啮合冲击更小，运转噪音更低，更适配电动工具高转速、频繁启停的使用场景；轴段依次设置了轴承配合位、挡圈卡槽、输出连接段，不同轴段的直径差形成的轴肩，直接作为轴承内圈、传动隔套的轴向定位基准，不需要额外加装定位套就能保证装配位置的一致性，减少装配累计误差。靠近锥齿轮端的轴段直径更大，主要是为了提升齿根位置的抗弯截面模量，避免大负载下轴齿连接位置出现应力集中断裂，远离齿轮端的轴段直径逐步收窄，匹配电机侧联轴器或者小齿轮的安装孔径，同时降低轴系整体的转动惯量，减少电机启动瞬间的负载冲击。

　　安装边界方面，两个轴承配合位的圆柱度、同轴度公差需要控制在IT6级以内，保证轴系高速旋转时的径向跳动量不超过0.02mm，避免工作头出现偏摆，既影响加工精度，也会加速轴承的磨损；锥齿轮的安装距是装配时的核心调整参数，轴肩到齿轮背锥面的距离公差需要严格控制，装配时通过调整垫片组的厚度，保证配对锥齿轮的啮合印痕处于齿面中部，避免出现齿顶啮合、齿根啮合的偏载情况，否则满负载作业时很容易出现断齿、齿面快速点蚀的问题。齿部参数设计上，模数根据整机最大输出扭矩匹配，压力角选用20度标准值，螺旋角设置为35度，兼顾传动效率与轴向力的平衡，避免轴承承受过大的单向轴向载荷，缩短轴承使用寿命。

　　实际应用场景中，这类齿轮轴组件多用于中小型手持电动工具的传动箱内，上连电机输出的高速旋转动力，通过锥齿轮副换向减速后，将扭矩传递到夹头或者工作盘，带动砂轮、钻头等作业头完成打磨、切削、钻孔作业；设计时还要考虑零件的加工工艺性，轴段的退刀槽、砂轮越程槽位置要匹配滚齿、外圆磨的加工路径，避免出现加工死角，齿部热处理采用渗碳淬火工艺，表面硬度达到HRC58-62，保证齿面的耐磨性能，芯部硬度保持在HRC30-35，保留足够的韧性，吸收作业过程中的冲击载荷，避免硬度过高导致齿部脆断。轴端的连接部位根据不同工具的结构形式，可设计成扁位、花键或者螺纹连接形式，保证和输出夹头的连接可靠性，大负载作业下不会出现打滑、松脱的问题。

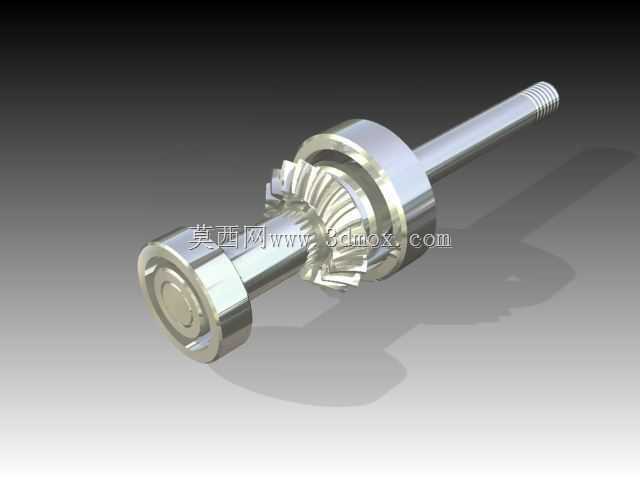

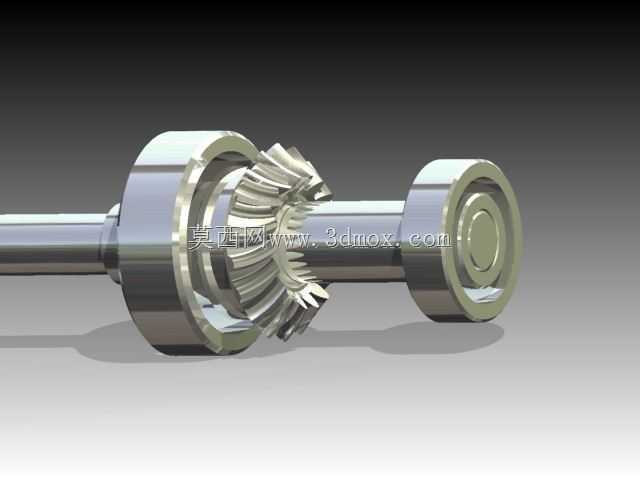

　　在三维建模过程中，需要重点还原齿面的渐开线曲面特征、各轴段的过渡圆角、卡槽的尺寸细节，这些特征直接影响后续有限元分析的应力计算结果准确性，也能为后续的加工工艺编制、工装夹具设计提供精准的数模依据；建模时齿根位置的过渡圆角不能省略，很多建模过程中容易忽略这个细节，导致应力分析时齿根位置的应力值计算偏大，误导后续的结构优化方向，各轴肩位置的圆角也要按照实际加工的R值设置，避免应力集中系数计算失真。装配验证阶段，要在数模中模拟轴承、隔套、密封件的装配顺序，检查是否存在装配干涉，尤其是锥齿轮和配对齿轮的啮合侧隙是否在合理范围，侧隙过小容易出现卡滞、发热，侧隙过大则会导致换向冲击大、传动精度下降，这些细节都需要在数模阶段完成验证，减少后续物理样机的试错成本。
