六立方常压卧式储液罐体结构设计

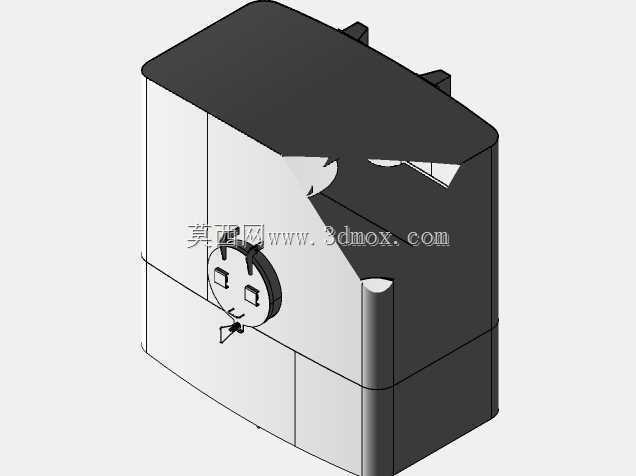

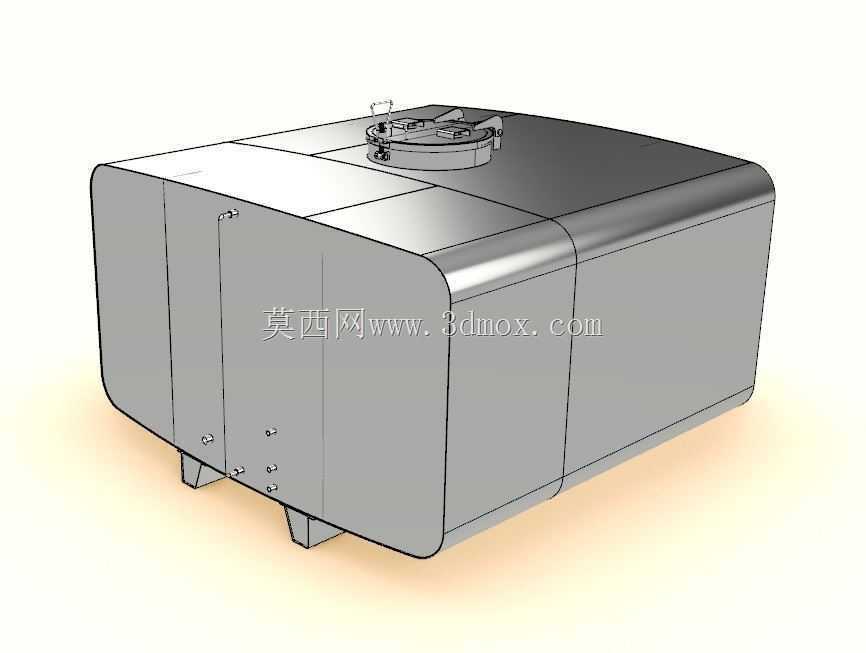

　　这款常压储液罐体的设计，最初是针对高端移动公厕的污水暂存需求开发，实际也可适配无强腐蚀属性的常压流体存储场景，比如小型餐厨垃圾处理点的沥水暂存、野外作业营地的生活供水中转、轻型特种车辆的配套储液单元，核心是满足小空间内的中等容量流体密闭存储需求，不需要配套高压承压的冗余结构，整体制造成本和安装难度都控制在较低区间。从结构设计逻辑来看，罐体没有采用常规圆柱卧式罐的圆弧封头结构，而是做了大圆角过渡的类方箱造型，这种设计首先是为了适配车载或者狭小室内安装的空间边界——常规圆柱罐的圆弧封头会浪费安装角落的空间，类方箱结构在相同占地面积下的有效容积能提升12%左右，大圆角过渡则是为了避免方箱结构直角位置的应力集中问题，毕竟哪怕是常压存储，

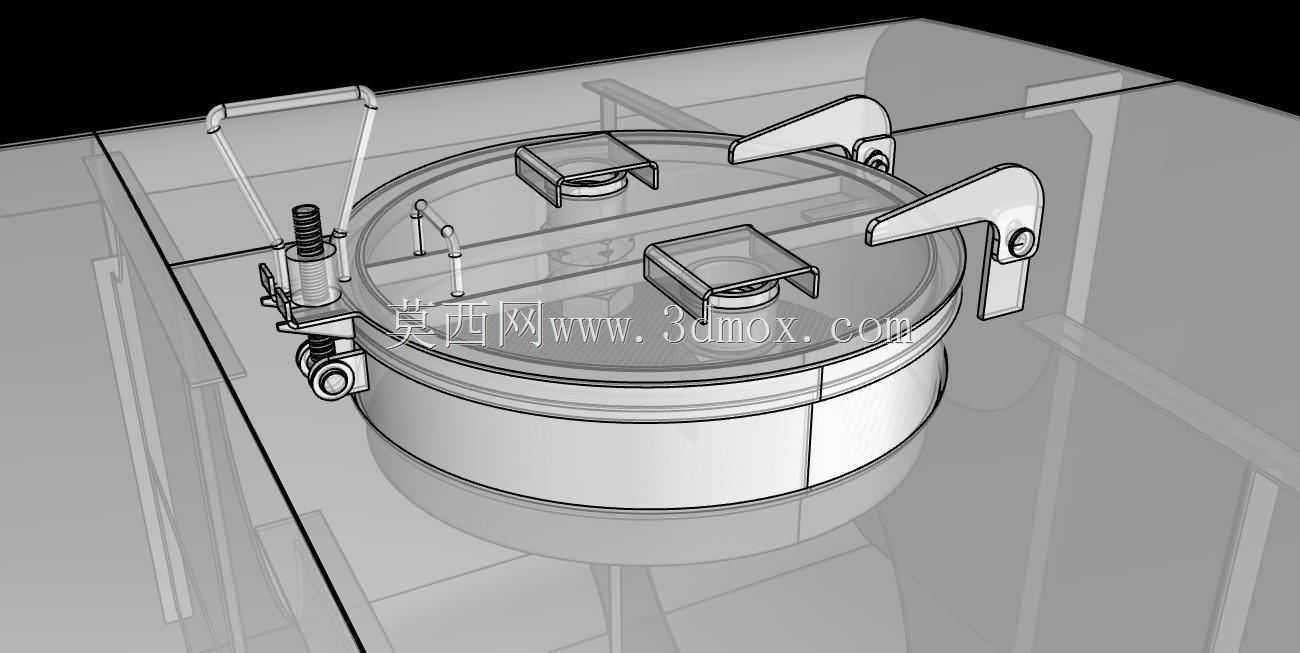

　　满液状态下箱体侧壁的液柱静压力也会在直角位置形成应力集中点，长期使用容易出现焊缝开裂的问题，圆角半径取了150mm，经过静力学仿真验证，该圆角参数下侧壁最大应力比直角结构降低62%，完全满足常压容器的长期使用强度要求。罐体顶部设置了带快开锁紧结构的人孔组件，人孔直径取450mm，满足人员进入罐体内部清理、检修的通行要求，快开结构采用搭扣式锁紧配合硅橡胶密封垫，不需要额外工具就能完成开启和锁紧，密封面的平面度控制在0.2mm以内，确保存储过程中无异味溢出、无液体渗漏，适配公厕污水这类带异味介质的存储需求。罐体底部设置了四个支脚结构，支脚采用折弯钢板焊接成型，每个支脚都开有长圆形安装孔，方便安装时调整固定位置，抵消安装基面的平面度误差，

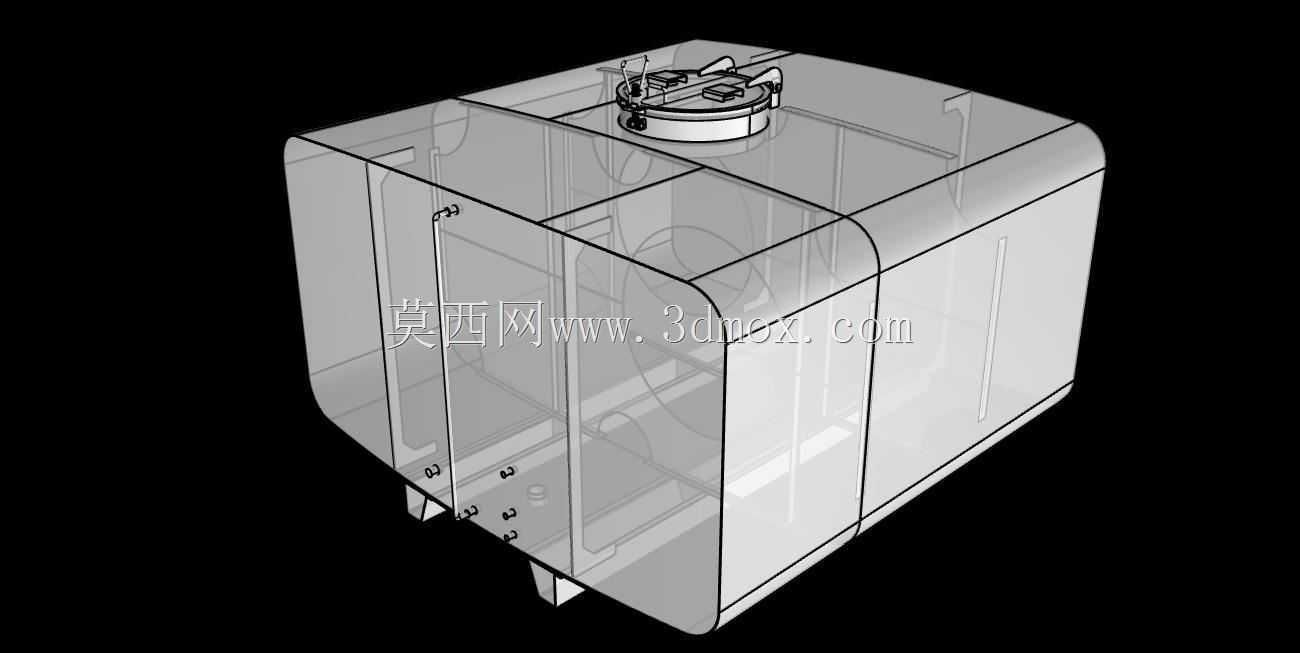

　　支脚的高度设计为120mm，预留了底部排污管路的安装空间，不需要额外抬高罐体就能对接排污阀门，减少现场安装的工作量。罐体侧壁的加强筋采用外置式焊接结构，沿着罐体长度方向布置了两道纵向加强筋，宽度方向布置了三道环形加强筋，筋板高度取80mm，厚度6mm，这种外置加强的设计一方面避免了内置加强筋带来的清理死角问题——存储带杂质的流体时，内置筋板位置容易积存杂物、滋生细菌，外置筋板不接触内部介质，后期清理罐体内部时没有卫生死角，符合卫生级存储的要求；另一方面外置筋板的焊接作业在罐体外部完成，焊接难度更低，焊缝质量更容易控制，也减少了罐体内壁的焊缝打磨工作量，降低加工成本。从安装边界来看，罐体的总长度控制在2800mm，宽度1600mm，

　　总高度1450mm，这个尺寸刚好适配轻型载货汽车的货箱内部安装尺寸，不需要对货箱进行切割改造就能直接固定，也能满足大部分小型设备间的门体通行宽度要求，不需要拆分罐体就能完成进场安装。罐体顶部除了人孔之外，还预留了两个DN50的管路接口，一个用于进液，一个用于排气，进液接口的位置靠近罐体长度方向的一端，避免进液时直冲罐底造成沉积物泛起，排气接口设置在人孔旁边的最高位置，确保进液时罐内空气能顺利排出，不会形成气阻影响进液效率。罐体底部靠近长度方向另一端的位置预留了DN80的排污接口，位置比罐体内底平面低5mm，确保排污时能将罐内的积液和沉积物完全排净，不会有残留积液长期积存造成罐体腐蚀。在细节设计上，罐体内壁所有的焊缝都做了圆弧打磨处理，打磨粗糙度达到Ra1.6，避免焊缝位置的毛刺挂住杂物造成堵塞，外壁做了喷砂除锈后喷涂环氧富锌底漆加聚氨酯面漆，防腐能力满足户外使用的要求，也能耐受日常的清洁冲洗。这款罐体的设计没有追求过高的参数冗余，所有结构尺寸都是围绕常压、中等容量、小空间安装、易清理的核心需求做的匹配，没有多余的结构，不管是作为车载配套储液单元，还是固定场景的小型常压储液设备，都能很好地适配使用需求，建模过程中所有的板厚、圆角、接口位置都做了参数化关联，调整容积或者安装尺寸时只需要修改对应参数就能快速衍生出不同规格的型号，能大幅缩短同系列产品的设计周期。
