一体化超声波物位计工业检测设备结构

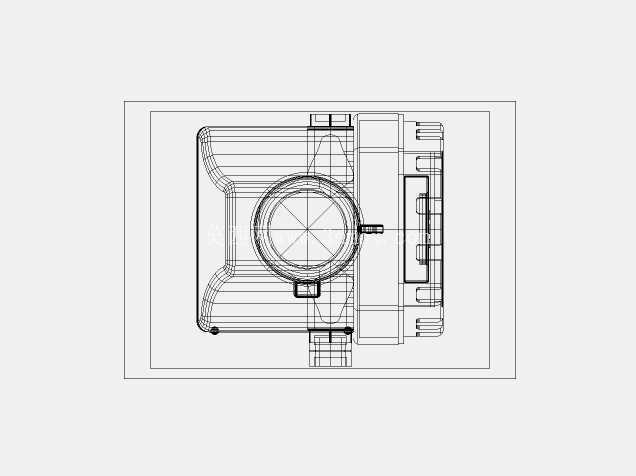

　　这款一体化超声波物位计的结构设计，完全围绕工业现场非接触式物位检测的实际需求展开，从安装边界到功能布局都贴合现场工况的使用逻辑。设备整体采用杆式主体加顶部显示表头的结构，下部黑色传感段为超声波换能器安装区域，做了阶梯式变径设计，既保证换能器的发射角度不受壳体遮挡，又能在安装时适配不同规格的工艺法兰、安装支架，常规安装时仅需预留表头周围150mm以上的操作空间，就能完成接线、参数调试等操作，不会和周边管道、桥架产生干涉。

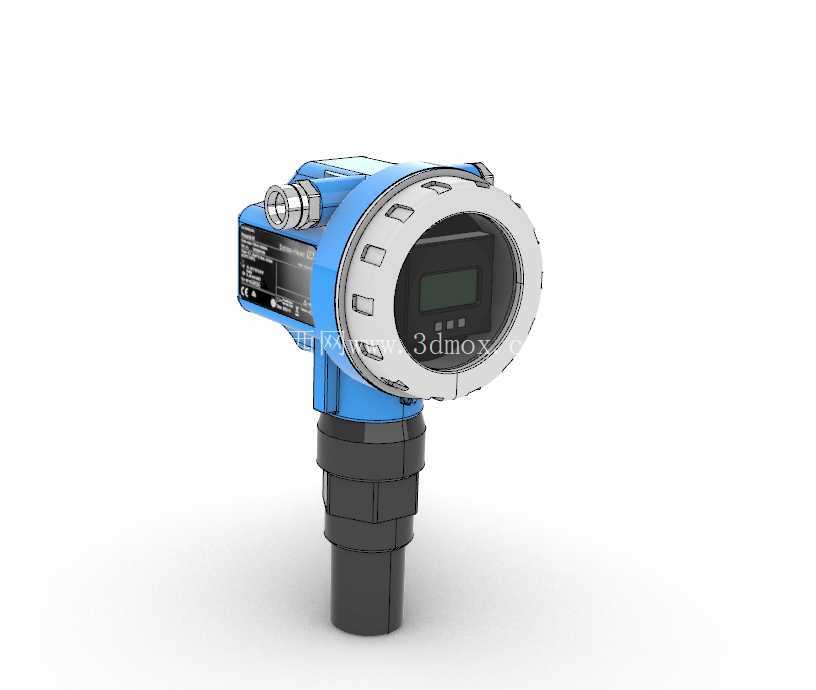

　　顶部的蓝色铸铝表头壳体做了IP67级的密封结构设计，侧面预留的电气接口采用防水格兰头结构，可直接接入现场两线制4-20mA信号回路，也能兼容现场总线通讯的接线需求，表头正面的圆形观察窗采用钢化玻璃材质，周边的金属锁紧圈带均匀分布的卡槽，无需专用工具就能快速旋开，完成内部模块的检修更换，窗口内部集成的点阵显示屏可直接显示实时物位值、回波强度、故障代码，现场巡检人员无需外接设备就能快速判断设备运行状态。

　　从应用场景来看，这类设备广泛用于水处理行业的蓄水池、加药罐液位监测，化工行业的常压储罐物料高度检测，粮油加工行业的料仓料位测量，依靠超声波脉冲反射原理实现非接触测量，不会和被测介质直接接触，能适配腐蚀性液体、粉状颗粒物料等多种被测介质，避免了接触式测量设备易被介质腐蚀、挂料影响测量精度的问题。设计过程中特意将显示模块做了可旋转结构，表头安装完成后可根据现场观测方向360度调整显示角度，不管是立式罐顶安装还是侧装支架安装，都能让显示屏朝向巡检人员的常规观测方向，表头侧面的接线腔和主电路腔做了物理隔离，现场接线时不会触碰内部核心电路模块，降低接线过程中损坏电路的风险。

　　下部的传感段采用耐候性工程塑料材质，既可以耐受户外安装的紫外线老化，也能适应大部分工业现场的弱腐蚀环境，整体重量控制在合理区间，单人就能完成高空罐顶的安装作业，不需要额外配置吊装辅助设备。设备的测量盲区控制在传感段端面以下极小范围，安装时只要保证探头下方没有进料流、障碍物遮挡，就能获得稳定的回波信号，测量精度能满足大部分工业过程控制的检测需求，结构上没有易损耗的活动部件，日常运维仅需定期清理探头表面的积灰、挂料即可，大幅降低现场运维的工作量。
