洋葱自动剥皮切割一体化作业设备结构

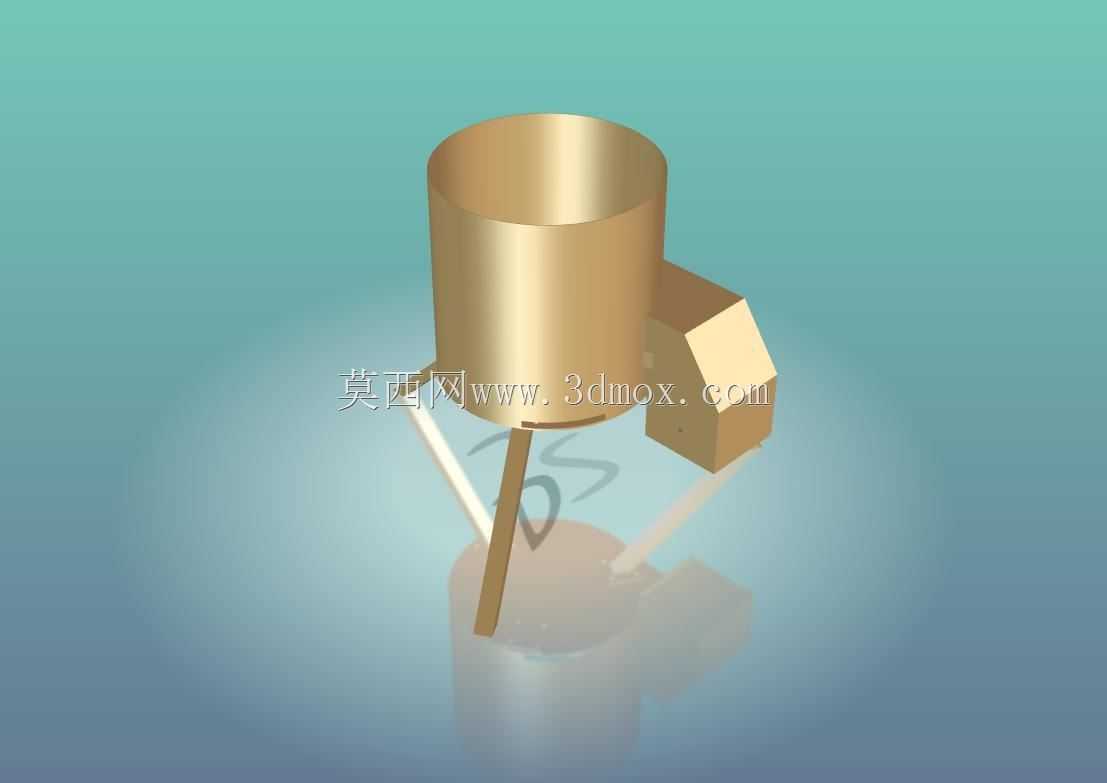

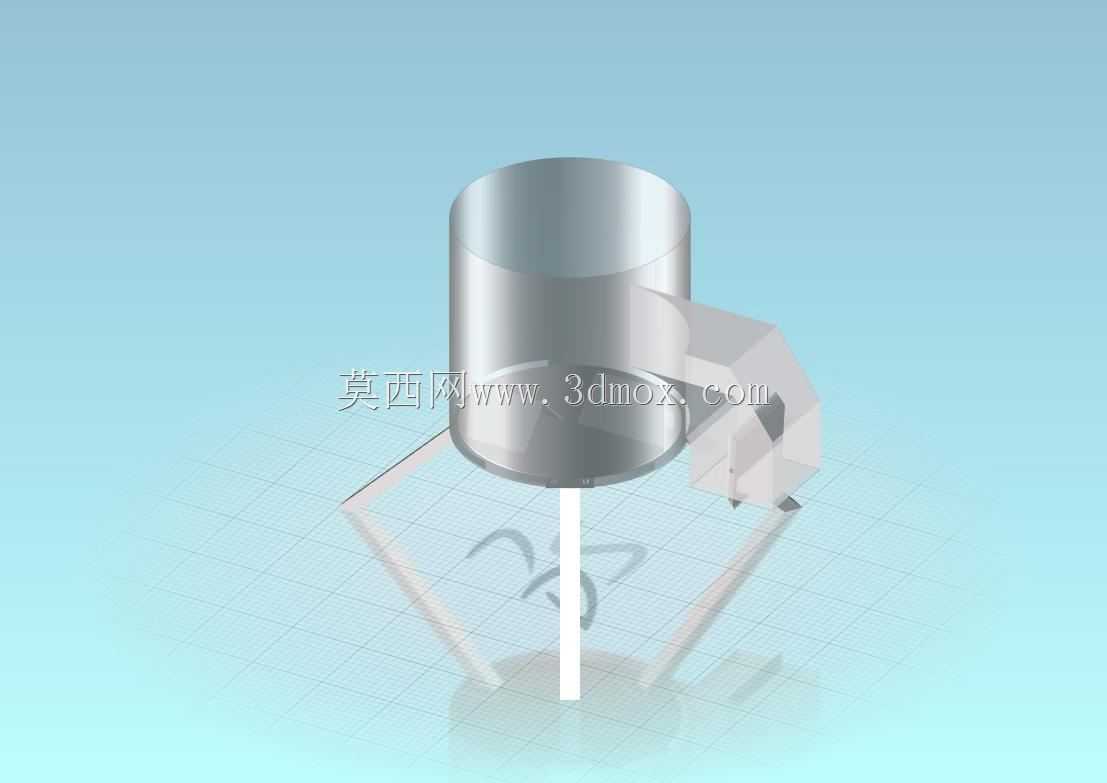

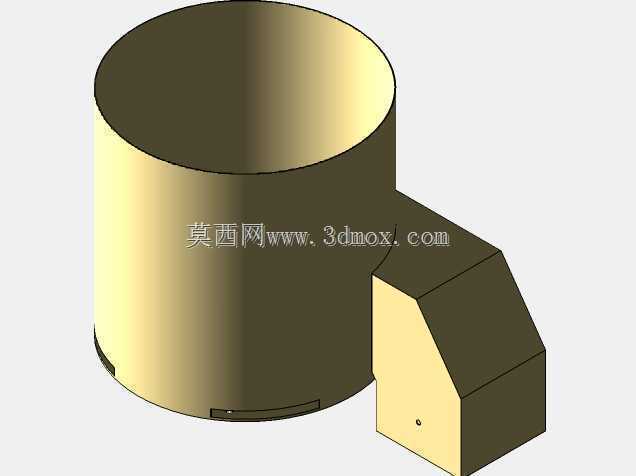

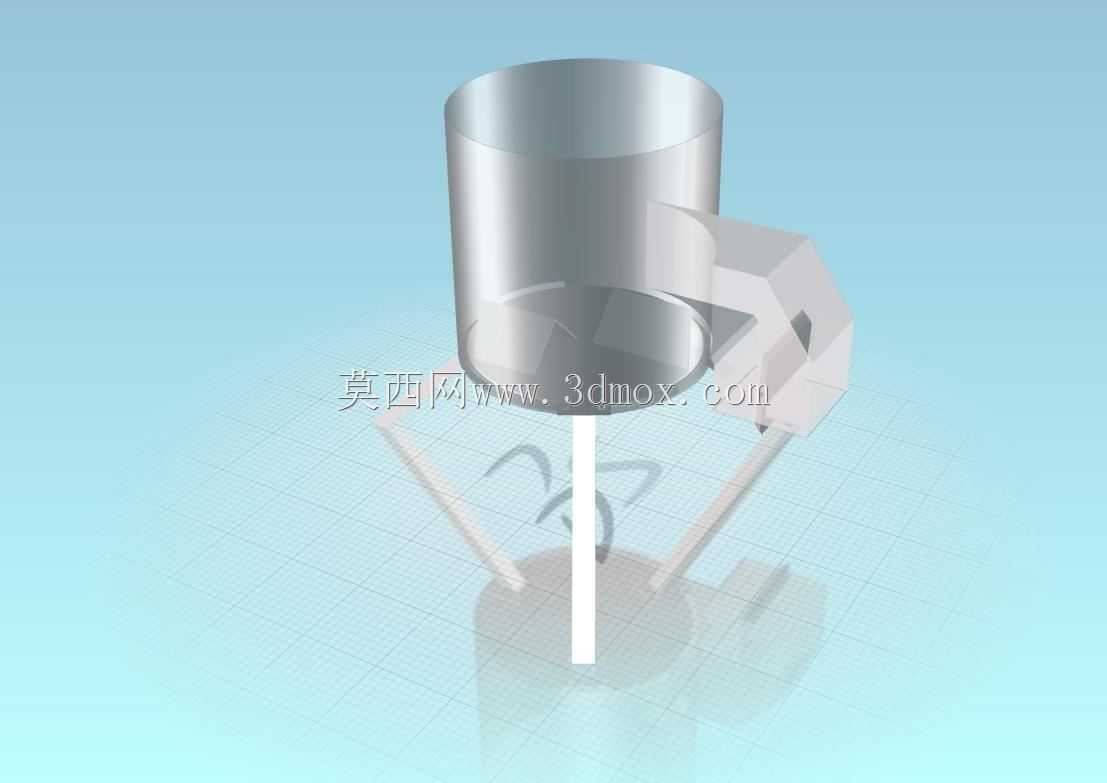

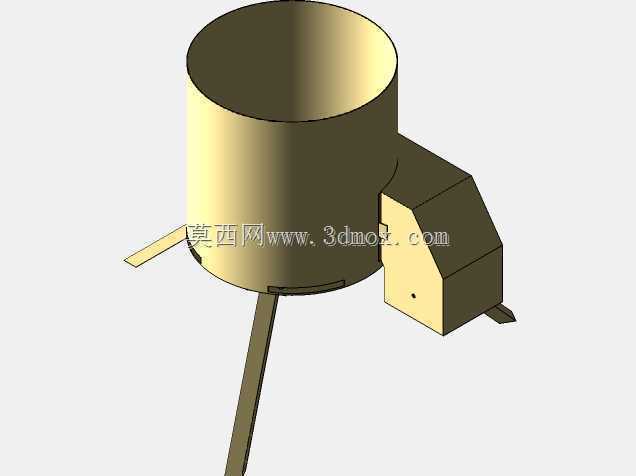

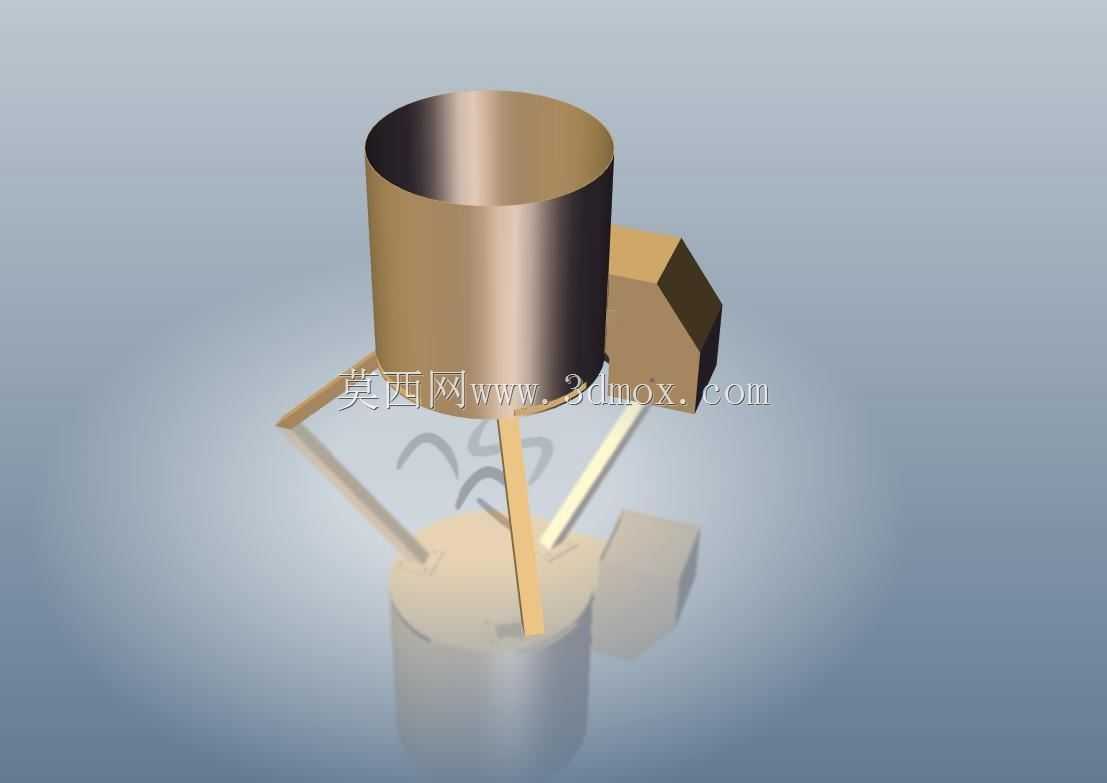

　　在净菜加工、预制菜生产以及农产品初加工的车间场景里，洋葱处理一直是人工成本占比偏高的工序，传统人工剥皮切割不仅效率受人员熟练度影响波动大，洋葱释放的刺激性硫化物还会持续损伤作业人员眼结膜，长期作业的人员流失率常年居高不下，这套洋葱自动剥皮切割设备的结构设计，正是针对这类产线痛点做的定向开发。从结构布局来看，设备上部设置的敞口圆柱料筒为待处理洋葱的暂存进料区，料筒底部做了锥面收口设计，能依靠洋葱自身重力实现有序单颗下料，不需要额外增设拨料分料机构，靠结构型面就完成了物料的排序分离，减少了动力元件的配置数量，也降低了后续维护的点位。料筒侧下方设置的多组斜向弹性拨杆是剥皮作业的核心执行件，拨杆采用食品级耐磨弹性材质制作，

　　安装角度与洋葱下落轨迹呈32度夹角，当洋葱从料筒下落到下部承托工位时，旋转的拨杆会以恒定的线速度扫过洋葱表皮，依靠摩擦力扯动干燥的洋葱外皮与果肉分离，拨杆的安装座预留了压力调节间隙，可以根据不同品种、不同含水率的洋葱调整压紧力，避免压力过大划伤果肉、压力过小无法完全剥离外皮的问题。切割工位设置在剥皮工位的侧下方，采用固定刃口加旋转推料的组合结构，剥离完外皮的洋葱顺着导向斜面滑入切割工位后，推料块会以恒定的进给速度将洋葱推向刃口，根据产线需求可以更换不同间距的刃口模组，实现整果切瓣、切丁或者切片的不同工艺要求，刃口采用快拆式安装结构，日常生产结束后可以快速拆卸清洗，满足食品加工设备的卫生清洁要求。

　　设备的整体安装边界控制在直径600毫米、高度850毫米的圆柱空间内，不需要做复杂的地基固定，直接放置在标准化的车间工作台面上就可以对接前后段产线，进料口高度匹配常规净菜加工产线的上层输送带高度，出料口可以直接对接下层的物料输送线或者收集料斗，不需要额外增设提升或者转运输送结构。设计过程中特意将所有传动结构都设置在设备下部的封闭腔体里，作业过程中物料接触区没有外露的传动部件，既避免了物料碎屑卡入传动结构造成设备卡停，也符合食品加工设备的安全防护要求，所有与洋葱直接接触的部件都采用圆角过渡设计，没有卫生清洁死角，冲洗过程中不会残留物料碎屑造成霉变。这套结构没有采用复杂的视觉识别或者多轴联动结构，

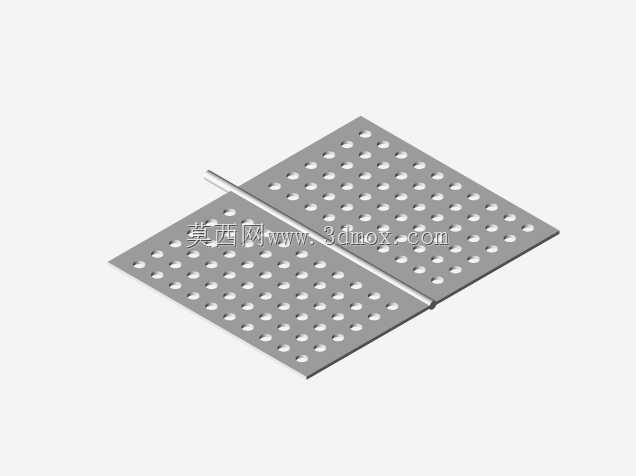

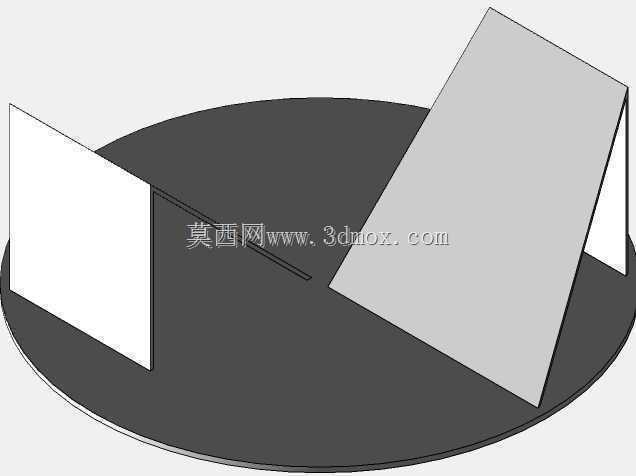

　　全部依靠机械结构的型面配合与定速传动实现作业功能，对车间使用环境的要求更低，在高湿、有少量物料碎屑飞溅的净菜加工车间里，运行稳定性比带复杂电控系统的设备更高，日常维护只需要定期检查拨杆磨损情况、给下部传动轴承加注食品级润滑脂即可，不需要专业的电控运维人员驻场，适配县域级中小型农产品加工点、小型预制菜作坊的使用需求。在结构建模阶段，特意对所有与物料接触的部件做了壁厚与强度校核，拨杆的弹性变形量控制在15毫米以内，既保证足够的剥皮摩擦力，也不会因为变形量过大造成相邻拨杆干涉，承托工位的转盘采用镂空设计，剥离下来的洋葱外皮可以直接从镂空缝隙落入下部的皮料收集抽屉，不需要额外设置皮料吹扫或者输送结构，靠重力就实现了皮料与净料的初步分离，减少了附属结构的配置。
